物料、粉体阀

Q648MX球面偏置式气动钟阀

Q648MX球面偏置式气动钟阀

产品型号：Q648MX
口径(DN)：300～500(mm)
压力(PN)：1.0～1.6Mpa
产品价格：电议

产品详情

产品概述

主要性能参数

Q648MX球面偏置式气动钟阀主要性能参数
型号	公称压力Mpa	壳体试验Mpa	供气压力Mpa	动作时间	适用温度℃	适用介质
Q648MX-10	1.0	1.5	0.4-0.6	≤8S	≤150	煤粉等
Q648MX-16	1.6	2.4	0.4-0.6	≤8S	≤150	煤粉等

产品外形结构尺寸

Q648MX球面偏置式气动钟阀外形结构尺寸(mm)
公称压力PN	公称通径DN	D	D1	D2	b	f	n-φd	L	L1	L2	H	管接头	气缸型号
1.0Mpa	300	440	400	370	28	3	12-23	375	485	648	850	M18×1.5	(B)QGA200×250
	400	565	515	482	32	3	16-26	477	630	786	1000	M27×2	(B)QGA250×340
	500	675	620	585	34	3	20-25	625	770	875	1200	M27×2	(B)QGA300×460
1.6Mpa	300	460	410	378	34	3	12-25	375	485	648	850	M18×1.5	(B)QGA200×250
	400	580	525	485	40	5	16-30	477	630	786	1000	M27×2	(B)QGA250×340
	500	705	650	608	46	5	20-34	625	770	875	1200	M27×2	(B)QGA300×460

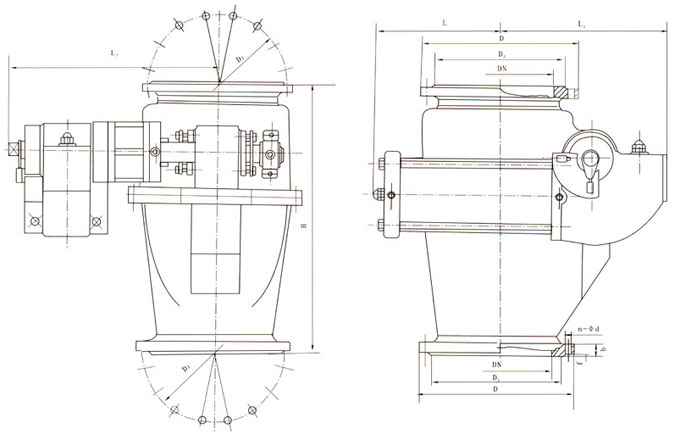

产品外形结构尺寸图

Q648MX外形结构尺寸图

声明：本文中所有文字、数据、图片均只适用于参考，Q648MX球面偏置式气动钟阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
