SQ48X-1三通切换阀(下切换)
SQ48X-1三通切换阀(下切换)
产品型号:SQ48X-1
口径(DN):350~1000(mm)
压力(PN):0.25Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    SQ48X-1三通切换阀(又称下切换),由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动,实现阀门的启闭。上下阀座上装有硅橡胶密封圈,分别封闭上下两通。
    SQ48X-1三通切换阀的驱动可采用气缸、油缸、电动推杆等不同的操作方式,阀杆只做直线运动,其行程和推力见注,驱动装置用户自备,也可提出要求特殊订货处理。

    驱动装置主要性能参数

    采用气动驱动装置:气源压力0.35-0.6Mpa
    采用油缸驱动装置:液压0.8Mpa



    SQ48X-1三通切换阀主要性能参数

    公称压力:0.25Mpa
    介质压力:0.05Mpa
    适用温度:≤180℃
    密封材料:硅橡胶
    启闭时间:2-6S



    主要外形结构尺寸

    SQ48X-1三通切换阀外形结构尺寸(mm)
    DN D D1 N-φd b1 L L1 H1 H2 H3 H M-L1 推力(N)
    350 490 445 12-φ22 20 800 400 410 600 350 1910 M36×2-40 350
    400 540 495 16-φ22 20 860 430 450 650 380 2060 M36×2-40 380
    500 645 600 20-φ22 20 920 460 550 875 430 2475 M40×2-50 430
    600 755 705 20-φ26 22 1000 500 600 975 500 2700 M44×2-60 500
    700 860 810 24-φ26 22 1200 600 650 1075 550 3075 M48×2-80 550
    800 975 920 24-φ30 22 1400 700 700 1175 600 3375 M56×2-80 600
    900 1075 1020 24-φ30 22 1400 700 750 1280 650 3580 M60×2-100 650
    1000 1175 1120 28-φ30 24 1500 750 800 1400 700 3850 M60×2-100 700

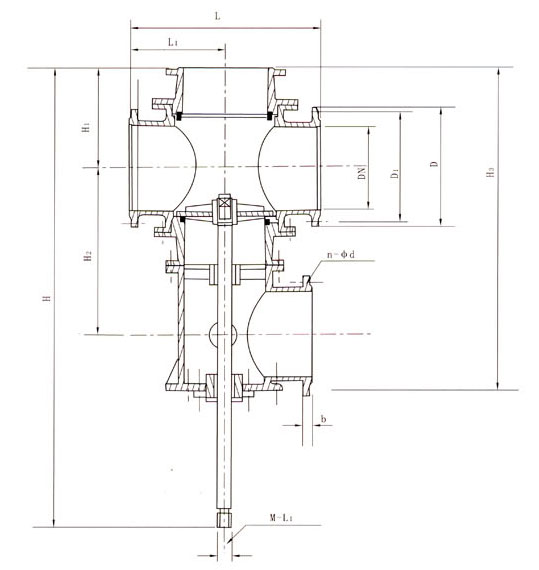

    产品外形结构尺寸图

    SQ48X-1三通切换阀(下切换)外形结构尺寸图


    声明:本文中所有文字、数据、图片均只适用于参考,SQ48X-1三通切换阀(下切换)性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
