调节阀

ZRSG精小型电动隔膜调节阀
ZRSG精小型电动隔膜调节阀
产品型号:ZRSG
口径(DN):15~200(mm)
压力(PN):1.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    ZRSG精小型电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用 PSL 系列电动 执行机构或气动薄膜执行机构组成。隔膜与阀体间"山"形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。

    产品特点

    1、采用轻型执行机构,高度及重量均可减小30%。
    1、阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
    3、阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
    4、流路简单,阻力小,额定流量系数比同口径单座,套筒 调节阀大。

    主要零件材料

    ZRSG精小型电动隔膜调节阀主要零件材料
    阀体 HT200、ZG230~450 或下述材质衬里
    隔膜 丁荃胶、天然胶、聚四氟乙烯波纹
    薄膜 丁腈橡胶夹增强涤纶织物
    弹簧 60S12Mn

    阀体衬里材质及适用范围

    ZRSG精小型电动隔膜调节阀衬里材质及适用范围
    阀体衬里 使用温度(℃) 适用介质
    无衬里 -10~+175 适用于非腐蚀性介质
    软橡胶 -10~+85 有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等
    硬橡胶 -10~+85 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
    氯丁胶 -10~+105 适用于动物油、植物油和润滑油,PH 值变化范围很大的腐蚀性泥浆。抗磨损性能良好
    丁荃胶 -10~+120 防腐性能和耐磨性能良好,对大部分无机酸和酸性灰浆的耐蚀性好
    搪瓷 -10~+175 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
    氟46 -10~+190 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

    隔膜材质及适用范围

    ZRSG精小型电动隔膜调节阀材质及适用范围
    隔膜材质 使用温度(℃) 适用介质
    丁荃胶(B 级) -40~+100 大部分无机酸如:硫酸、氢氟酸、磷酸等适用,耐蚀性好,同时而各种碱和盐 类
    天然胶(Q 级) -50~+100 主要用于净化水、无机盐和烯的矿物酸介质
    聚四氟乙烯 -10~+150 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

    电动隔膜调节阀技术参数

    ZRSG精小型电动隔膜调节阀技术参数
    公称通径 mm 15 20 25 32 40 50 65 80 100 125 150 200
    允许压差(MPa) 1 0.89 1 1 1 1 1 0.6 0.38 0.15
    额定流量系数 Kv 8 12 16 38 60 68 90 150 300 500 600 1200
    公称压力(MPa) 1
    行程(mm) 10 16 25 40 60
    流量特性 近似快开(调节式)
    法兰尺寸 铸铁法兰按 JB78-59,铸钢法兰按 JB79-59
    配用电动执
    行机构型号
    PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312
    361L 361LSA-08
    361LXA-08
    361LSA-20 361LSB-30 361LSB-50 361LSC-65
    防爆型 361LXA-20 361LXB-30 361LXB-50

    电动隔膜调节阀执行机构主要技术参数

    ZRSG精小型电动隔膜调节阀执行机构主要技术参数
    型号 额定输出力 N 速度 mm/s 技术参数
    PSL 361L PSL 361L PSL 361L PSL 361L
    201 361LSA-08 1000 800 0.25 4.2 电源:AC220V 50Hz
    输入信号:DC4-20mA DC1-5V
    (信号线用屏蔽线) 输出信号:DC4~20mA
    防护等级:IP67 带手轮
    电源:AC220V 50Hz
    输入信号:DC4-20mA DC1-5V (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:相当 IP55
    隔爆标志:ExdⅡBT4 带手柄
    361LXA-08 800 4.2
    202 361LSA-20 2000 2000 0.5 2.1
    361LXA-20 2000 2.1
    204 361LSB-30 4500 3000 0.5 3.5
    361LXB-30 3000 3.5
    208 361LSB-50 8000 5000 1 1.7
    361LXB-50 5000 1.7
    312 361LSC-65 12000 6500 0.6 2.8
    325 361LSC-99 25000 10000 1 2

    电动隔膜调节阀主要性能指标

    ZRSG精小型电动隔膜调节阀主要性能指标
    项目 指标值
    基本误差% ≤±3.5
    回差% ≤2.5
    死区% ≤3.0
    始终点偏差% ±2.5
    额定行程偏差% ±2.5
    纯滞后 ≤IS
    允许泄量 L/H 橡胶隔膜片“0”,聚四乙烯隔膜为 0.5%×阀额定容量(许用压差下的水)
    绝缘电阻 不小于20M
    阻尼特性 不大于3周半

    电动隔膜阀外形安装尺寸

    ZRSG精小型电动隔膜调节阀外形安装尺寸 单位(mm)
    公称通径(mm) 20 25 40 50 65 80 100 150 200 250
    L(mm) 181 184 222 254 276 298 352 451 600 720
    H(mm) 67 72 87 92 105 110 127 174 209 300
    配PSL H2(mm) 738 750 765 767 845 857 875 1025 1045 1252
    D1(mm) 176 225
    重量(KG) 15 17 24 29 49 61 82 150 211 370
    配381L H2(mm) 501 513 650 652 770 782 800 1080 1125 1345
    D1(mm) 225 310
    重量(KG) 23 24 39 44 64 76 97 203 264 418

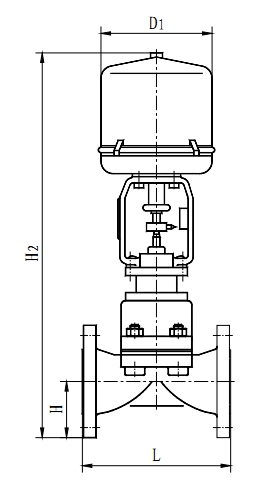

    产品外形结构尺寸图

    ZRSG精小型电动隔膜调节阀外形安装尺寸 单位(mm)

    注:本公司是上海调节阀厂家,的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年经验,欢迎您来电洽谈业务!
    声明:本文中所有文字、数据、图片均只适用于参考,ZRSG精小型电动隔膜调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
