产品概述
ZRSF(H)电动三通分（合）流调节阀采用双阀芯上下导 向结构，配用气动执行机构或者电动执行机构机构，阀体为三 通结构，即一进两出（分流型），两进一出（合流型），从而达 到流体混合升温或降温，或流体不等量分流，满足不同工矿的 使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损 失小、阀容量大、流量特性精确和维修方便等优点。可用于各 种不同的工作条件，特别适用于石油工业热交换器的温度控制 系统和其他的各行业的自动化控制系统。 本系列产品有常温型、高温型、低温型、调节切断型、波 纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4； 阀体口径范围 DN20-DN300；适用流体温度-150℃-+560℃范围 内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有 直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用 各种附件。
主要技术参数
ZRSF(H)电动三通分（合）流调节阀主要技术参数
|
本体部分 |
|
阀体形式 |
三通铸造球型阀 |
|
阀体材质 |
ZG230-450 ZG1Cr18Ni9 |
|
公称通径 |
DN20-DN300 |
|
公称压力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB JIS 10K 20K 30K 40K |
|
连接形式 |
法兰：FF RF RTJ 等 焊接：SW BW |
|
结构长度 |
符合 IEC534 |
|
阀盖型式 |
常温型 高温型 波纹管密封型 低温型 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
|
阀内部件 |
|
阀芯型式 |
双阀芯上下导向型 |
|
流量特性 |
线性 等百分比 |
|
内件材质 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
|
执行机构 |
|
电动 |
PSL系列 3810L系列 |

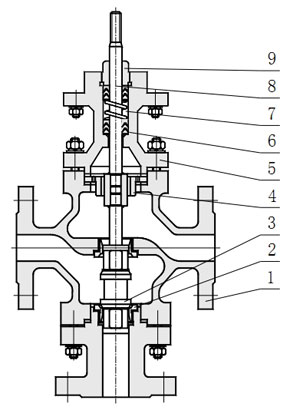

主要零件材料及内部结构
ZRSF(H)电动三通分（合）流调节阀主要零件材料及内部结构
|
本体材质为碳钢 |
|
1 |
阀体 |
WCB |
LCB |
WC9 |
|
2 |
阀座 |
304 |
304 |
304 |
|
3 |
阀芯 |
304 |
304 |
304 |
|
4 |
导向套 |
304 |
304 |
304 |
|
5 |
阀盖 |
WCB |
LCB |
WC9 |
|
6 |
阀杆 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本体材质为不锈钢 |
|
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
316 |
316L |
|
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
阀盖型式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
电动调节阀规格与技术参数
ZRSF(H)电动三通分（合）流调节阀规格与技术参数
|
公称通径 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流
量系数
(KV) |
合流 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程 L（mm） |
16 |
25 |
40 |
60 |
100 |
|
公称压力 PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
执行机
构型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比 |
30:01:00 |
|
工作温度 t（℃） |
普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 |
|
输入信号 |
0-10mADC、4-20mADC、220VAC（开关信号） |
|
电源电压 |
220VAC 50Hz |

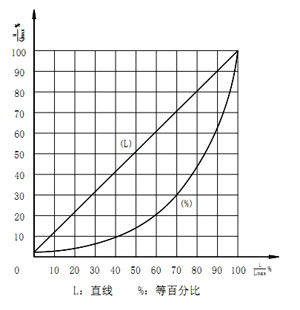

流量特性
ZRSF(H)电动三通分（合）流调节阀固有流量特性对行程下的相对流量数值 单位：(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
线性 |
2 |
11.8 |
21.6 |
31.4 |
41.2 |
51 |
61 |
40.5 |
80.6 |
90.7 |
100 |
|
等百分比 |
2 |
3 |
4.42 |
6.3 |
9.5 |
14.2 |
21.1 |
30.8 |
45.7 |
67.8 |
100 |
允许压差表的附注说明
● 填料材质为 PTFE；
● 介质的流向与阀芯关闭的方向相反；
● 金属密封型泄露等级为Ⅳ级；
● 数值受公称压力、温度表限制；
● 波纹管密封型 P2≠0 时需重新核对；
特殊要求
● 特殊检验；
● 完全去油、去水处理；
● 禁铜处理；
● 特殊接口、配管；
● 真空条件下使用；
● 指定涂层颜色；
● 特殊介质（氧气、氢气、氯气）；
配电动执行机构外形尺寸（常温型、高温型）
ZRSF(H)电动三通分（合）流调节阀配电动执行机构外形尺寸（常温型、高温型）单位（mm）
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
结构长度
（L） |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
PN64/100 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
常温型
（H） |
PN16/25 |
535 |
553 |
556 |
698 |
703 |
959 |
969 |
981 |
1061 |
1076 |
1109 |
1361 |
1458 |
|
PN40 |
540 |
558 |
561 |
703 |
708 |
964 |
974 |
986 |
1066 |
1081 |
1114 |
1366 |
1463 |
|
PN64/100 |
545 |
563 |
566 |
708 |
713 |
969 |
979 |
991 |
1071 |
1086 |
1119 |
1371 |
1468 |
常温型
（H） |
PN16/25 |
735 |
753 |
756 |
898 |
903 |
1209 |
1219 |
1231 |
1381 |
1396 |
1429 |
1711 |
1808 |
|
PN40 |
745 |
763 |
766 |
908 |
913 |
1219 |
1229 |
1241 |
1391 |
1406 |
1439 |
1721 |
1818 |
|
PN64/100 |
755 |
773 |
776 |
918 |
923 |
1229 |
1239 |
1251 |
1401 |
1416 |
1449 |
1731 |
1828 |
|
H1 |
PN16/25 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
|
PN40 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
|
PN64/100 |
150 |
160 |
170 |
180 |
200 |
220 |
240 |
260 |
300 |
322 |
380 |
495 |
605 |
|
H2 |
87 |
90 |
|
D |
225 |
257 |
310 |
|
压力等级 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|
执行机构 |
PSL 系列、3810 系列、DKJ 或 DKZ 系列等 |
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
产品外形结构尺寸图
