ZDSW电动微小流量调节阀
ZDSW电动微小流量调节阀
产品型号:ZDSW
口径(DN):15~20(mm)
压力(PN):1.6~32.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    ZDSW电动微小流量调节阀是专门针对小流量调节而 开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时,应针对 其节流间隙小的问题,注意预防堵卡现象的发生。它适用于 液体、蒸汽等介质的注流量调节场合。
    本系列调节阀采用模块化设计,可采用不同组合、配用 各种附件。

    主要零部件参数

    ZDSW电动微小流量调节阀主要零部件参数
    本体部分
    阀体形式 直通锻造阀体
    阀体材质 20#  F22  304  316
    公称通径 DN15~DN20
    公称压力 PN1.6  4.0  10.0  16.0  20.0  32.0MPa
    ANSI  150  300  600  900  1500LB
    连接形式 法兰:FF RF RTJ 等
    螺纹:NPT 焊接:SW  BW
    结构长度 符合 IEC534
    阀盖形式 一体式
    填料 聚四氟乙烯 柔性石墨等
    密封垫 金属夹石墨密封垫 四氟乙烯垫等
    阀内部件
    阀芯型式 单座柱塞式
    流量特性 等百分比、线性
    内件材质 标准材质组合及使用温度、压力请 参阅附表
    执行机构
    型号 3810L系列、PSL系列
    主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
    防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
    环境温度:-25~+70℃、环境湿度:≤95%

    主要性能指标


    ZDSW电动微小流量调节阀主要性能指标
    项目  指标值
    基本误差% 配3810L±2.5; 配PSL±1.0
    回差%  配3810L ±2.5; 配PSL±1.0
    死区%  1
    始终点偏差% 电开  始点±2.5 终点±2.5
    始点±2.5 终点±2.5
    电关  始点  ±2.5
    终点  ±2.5
    额定行程偏差% ≤2.5
    泄露量L/h 0.01%×阀额定容量
    可调范围R 30:01:00

    产品外形尺寸

    ZDSW电动微小流量调节阀外形尺寸 单位(mm)
    公通通径(mm) G1/2" G3/4"
    连接长度 L(mm) 92 92
    高度 H(mm) 30 30
    H1(mm) 400 400
    D(mm) 225 225

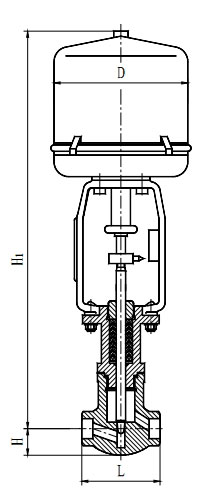

    产品外形结构尺寸图

    ZDSW电动微小流量调节阀外形结构尺寸图
