HTM气动三通合流调节阀
HTM气动三通合流调节阀
产品型号:HTM
口径(DN):25~150(mm)
压力(PN):1.6~4.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    HTM气动三通合流调节阀通常使用在热交换器上,调节流体的温度,具有调节精度高,调节性能好的特点 。气动三通合流调节阀是把两股进口流体合成一股出口流体和流。
    公称通径和压差较小时, 合流阀可以用于分流场合,但公称通径大于80mm和压差较大场合,还是使用分流阀合适。
    本产品符合GB/T4213-92。

    技术参数和性能

    HTM气动三通合流调节阀技术参数和性能
    公称通径 合流阀 25 40 50 65 80 100 125 150
    阀体型式 三通铸造球型阀
    公称通径 合流阀:25、40、50、65、80、100、125、150mm
    公称压力 ANSI 150、300;JIS10、20K;PN1.6、4.0
    连接型式 法兰连接 FF、RJ
    法兰标准 JISB2201-1984、ANSIB16.5-1981、JB79-59等
    焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
    材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、
    ZG1Cr18Ni12Mo2Ti、ZG316L)等
    上阀盖 常温型 0~+200℃
    伸长I型 200~+425℃
    压盖型式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
    阀芯形式 V型缺口阀芯
    流量特性 线性特性(L)
    阀芯材料 不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
    不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

    执行器技术参数

    HTM气动三通合流调节阀执行器技术参数
    执行器型式 HA多弹簧薄膜执行机构
    膜片材料 丁腈橡胶夹尼龙布
    弹簧范围 20~100、80~240KPa
    供气压力 140~400KPa
    气源接口 RC1/4"
    环境温度 -30~+70℃
    作用形式 气-关式或气-开式
    可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    主要性能指标

    HTM气动三通合流调节阀主要性能指标
    泄漏量 金属阀座 小于阀额定容量的0. 1%,符合ANSIB16.104-1976Ⅳ级
    回差 带定位器 小于全行程的1%
    不带定位器 小于全行程的3%
    基本误差 带定位器 小于全行程的±1%
    不带定位器 小于全行程的±5%
    注:采用标准的V型聚四氟乙烯填料
    可调范围 25:1

    Cv值和行程

    HTM气动三通合流调节阀Cv值和行程
    公称通径 25 40 50 65 80 100 125 150
    阀座直径 20 20 40 50 65 80 100 125 150
    额定Cv值 6.3 10 23 40 63 90 100 250 360
    额定行程 14.3 25  38 50

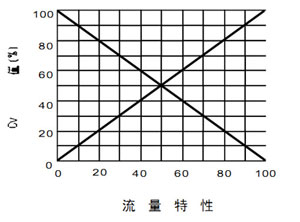

    HTM气动三通合流调节阀流量特性

    声明:本文中所有文字、数据、图片均只适用于参考,HTM气动三通合流调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
