HPAC高压笼式角型气动调节阀
HPAC高压笼式角型气动调节阀
产品型号:HPAC
口径(DN):40~200(mm)
压力(PN):900~2500LbMpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    HPAC高压笼式角型气动调节阀是一种压力平衡式的调节阀,阀结构紧凑,压降损失小,流量大,可调范围广。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
    本产品符合GB/T4213-92。



    技术参数和性能

    HPAC高压笼式角型气动调节阀技术参数和性能
    公称通径 40 50 80 100 150 200
    阀体型式 角型双座铸造球形阀
    公称通径 40、50、80、100、150、200mm
    公称压力 ANSI 900、1500、2500;JIS 63K
    连接型式 法兰连接 RF、RJ
    法兰标准 JISB2201-1984、ANSIB16.5-1981
    焊接标准 嵌接焊SW(40~50mm) 对接焊BW(80~200mm)
    材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、
    ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
    上阀盖 常温型 -5~+230℃
    伸长I型 +230~+566℃
    注:工作温度不准超过各种材料的允许范围
    压盖型式 螺栓压紧式
    密封填料 石棉编织填料、石墨填料
    阀芯形式 金属阀座的压力平衡结构
    流量特性 等百分比特性(%)和线性特性(L)(见图1)
    阀芯材料 不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
    不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

    执行器技术参数

    HPAC高压笼式角型气动调节阀执行器技术参数
    执行器型式 HA多弹簧薄膜执行机构
    膜片材料 丁腈橡胶夹尼龙布
    弹簧范围 40~200、80~240kPa
    供气压力 280~400kPa
    气源接口 RC1/4"
    环境温度 -30~+70℃
    作用形式 气-关式或气-开式
    可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    主要性能指标

    HPAC高压笼式角型气动调节阀主要性能指标
    泄漏量 金属阀座:小于阀额定容量的0.1%,符合ANSIB16.104-1976Ⅲ级
    回差 带定位器 小于全行程的1%
    不带定位器 小于全行程的3%
    基本误差 带定位器 小于全行程的±1%
    不带定位器 小于全行程的±5%
    注:采用标准的V型聚四氟乙烯填料
    可调范围 50:1

    Cv值和行程

    HPAC高压笼式角型气动调节阀Cv值和行程
    公称通径 40 50 80 100 150 200
    阀座直径 25 32 40 32 40 50 50 65 80 65 80 100 100 125 150 125 150 200

    额定

    Cv值

    等百分
    比特性
    ANSI900、1500
    JIS63K
    12 17 25 17 25 52 52 78 110 78 110 180 180 270 375 270 375 650
    ANSI2500 12 17 12 17 31 31 52 78 52 78 125 125 180 270 180 270 470
    线性
    特性
    ANSI900、1500
    JIS63K
    12 20 30 20 30 62 62 90 135 90 135 210 210 330 485 330 485 700
    ANSI2500   12 20 12 20 43 43 62 90 62 90 150 150 210 330 210 330 520
    额定直程 25 38 50 75

    流量特性

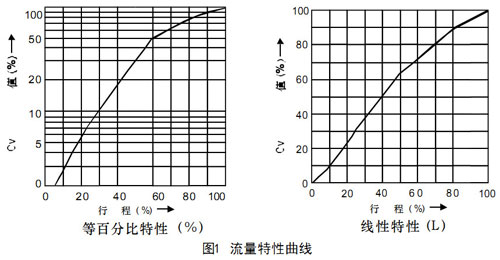

    HPAC高压笼式角型气动调节阀图1流量特性曲线


    声明:本文中所有文字、数据、图片均只适用于参考,HPAC高压笼式角型气动调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
