HCN低噪音笼式气动调节阀
HCN低噪音笼式气动调节阀
产品型号:HCN
口径(DN):40~200(mm)
压力(PN):1.6~6.4Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    HCN低噪音笼式气动调节阀可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型,还设有一个套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,噪音低。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
    本产品符合GB/T4213-92。



    技术参数和性能

    HCN低噪音笼式气动调节阀技术参数和性能
    公称通径 40 50 65 80 100 125 150 200
    阀体型式 直通铸造球形阀
    公称通径 40、50、65、80、100、125、150、200mm
    公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;
    PN1.6、4.0、6.4MPa
    连接型式 法兰连接 FF、RF、RJ、LG
    法兰标准 JISB2201-1984、ANSIB16.5-1981、JB79-59等
    焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
    材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
    上阀盖 常温型 -5~+230℃
    伸长I型 +230~+566℃
    注:工作温度不准超过各种材料的允许范围
    压盖型式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
    阀芯形式 金属阀座的压力平衡式阀芯
    流量特性 高容量流量特性:等百分比特性(%)和线性特性(L)
    高精度流量特性:等百分比特性(%)和线性特性(L)
    注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定
    阀芯材料 不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
    不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

    执行器技术参数

    HCN低噪音笼式气动调节阀执行器技术参数
    执行器型式 HA多弹簧薄膜执行机构
    膜片材料 丁腈橡胶夹尼龙布
    弹簧范围 20~100、40~120kpa、80~240KPa
    供气压力 140~400KPa
    气源接口 RC1/4"
    环境温度 -30~+70℃
    作用形式 气-关式或气-开式
    可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    主要性能指标

    HCN低噪音笼式气动调节阀主要性能指标
    泄漏量 小于阀额定容量的0.1%,符合ANSI B16.104-1976 III级
    回差 带定位器 小于全行程的1%
    不带定位器 小于全行程的3%
    基本误差 带定位器 小于全行程的±1%
    不带定位器 小于全行程的±5%
    注:采用标准的V型聚四氟乙烯填料
    可调范围 25:1

    Cv值和行程

    HCN低噪音笼式气动调节阀Cv值和行程
    公称通径 40 50 65 80 100 150 200
    阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
    额定Cv值 11 17 24 17 24 44 24 44 68 44 68 99 68 99 120 120 175 330 175 330 580
    额定行程 25 38 50 75

    流量特性

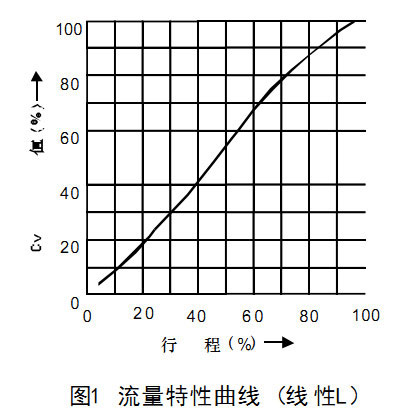

    HCN低噪音笼式气动调节阀流量特性曲线(线性L)


    声明:本文中所有文字、数据、图片均只适用于参考,HCN低噪音笼式气动调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
