ZDRW-6K型PN1～PN10电子式电动调节蝶阀

产品型号：ZDRW-6K
口径(DN)：50～2000(mm)
压力(PN)：0.1～1.0Mpa
产品价格：电议

产品详情

产品概述：

ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业过程中。适用介质，煤气、含尘气体、烟道气等。

产品型号与规格:

ZDLW-6B、ZDRW-6K型PN1～PN10电子式电动调节蝶阀产品型号与规格
类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～1000		DN50～1000

产品性能参数:

ZDLW-6B、ZDRW-6K型PN1～PN10电子式电动调节蝶阀性能参数
公称通径mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	2000
额定流量系数kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	136000
可配电动执行机构	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
公称压力	0.1、0.6、1.0 (MPa)
介质温度℃	常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）
转角范围	平行闸板0～700,倾斜阀板0～600
流量特性	近似百分比
接管法兰	按JB78-59中对夹式法兰连接
动作时间	25、30、60秒
阀体材质	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW-6B、ZDRW-6K型PN1～PN10电子式电动调节蝶阀性能指标
公称通径 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6
介质温度 ℃	常温：-20～200（铸铁）；-40～250（铸钢）；中温-40～450（铸不锈钢）
额定转角 °	0～70
流量特性	-20～150
环境温度 ℃	近似等百分比
接管法兰	按JB78-59 对夹式法兰连接
阀体材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610R角行程电子式电动执行机构主要技术参数
型号	输出力矩 N.m	动作时间 S/90°	大转角	技术参数
361RSA-02	20	8.5	90°	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

主要零件材料及推荐使用温度范围
零件名称	材料	温度范围℃
阀体、阀板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的低、高使用温度。其低使用温度不得低于介质温度范围下限，高使用温度不得高于介质温度范围的上限。

ZDLW-6B、ZDRW-6K型PN1～PN10电子式电动调节蝶阀性能指标
项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

阀门允许压差:

ZDLW-6B、ZDRW-6K型PN1～PN10电子式电动调节蝶阀允许压差(Mpa)
公称通径 mm	配用执行机构型号
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
动作时间 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7

产品外形结构尺寸:

ZDLW-6B、ZDRW-6K型PN1～PN10电子式电动调节蝶阀外形尺寸(mm)
公称通径 DN	D	D1	L1	L2				D2				H				n-d	L3				法兰端面距
公称通径 DN	D	D1	L1	配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型	n-d	配A型	配B型	配C型	配D型	法兰端面距
50		110	92	355				225				200				4-φ14	120				60
80	125	150	92	355												4-φ18
100	145	175	102	385												4-φ18
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561				335				260		12-φ18			165		70
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611										12-φ23					80
400	462	495	296			656										16-φ23					100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075				470				365	20-φ25				120	150
700	860	810	530				1125									20-φ24					150
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280									24-φ30
1000	1175	1175	735				1320									28-φ30

注：L3为拆卸护罩所的尺寸。

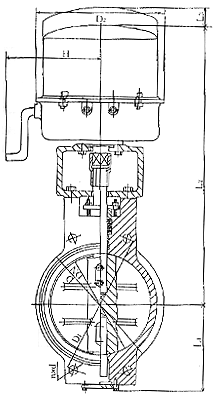

产品外形结构尺寸图：

用户订货须知

订货请提供以下资料:
1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.阀作用形式(电-关式或电-开式)；4.流量特性；5.阀前压力，阀后压力；6.阀体、阀芯材料；7.是否带附件；

注：本公司是上海阀门厂家，的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！

声明：本文中所有文字、数据、图片均只适用于参考，ZDRW-6K型PN1～PN10电子式电动调节蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
