调节阀

ZDLN型PN6~PN64电子式电动防爆双座调节阀
ZDLN型PN6~PN64电子式电动防爆双座调节阀
产品型号:ZDLN
口径(DN):20~400(mm)
压力(PN):0.6~6.4Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述:

    ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
    双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。



    产品技术参数:

    ZDLN型PN6~PN64电子式电动防爆双座调节阀技术参数
    公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300 400
    阀座通径mm 20 26 32 40 50 66 80 100 125 150 200 250 300
    额定流量系数kv 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 2700
    公称压力(MPa) 0.6,1.6, 2.5, 4.0, 6.4
    行程(mm) 10 16 25 40 60 100
    流量特性 直线,等百分比,快开
    工作温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
    法兰尺寸 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货
    阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
    阀芯材质 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
    阀体型式 直通双座铸造球型阀
    上阀盖型式 普通式(常温),热片式(中温),长颈式(低温)
    阀体允许压差 ≤公称压力 4.0 3.4
    配用电动执
    行机构型号
    PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
    361L 361LSA-08 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
    防爆型 361LXA-20 361LXB-30 361LXB-50 - -

    注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
    2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

    执行机构性能参数:

    ZDLN电子式电动双座调节阀执行机构性能参数
    型号 额定输出力N 速度mm/s 技术参数
    PSL 361L PSL 361L PSL 361L PSL 361L
    201 361LSA-08
    361LXA-08
    1000 800
    800
    0.25 4.2
    4.2
    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:IP67
    带手轮
    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:相当IP55
    隔爆标志:ExdⅡBT4
    带手柄
    202 361LSA-20
    361LXA-20
    2000 2000
    2000
    0.50 2.1
    2.1
    204 361LSB-30
    361LXB-30
    4500 3000
    3000
    0.50 3.5
    3.5
    208 361LSB-50
    361LXB-50
    8000 5000
    5000
    1.00 1.7
    1.7
    312 361LSC-65 12000 6500 0.60 2.8
    325 361LSC-99 25000 10000 1.0 2.0

    阀门性能指标:

    ZDLN电子式电动双座调节阀性能指标
    项目 指标值
    基本误差% 配3610L±2.5; 带定位器 ±1.0
    回差% 配361L ±2.0; 配PSL±1.0
    死区% 1.0
    始终点偏差% 电开 始点 ±2.5
    终点 ±2.5
    电关 始点 ±2.5
    终点 ±2.5
    可调范围 50:1
    额定行程偏差% 2.5
    泄量量L/H 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

    阀门允许压差:

    ZDLN电子式电动双座调节阀允许压差
    公称通径(mm) 25 40 50 65 80 100 150 200 250 300
    阀座直径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
    执行机构 允许压差△P(MPa)
    配PSL PSL202 6.4 6.4 6.4 5.1
    PSL204 6.4 6.4 5.62
    PSL208 6.4 5.31 3.97
    PSL320 - 6.4 4.14
    配361L 361LSA-20 6.4 6.4 6.4 6.4
    361LSB-50 6.4 6.4 6.25
    361LSC-65 6.4 4.23 3.23-
    361LSC-99 3.31 2.07

    注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围,请与我们联系,采取适当方法可解决

    产品外形结构尺寸:

    ZDLN电子式电动双座调节阀外形尺寸(mm)
    公通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
    L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 670 770
    PN4.0MPa 190 210 230 255 285 310 355 425 460 560 740 805
    PN6.4MPa 200 210 235 265 295 320 370 440 475 570 750 820
    H1(mm) 117 120 139 144 188 208 220 268 278 320 441 503
    配PSL H(mm) 普通型 907 910 955 960 1112 1122 1134 1213 1223 1265 1813 1889
    散热片型 1037 1040 1085 1090 1275 1285 1297 1412 1422 1464 1058 2134
    D(mm) 176 225
    重量(KG) 22.5 24.5 35.5 39.5 72 85 122 181 237 378 680 840
    配361L H(mm) 普通型 670 673 840 845 1037 1047 1059 1293 1303 1345 1538 1614
    散热片型 800 803 970 975 1200 1210 1222 1492 1502 1544 1783 1859
    D(mm) 225 310
    重量(KG) 30 32 51 55 87 100 137 194 250 391 720 880

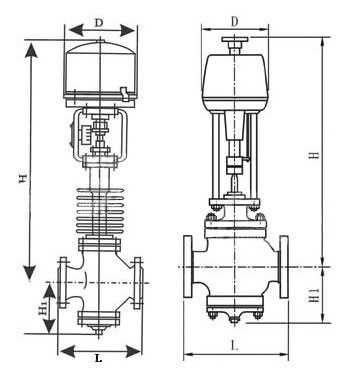

    产品外形结构尺寸图:
    ZDLN型PN6~PN64电子式电动防爆双座调节阀外形尺寸图


    用户订货须知

    订货时请提供以下参数:
    1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.阀作用形式(电-关式或电-开式);4.流量特性;5.阀前、阀后压力;6.阀体、阀芯材料;7.输入信号;8.是否带附件;

    注:本公司是上海调节阀厂家,的调节阀类型有单座调节阀,双座调节阀,多级降压调节阀,三通调节阀,套筒阀调节阀,自力式调节阀,气动调节阀,电动调节阀等,工程师皆有数十年经验,欢迎您来电洽谈业务!


    声明:本文中所有文字、数据、图片均只适用于参考,ZDLN型PN6~PN64电子式电动防爆双座调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
