产品说明：
T40H型PN40～PN100给水回转式调节阀适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。
产品性能参数：
T40H型PN40～PN100给水回转式调节阀主要性能参数
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
T40H-40 |
40 |
4 |
≤200 |
水、蒸汽 |
|
T40H-100 |
100 |
10 |
产品零部件材料：
T40H型PN40～PN100给水回转式调节阀主要性能参数零部件材料
|
型号 |
材料 |
|
阀体 |
阀座 |
阀瓣 |
拔杆 |
阀杆 |
紧固件 |
填料 |
|
T40H-40 |
碳素钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
钢 |
柔性石墨 |
|
T40H-100 |
产品外形结构尺寸：
T40H-40型给水回转式调节阀主要性能参数零部件材料主要外形及结构尺寸（mm）
|
DN |
大流通面积/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×φd |
|
50 |
1.89 |
230 |
245 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4×φ18 |
|
65 |
2.72 |
290 |
250 |
180 |
145 |
120 |
1140 |
22 |
3 |
4 |
8×φ18 |
|
80 |
6.4 |
310 |
255 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8×φ18 |
|
100 |
8.4 |
350 |
280 |
230 |
190 |
160 |
150 |
26 |
3 |
4.5 |
8×φ23 |
T40H-100型给水回转式调节阀主要性能参数零部件材料主要外形及结构尺寸（mm）
|
DN |
大流通面积/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×φd |
|
50 |
1.27 |
300 |
250 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4×φ25 |
|
80 |
5.5 |
380 |
255 |
230 |
180 |
150 |
121 |
34 |
3 |
4 |
8×φ25 |
|
100 |
15 |
400 |
288 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8×φ30 |
|
150 |
19 |
450 |
340 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12×φ34 |
|
200 |
55 |
710 |
455 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12×φ40 |

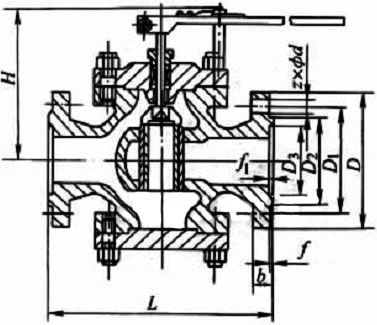

产品外形结构尺寸图：
