DZLM电动二通温度调节阀
DZLM电动二通温度调节阀
产品型号:DZLM
口径(DN):30~200(mm)
压力(PN):1.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品特点:
    DZLM电动二通温度阀及二通阀产品特点
    1.执行器选用铸铝支架及塑料外壳,体积小、重量轻。
    2.选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能。
    3.适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)。
    4.具有0~10V或4~20mA反馈信号(选配)。
    5.传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命。
    6.功耗低、输出力大、噪音小。
    7.阀体有铸铜、铸铁、球墨铸铁多种材质可供选择,以适合不同工作介质及温度的要求。
    8.阀体有螺纹连接和法兰连接两种,安装方便。
    9.阀体结构形式有:两通阀(单座)、两通平衡阀(平衡式)。

    工作原理:

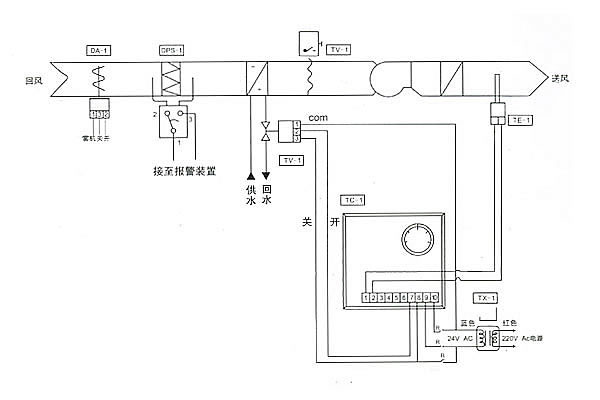

    DZLM电动二通温度阀及二通阀工作原理 本系统适用于空调系统的新风机组冬、夏季温度控制。如下图所示,由温度传感器TE-1,比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统,安装在送风管道的TE一1,把检测到的温度信号传送到TC一1,由TC一1将TE一1的检测值与设定值不断比较,同时不断地输出信号,控制TV一1的开度连接可调,终使TE一1测量的环境温度保持在设定的温度范围内。
     空气压差开关DPS一1是用来检测过滤网的透气情况,过滤网越脏,透气率越低,其两侧的压力差越大。当压力差超过DPS一1的设定值时,微动开关运作,发出报警信号。
     当盘管后的温度低于某限值时,低温保护开关TS一1切断送风机的电源,从而
    使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。
     SW一1为内置冷/暖运行状态的转换。
    DZLM电动二通温度调节阀工作原理图


    零部件说明:

    DZLM电动二通温度调节阀零部件说明
    代号 型号 说明
    TE-1 TSC-8212-103B34 风管式温度传感器
    TC-1 TC-8312-11K 比例积分温度控制器 0-80 ℃
    TV-1 DZLM 电动调节阀
    DA-1 AM24/AM220 风阀驱动器 开/关
    DPS-1 P33AB 空气压差 开/关
    TX-1 TR40 变压器 220/24VAC 40VA
    TS-1 A11D 低温断路恒温器,带手动复位按钮
    SW-1 --- 远程冬季转换开关

    操作及注意事项:
    DZLM电动二通温度阀及二通阀操作及注意事项 马达罩壳防止滴水渗入。当阀装于水平管道时,安装位置与垂直平面夹角不超过85°,如图2所示。当阀门装在垂直管道上时,马达罩壳防止滴水渗入。拨动手动操作杆时应缓慢移动,当手动杆沿箭头指向慢慢移动并按进缺口内卡住,阀门处于常开关态,每当电流通过电动阀时,手动杆会再设定到自动位置。
