防爆电动小流量调节阀高精度高压智能针型调节阀门

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

在线咨询

产品详情

品牌

沪工恒

驱动方式

电动

连接形式

法兰

压力环境

高中低压

零部件及配件

执行器

适用介质

水、油品、蒸汽等

流动方向

单向

执行质量标准

国标

工作温度

高温

密封形式

硬密封型

加工定制

是

公称通径

1.5-15

颜色

红色

数量

900

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

材质

不锈钢

一、电动防爆小流量调节阀概述

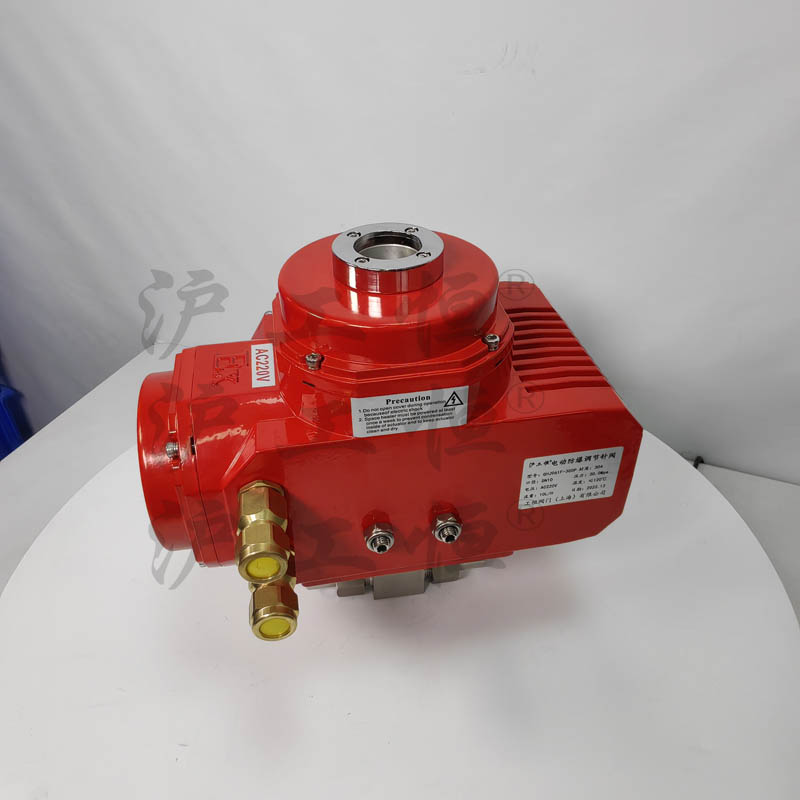

电动防爆小流量调节阀型号：ZRSW-FB，是由3810L 直行程电动执行机构和小流量调节阀阀体组成。防爆型电动执行机构防爆等级为ExdII BT4。电动防爆小流量调节阀控制信号4-20mA，反馈信号4-20mA。小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。
381L系列直行程电动执行器，是以AC220单相交流电为电源，接受来自 DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。

二、电动防爆小流量调节阀技术参数

公称通径(DN)	G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)	1.5	2	3	4	5	6	7	8	9	10	11	12	15
额定流量系数KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允许压差(MPa)	≤公称压力
公称压力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性	等百分比
额定行程(mm)	8					10					12
阀盖形式	标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别	PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

三、电动防爆小流量调节阀电动执行机构参数

型号	额定输出力N	速度mm/s	行程
381LSA-08381LXA-08	800800	4.24.2	30
381LSA-20381LXA-20	20002000	2.12.1	30
381LSB-30381LXB-30	30003000	3.53.5	60
381LSB-50381LXB-50	50005000	1.71.7	60
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0
