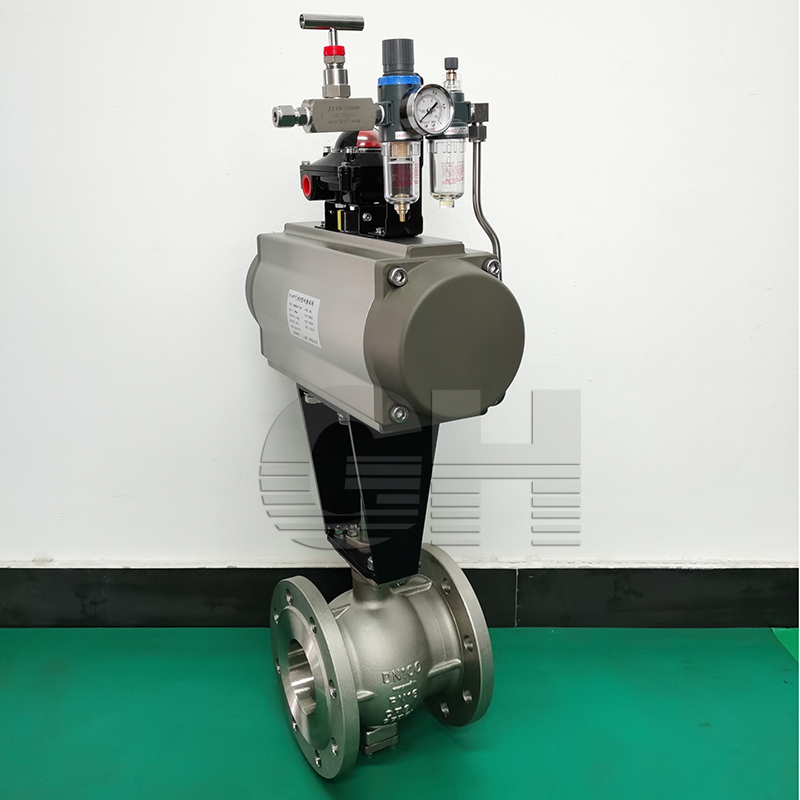

GHVQ674Y-16P气动高温硬密封V型切断球阀
GHVQ674Y-16P气动高温硬密封V型切断球阀
产品型号:
口径(DN):(mm)
压力(PN):Mpa
产品价格: 电议
在线咨询
  • 产品详情
    品牌 : 沪工恒 型号 : GHVQ674Y-16P
    材质 : 不锈钢 连接形式 : 法兰
    结构形式 : 浮动球球阀 公称通径 : DN15-DN500
    适用介质 : 水、油、气及高粘度,含纤维、固体颗粒等介 压力环境 : 常压
    工作温度 : 常温 标准 : 国标
    流动方向 : 单向 驱动方式 : 气动
    零部件及配件 : 执行器 用途 : 调节
    类型(通道位置) : 直通式
    产品详情
    Product details

    气动V型球阀产品简介:
    气动V型球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分单作用和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。

    气动V型球阀工作原理:
    该阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门定位器可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀。

    气动V型球阀产品特点:
    1.气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
    2.具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
    3. 流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的 值特别高,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
    4.V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
    5. 可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
    6.金属阀座的优越密封性:V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
    7.超强的剪切能力:V型阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
    8.气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。
    9.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸,无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损。

    气动V型球阀产品性能规范:

    公称压力 试验压力(MPa) 适用介质 适用温度
    壳体试验 密封试验
    1.6 2.4 1.76 水、油、气及高粘度,含纤维、固体颗粒等介质 -28℃~≤550℃
    2.5 3.75 2.75
    4.0 6.0 4.4
    应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
    检验试验 JB/T9092-99               API 598

    气动V型球阀主要外形尺寸:

    公称压力或压力级 公称通径(DN) 尺寸(mm)
    (mm) (in) W L W1 L1 d d1 H1 H D D1 D2
    PN1.6MPa 25 - 50 - 25 - 64 38 57 200 请参阅《主要外型及连接尺寸表 》
    40 - 60 - 25 - 82 49 63 205
    50 - 75 124 32 62 100 60 92 225
    65 - 85 145 38 72.5 120 75 100 235
    80 - 100 165 45 82.5 131 89 108 260
    100 - 115 194 50 97 158 113 117 270
    125 - 135 210 55 105 180 140 140 320
    150 - 160 229 65 114.5 216 164 177 340
    200 - 200 243 80 121.5 268 205 200 390
    250 - 240 297 92 148.5 326 259 252 420
    300 - - 338 - 169 - 300 270 510
    PN2.5MPa 25 - 50 - 25 - 64 38 57 200
    40 - 60 - 25 - 82 49 63 205
    50 - 75 124 32 62 100 60 92 225
    65 - 85 145 38 72.5 120 75 100 235
    80 - 100 165 45 82.5 131 89 108 260
    100 - 115 194 50 97 158 113 117 270
    125 - 135 210 55 105 180 140 140 320
    150 - 160 229 65 114.5 216 164 177 340
    200 - 200 243 80 121.5 268 205 200 390
    250 - 240 297 92 148.5 326 259 252 420
    300 - - 338 - 169 - 300 270 510
    CLASS 150 25 1 50 - 25 - 65 38 57 200
    40 1 1/2 60 - 25 - 84 49 63 205
    50 2 75 124 32 62 102 60 92 225
    65 2 1/2 85 145 38 72.5 121 75 100 235
    80 3 100 165 45 82.5 134 89 108 260
    100 4 115 194 50 97 172 113 117 270
    125 5 135 210 55 105 196 140 140 320
    150 6 160 229 65 114.5 221 164 177 340
    200 8 200 243 80 121.5 278 205 200 390
    250 10 240 297 92 148.5 333 259 252 420
    300 12 - 338 - 169 - 300 270 510
