ZAZN-16型电动直行程双座调节阀

产品型号：ZAZN-16
口径(DN)：25～300(mm)
压力(PN)：1.6～6.3Mpa
产品价格：电议

产品详情

产品概述：

ZAZN-16型电动直行程双座调节阀由电动执行机构与各种的阀体（双座）组配而成，而具备了各种阀的特点。电动调节阀以单相交流 220V 电源为动力，接受统一的标准电信号 0～10mA DC 或 4～20mA DC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

产品性能参数：

ZAZN-16型电动直行程双座调节阀性能参数
型号	PN	工作压力MPa	适用温度/℃	输入信号mA DC		输入电阻Ω		电源电压及频率		灵敏度μA
								V	Hz
ZAZN-16	16	1.6	≤200	0～10	4～20	200	250	220	50～60	≤150	≤240
ZAZN-40	40	4	C、P：≤250；
			C、P：≤450（带散热片）
ZAZN-63P	63	6.3

DKZ电动执行机构性能参数
型号		输入信号/mA DC	出轴推力/N	行程/mm	全行程时间/mm
Ⅱ型	DKZ-310	0～10	4000	16	12.5
				25	30
	DKZ-410		6400	40	32
				60	48
	DKZ-510		16000	60	37
				100	62
Ⅲ型	DKZ-3200	4～20	2500	16	10
	DKZ-3300			25	15.6
	DKZ-4400		6400	40	25
	DKZ-4500			60	37.5

产品零部件材料：

ZAZN-16型电动直行程双座调节阀零部件材料
型号	阀体、阀盖	阀芯、阀杆、阀座	垫片	填料
ZAZN-16	HT200	1Cr18Ni9	石棉橡胶板	聚四氟乙烯
ZAZN-40	ZG25	1Cr18Ni9	石棉橡胶板	聚四氟乙烯
ZAZN-63P	1Cr18Ni9	1Cr18Ni9	石棉橡胶板	聚四氟乙烯

产品外形结构尺寸：

ZAZN-16型电动直行程双座调节阀主要外形结构尺寸（mm）
DN	D	D1	D2	f	b	z×φd	t	L
25	115	85	65	2	16	4×φ14	4	185
32	135	100	78	2	18	4×φ18	5	200
40	145	110	85	3	18	4×φ18	5	220
50	160	125	100	3	20	4×φ18	5	250
65	180	145	120	3	20	4×φ18	5	275
80	195	160	135	3	22	8×φ18	5	305
100	215	180	155	3	24	8×φ18	5	350
125	245	210	185	3	26	8×φ18	5	410
150	280	240	210	3	28	8×φ23	5	450
200	335	295	265	3	30	12×φ23	5	550
250	405	355	320	3	32	12×φ25	5	640
300	460	410	375	4	34	12×φ25	5	720

ZAZN-40型电动直行程单座调节阀主要外形结构尺寸（mm）
DN	D	D1	D2	f	D6	f1	b	z×φd	H2	H1	H1ˊ
25	190	115	85	65	58	4	16	4×φ14	117	670	752
32	210	135	100	75	66	4	18	4×φ18	120	673	754
40	230	145	110	85	76	4	18	4×φ18	139	693	776
50	255	160	125	100	88	4	20	4×φ18	144	698	804
65	285	180	145	120	110	4	22	8×φ18	188	799	954
80	310	195	160	135	121	4	22	8×φ18	208	809	964
100	355	230	190	160	150	4.5	24	8×φ23	220	821	976
125	425	270	220	188	176	4.5	28	8×φ25	268	907	1090
150	460	300	250	218	204	4.5	30	8×φ25	278	917	1100
200	560	375	320	282	260	4.5	38	12×φ30	320	959	1142
250	655	445	385	345	313	4.5	42	12×φ34	441	1161	1309
300	735	510	450	408	364	4.5	46	16×φ34	465	1175	1355

ZAZN-63型电动直行程双座调节阀主要外形及结构尺寸（mm）
DN	D	D1	D2	f	D6	f1	b	z×φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	4×φ18	117	670	752
32	220	150	110	82	2	66	4	4×φ23	120	673	754
40	240	165	125	95	3	76	4	4×φ23	139	693	776
50	265	175	135	105	3	88	4	4×φ23	144	698	804
65	295	200	160	130	3	110	4	8×φ23	188	799	954
80	325	210	170	140	3	121	4	8×φ23	208	809	964
100	370	250	200	168	3	150	4.5	8×φ25	220	821	976
125	440	295	240	202	3	176	4.5	8×φ30	268	907	1090
150	475	340	280	240	3	204	4.5	8×φ34	278	917	1100
200	570	405	345	300	3	260	4.5	12×φ34	320	959	1142
250	670	470	400	325	3	313	4.5	12×φ41	441	1161	1309
300	750	530	460	412	4	364	4.5	16×φ41	465	1175	1355

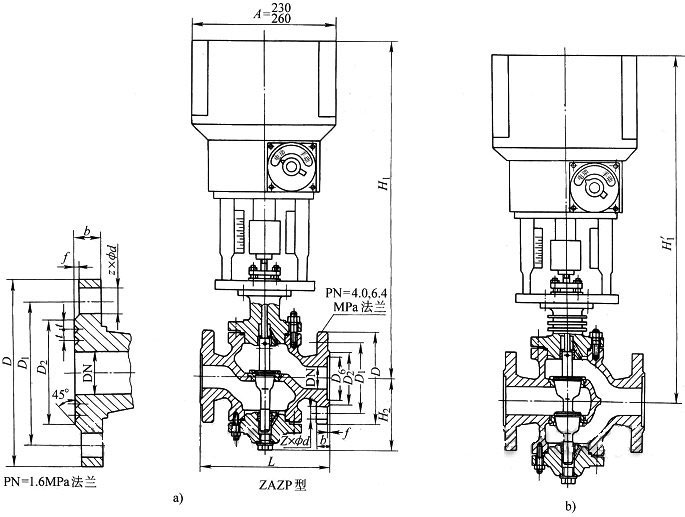

产品外形结构尺寸图：

电动调节阀安装与使用时注意事项:

(1)调节阀属于现场仪表,要求环境温度应在－25～60℃范围,相对湿度95%.如果是安装在露天或高温场合,应采取防水,降温措施.在有震源的地方要远离振源或增加防振措施.
(2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护.
(3)安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修.
(4)调节阀安装前应对管路进行清洗,排除污物和焊渣.安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住.在使用手轮机构后,应恢复到原来的空档位置.
(5)为了使调节阀在发生故障或维修的情况下使过程能继续进行,调节阀应加旁通管路.同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求.
(6)电动调节阀的电气部分安装应根据有关电气设备施工要求进行.如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装.如现场导线采用SBH型或其它六芯或八芯,外径为Φ11.3mm左右的胶皮安装电缆线.在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打.同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态.
(7)执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油.装配后还应检查阀位与阀位开度指示是否相符.
