调节阀

产品概述:

VB3000/7000系列电动三通阀 用于空气调节、热通风、热处理厂的工业和工行业的流体控制。空调、供暖、通风、生活热水等民用系统及化工、石油冶金和流体自动控制。

产品特点：

1.执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2.选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3.适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。
4.具有0～10V或4～20mA反馈信号（选配）。
5.传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6.功耗低、输出力大、噪音小。
7.阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。
8.阀体有螺纹连接和法兰连接两种，安装方便。
9.阀体结构形式有：三通合流阀、三通分流阀。


产品技术参数：

1、材质：铸铁 ;2、阀瓣：黄铜;3、阀杆：ICr18Ni9;4、公称压力：1.6Mpa
5、流量特性：线性;6、大温度：120℃;7、泄漏量（m3/h）KV值的0.03%

产品技术指标:

1、驱动电机：磁滞同步电机
2、驱动器工作电压：200VAC、50Hz/60Hz(有AC24V、110V可供选择)
3、功率消耗：≤5.7VA;4、阀体承压：1.6MPa
5、允许压差：≤0.12MPa;6、适用介质：冷水、热水
7、适用介质温度：2℃-95℃
8适用环境温度：0℃-60℃ 9、启闭时间：开约10秒，关约5秒

产品工作原理：

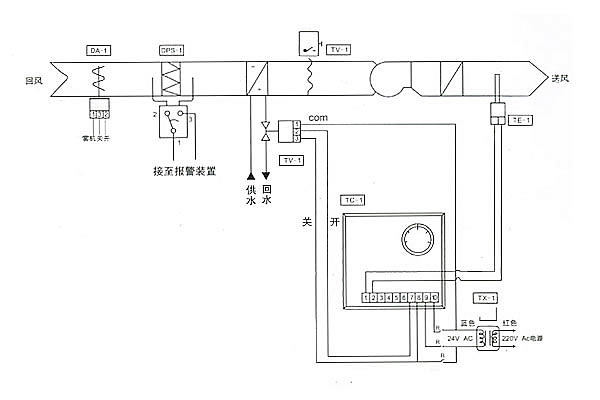

VB3000/7000系列电动三通调节阀工作原理
本系统适用于空调系统的新风机组冬、夏季温度控制。如下图所示，由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送到TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而
使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
SW一1为内置冷／暖运行状态的转换。


安装调试：

VB3000/7000系列电动三通阀 安装前仔细阅读说明书，切断有关电源并由技术人员进行安装。
水流方向同阀体上的箭头方向相同。
阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
阀体及驱动器安装于垂直方向±60℃范围内，其上方应到少有30mm空间用于拆装。与周围管道、设备、建筑物保持足够的维修操作空间，安装在维修人员通过检修孔能触及到的地方。
阀体安装完毕并与管路通过试压后才可安装驱动器。
若驱动器已经装到阀体上，那么在安装调试过程中不能对驱动器施力，否则会损坏驱动器。
安装完毕并检查正确无误后，通电调试。到少应观察驱动器的三个完整运行周期，确定所有部件正确为止。
经过无水调试合格后，再进行通水测试。系统上下水的压差严格控制在0.15MPa以内，以保证电动调节阀对水流开关的有效性。


电动调节阀安装与使用时注意事项:

(1)调节阀属于现场仪表,要求环境温度应在－25～60℃范围,相对湿度95%.如果是安装在露天或高温场合,应采取防水,降温措施.在有震源的地方要远离振源或增加防振措施.
(2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护.
(3)安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修.
(4)调节阀安装前应对管路进行清洗,排除污物和焊渣.安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住.在使用手轮机构后,应恢复到原来的空档位置.
(5)为了使调节阀在发生故障或维修的情况下使过程能继续进行,调节阀应加旁通管路.同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求.
(6)电动调节阀的电气部分安装应根据有关电气设备施工要求进行.如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装.如现场导线采用SBH型或其它六芯或八芯,外径为Φ11.3mm左右的胶皮安装电缆线.在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打.同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态.
(7)执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油.装配后还应检查阀位与阀位开度指示是否相符.
