HCBW波纹管密封平衡笼式气动调节阀
HCBW波纹管密封平衡笼式气动调节阀
产品型号:HCBW
口径(DN):40~200(mm)
压力(PN):1.6~4.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述

    HCBW波纹管密封平衡笼式气动调节阀可以控制各种高温、低温的高压流体,是一种压力平衡式的调节阀。阀结构紧凑,有呈S流线型的通道,还设有一个套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。其上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92。



    技术参数和性能

    HCBW波纹管密封平衡笼式气动调节阀技术参数和性能
    公称通径 40 50 65 80 100 125 150 200
    阀体型式 直通单座铸造球形阀
    公称通径 40、50、65、80、100、125、150、200mm
    公称压力

    ANSI 125、150、300;JIS 10、16、20K;

    PN1.6、4.0MPa

    连接型式 法兰连接 RF、RJ
    法兰标准 JISB2201-1984、ANSIB16.5-1981、JB79-59等
    焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
    材料

    铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、

    ZG1Cr18Ni12Mo2Ti、ZG16L)钛等

    上阀盖 常温型 -17~+230℃
    伸长I型 -45~-17℃、 +230~+566℃
    伸长Ⅱ型 -100~-45℃
    注:工作温度不准超过各种材料的允许范围
    压盖型式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
    阀芯形式 单座柱塞型阀芯
    流量特性 高容量流量特性:等百分比特性(%)和线性特性(L)
    高精度流量特性:等百分比特性(%)和线性特性(L)
    注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定
    波纹管材料 1Cr18Ni9Ti
    阀芯材料

    不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、

    不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


    执行器技术参数

    HCBW波纹管密封平衡笼式气动调节阀执行器技术参数
    执行器型式 HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
    膜片材料 丁腈橡胶夹尼龙布
    弹簧范围 20~100、80~240KPa
    供气压力 140~400KPa
    气源接口 RC1/4"
    环境温度 -30~+70℃
    作用形式 气-关式或气-开式
    可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    主要性能指标

    HCBW波纹管密封平衡笼式气动调节阀主要性能指标
    泄漏量 金属阀座 小于阀额定容量的0.5%,符合ANSI B16.104-1976 II级
    软阀座 小于阀额定容量的10-7,符合ANSIB16.104-1976Ⅵ级
    回差 带定位器 小于全行程的1%
    不带定位器 小于全行程的3%
    基本误差 带定位器 小于全行程的±1%
    不带定位器 小于全行程的±5%
    注:采用标准的V型聚四氟乙烯填料
    可调范围 50:1

    Cv值和行程

    HCBW波纹管密封平衡笼式气动调节阀高容量阀芯Cv值和行程
    I、高容量阀芯(%、L)
    公称通径 40 40 65 80 100 150 200
    阀座直径 40 50 65 80 100 150 200
    额定Cv值 等百分比特性(%) 36 60 100 140 220 420 820
    线性特性(L) 40 75 110 150 240 435 850
    额定行程 25 38 50 75

    HCBW波纹管密封平衡笼式气动调节阀高精度流量特性阀芯Cv值和行程
    II、高精度流量特性阀芯(%、L)
    公称通径 40 50 65 80 100 150 200
    阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 150 100 150 200
    额定Cv值 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 360 175 360 650
    等百分比 金属阀座
    线性 软阀座
    额定行程 25 38 50 75
    注:1、符号〇和△表示阀的规格范围。 2、符号△表示流量特性符合IEC534-1- 1976标准。

    流量特性

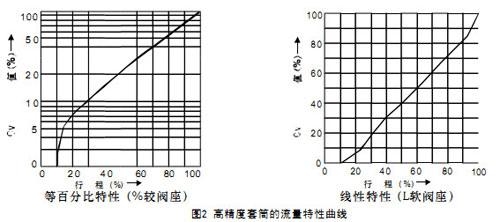

    HCBW波纹管密封平衡笼式气动调节阀高精度套筒流量特性图

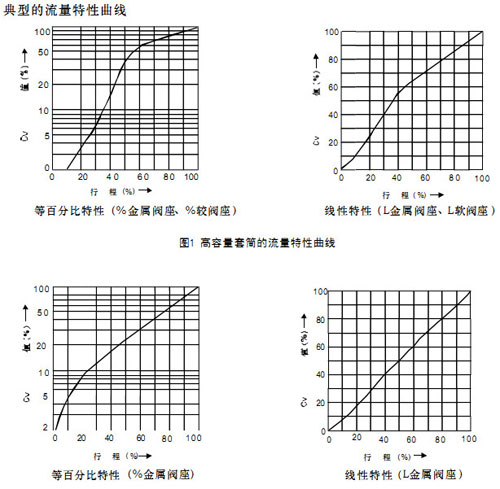

    HCBW波纹管密封平衡笼式气动调节阀图1高容量套筒流量特性


    声明:本文中所有文字、数据、图片均只适用于参考,HCBW波纹管密封平衡笼式气动调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
