Q641F46气动衬氟法兰球阀PN16～PN100

产品型号：Q641F46
口径(DN)：15～200(mm)
压力(PN)：1.6～10.0Mpa
产品价格：电议

产品详情

产品概述

主要性能参数

Q641F46气动衬氟法兰球阀PN16～PN100主要性能参数
阀体形式	两段式铸造阀体(内衬四氟)
公称通径	DN15～DN400
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、HG、JIS、ANSI、DIN
连接形式	法兰式
压盖型式	螺栓压紧式
适用温度	-40～+180℃
球体形式	"O"型全衬氟球体
流量特性	近似快开特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

主要零件及材料

Q641F46气动衬氟法兰球阀PN16～PN100主要零件及材料
阀体	铸铁、铸钢、不锈钢
阀芯	不锈钢+聚四氟依稀(F46)
阀座	聚四氟依稀(F46)
阀杆	2Cr13
填料	柔性石墨、聚四氟依稀
支架	铸铁、铸钢、不锈钢
联轴器	25、35、45

主要性能指标

Q641F46气动衬氟法兰球阀PN16～PN100主要性能指标
试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
试验压力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

主要外形结构尺寸

Q641F46气动衬氟法兰球阀PN16外形结构尺寸（mm)
公称通径	L	D	D1	D2	b	Z-￠d	H	H1	A	重量(kg)
15	130	95	65	45	14	4-￠14	150	54	177	7
20	130	105	75	55	16	4-￠14	150			7.8
25	140	115	85	65	16	4-￠14	174			11
32	165	135	100	78	18	4-￠18	174	80	216	15
40	165	145	110	85	18	4-￠18	208			22
50	203	160	125	100	20	4-￠18	237			31
65	222	180	145	120	20	4-￠18	285			36
80	241	195	160	135	22	4-￠18	302			51
100	305	215	180	155	22	8-￠18	324	125	290	84
125	356	145	210	185	24	8-￠18	450			110
150	394	280	240	210	24	8-￠23	480			150
200	457	335	295	265	26	8-￠23	526			230

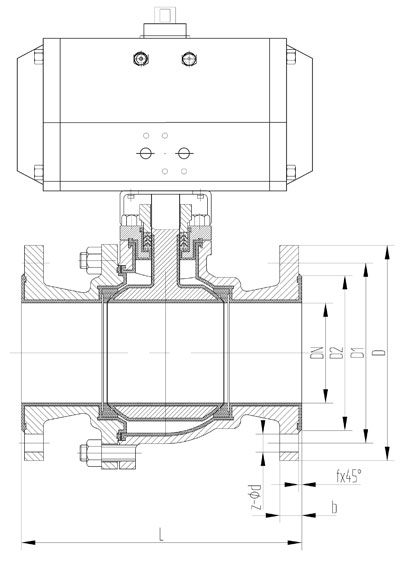

产品外形结构尺寸图：

Q641F46气动衬氟法兰球阀PN16～PN100外形尺寸图

气动球阀的维护:

气动管路球阀的安装：　　
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则垂直安装，阀门进出口处在水平位置上。　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。　　

气动管路球阀安装后的检查：　　
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
