Q611型气动高压球阀

产品型号：Q611
口径(DN)：6～50(mm)
压力(PN)：10.0～64.0Mpa
产品价格：电议

产品详情

产品概述

主要零件材质

Q611型气动高压球阀主要零件材质
零件名称	材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

主要结构连接尺寸

Q611型气动高压球阀主要结构连接尺寸
螺纹 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10
1/4	6	69	26	58	150	32	13	165	150	32
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47
1″	25	110	60	70	210	60	26	225	210	55
11/4	32	110	76	70	210	84	38	225	210	70
21/2	40	120	84	90	260	92	42	255	260	72
2″	50	140	100	120	320	111	50	330	320	80

产品外形结构尺寸图：

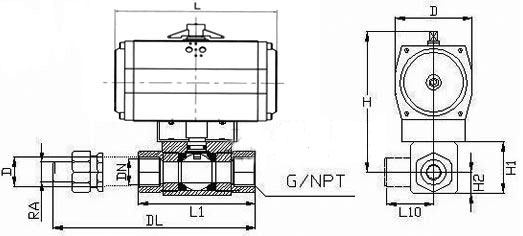

Q611型气动高压球阀外形尺寸图

气动球阀的维护:

气动管路球阀的安装：　　
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则垂直安装，阀门进出口处在水平位置上。　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。　　

气动管路球阀安装后的检查：　　
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
