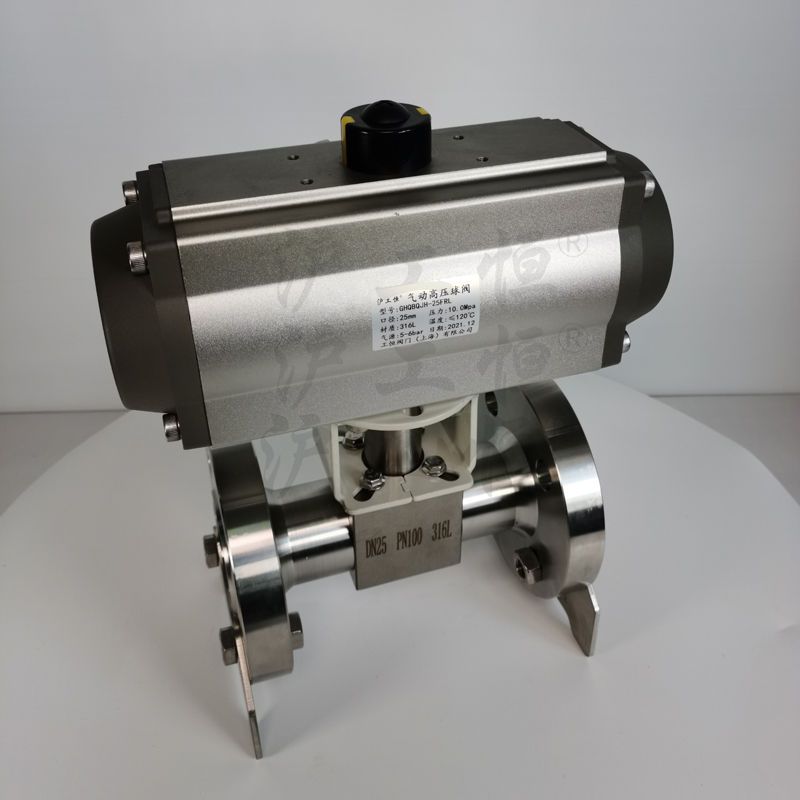

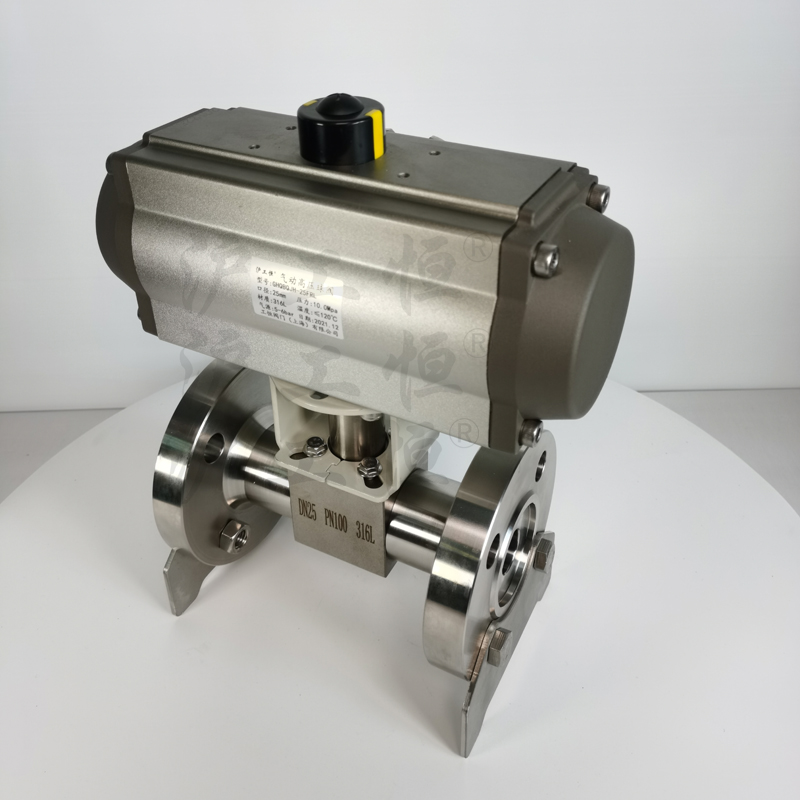

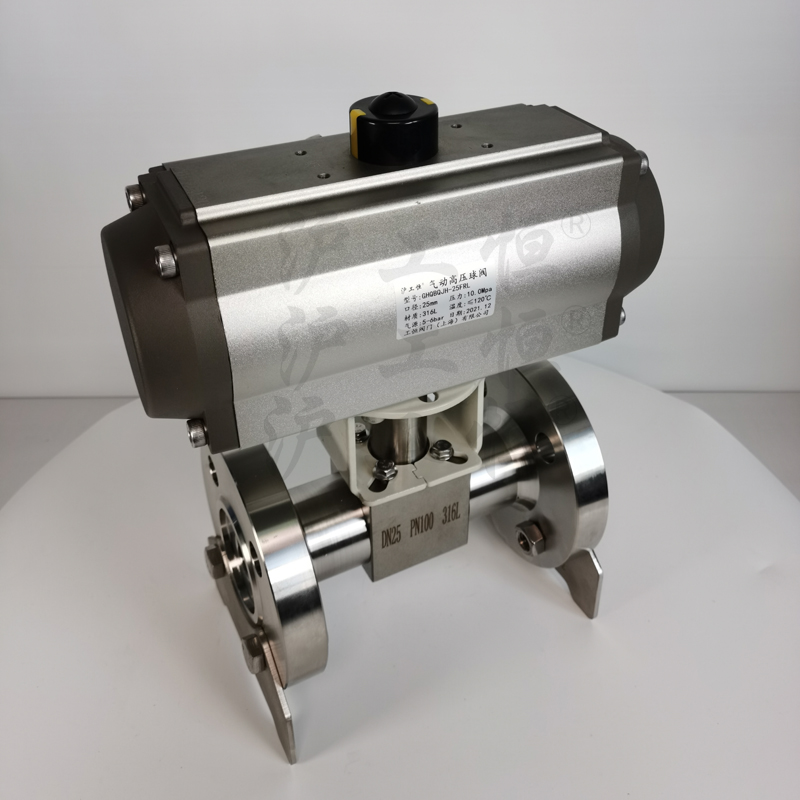

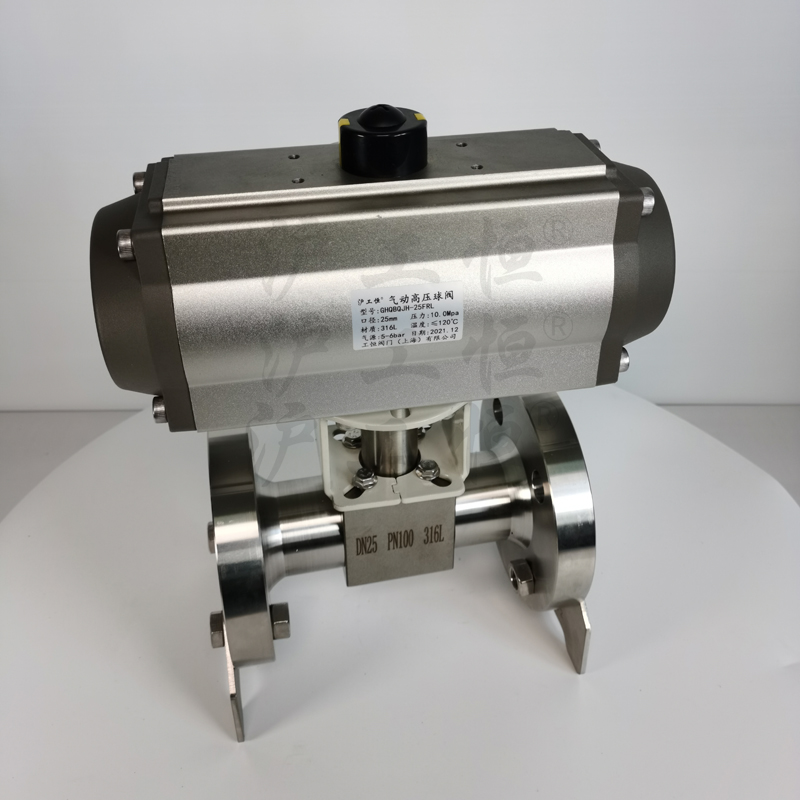

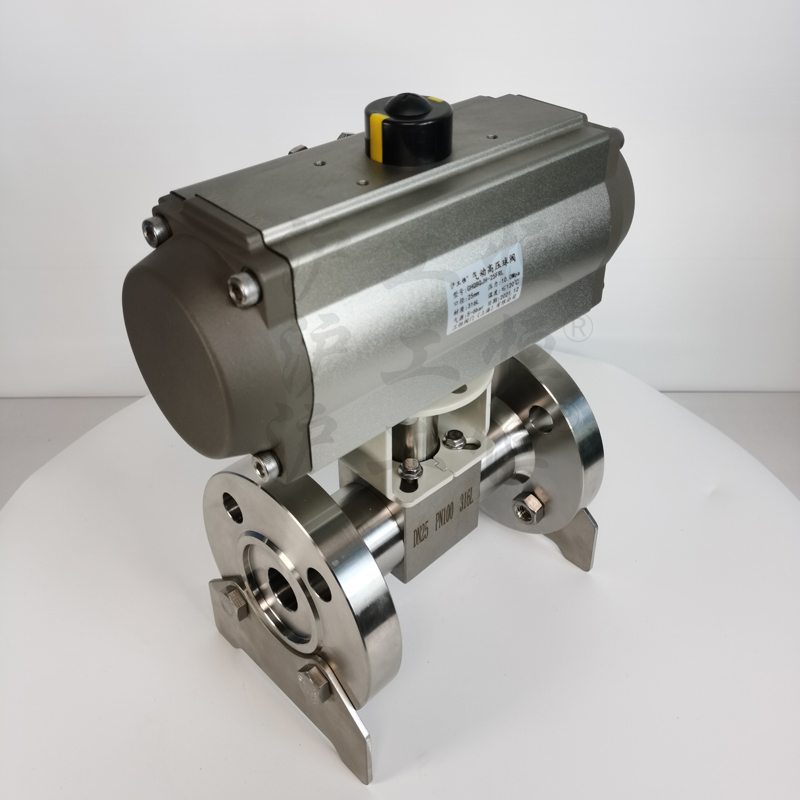

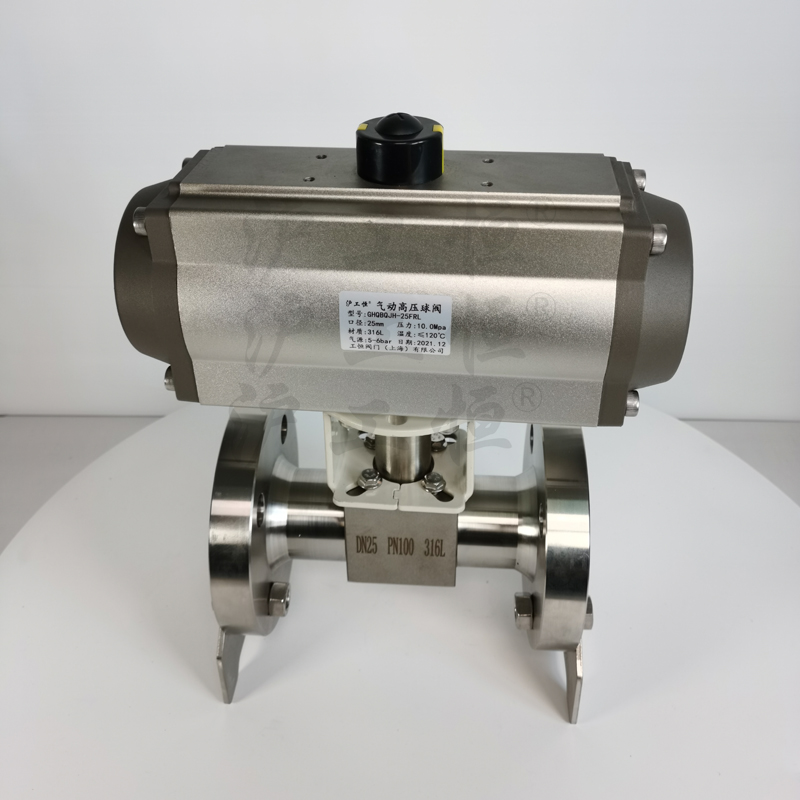

供应GHVQ941P-100RL气动V型球阀 304气动开关阀
概述
GHVQ941P-100RL/F/Y型系列气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大。当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制纸浆、污水,含有纤维和颗粒固体悬浊介质及粉粒状介质。配用齿轮齿条式执行机构。结构简单,输出力矩大。本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用型分为单作用式和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品、制药、造纸、航空航天等控制领域中。
主要技术参数和性能
型式
|
直通式铸造球阀
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
阀座直径
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
额定流量系数Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
公称压力PN
|
PN1.6, 6.4MPa
|
泄漏量
|
软密封:≤1.8×10-7×△P×DN.l/h(试验介质为液体:式中△P为压差)
硬密封:≤10-4×阀额定容量.l/h(阀额定容量的计算见附表)
|
气源压力
|
0.4~0.6MPa
|
连接形式
|
对夹式、法兰式、管道法兰按JB79-59标准
|
适用温度
|
软密封-40~+180℃ 硬密封-40~+450℃
|
球芯转角
|
水、石油、类、醋酸类、粘性流体、浆料、强氧化性介质等
|
流量特性
|
近似等百分比(典型曲线圈见附录)
|
阀体材质
|
铸钢、铸不锈钢
|
球芯型式
|
部分球带有V形缺口
|
阀座材料
|
聚四氟乙烯、不锈钢司钛莱硬合金
|
基本误差
|
≤全行程的±2%(带)
|
回差
|
≤全行程的2.0%(带)
|
死区
|
≤全行程的0.8%(带)
|
主要配置附件
调节型:电气阀门、空气过滤减压器、手轮机构等
准切断型:空气过滤减压器、电磁阀、阀位开关、手轮机构等
声明:本文中所有文字、数据、图片均只适用于参考,GHVQ941P-100RL气动高压V型球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
