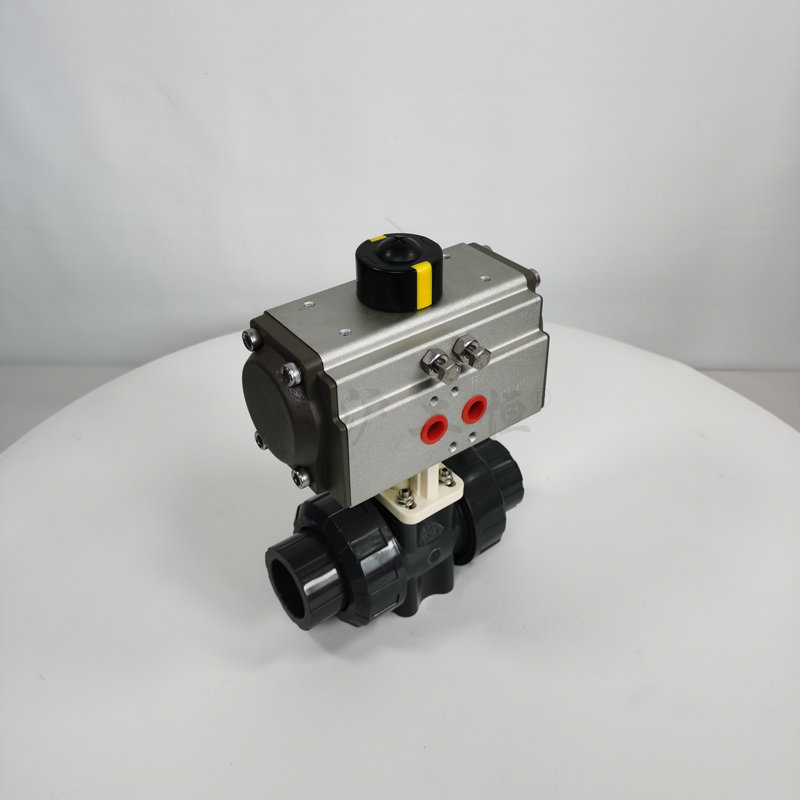

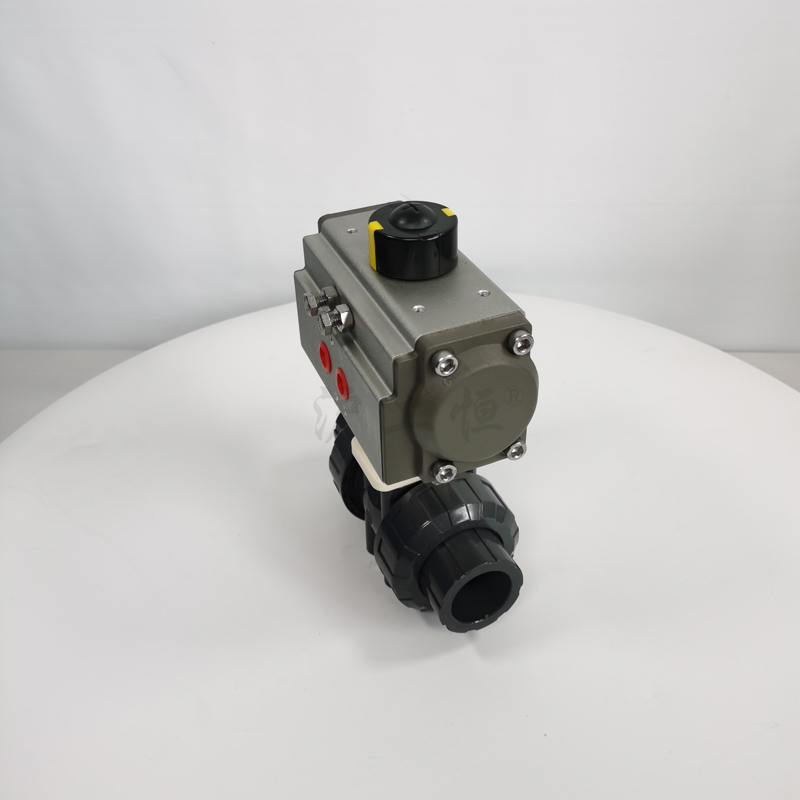

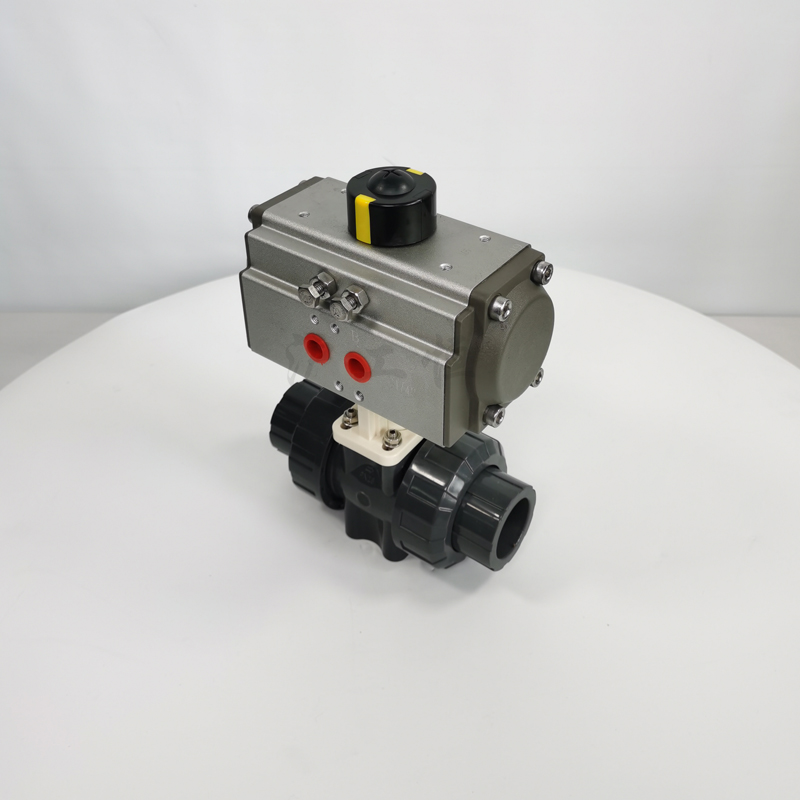

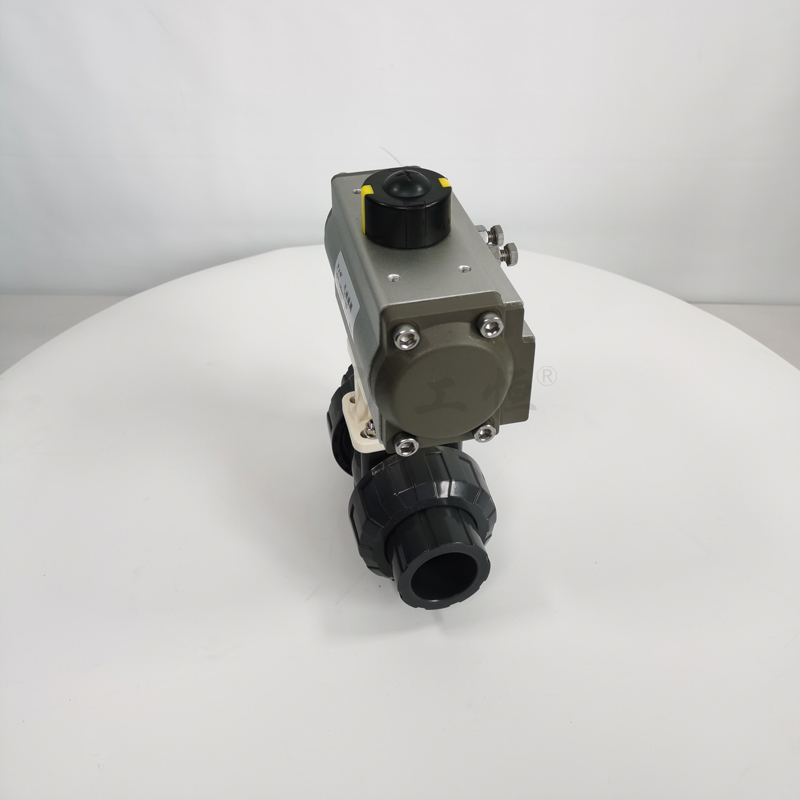

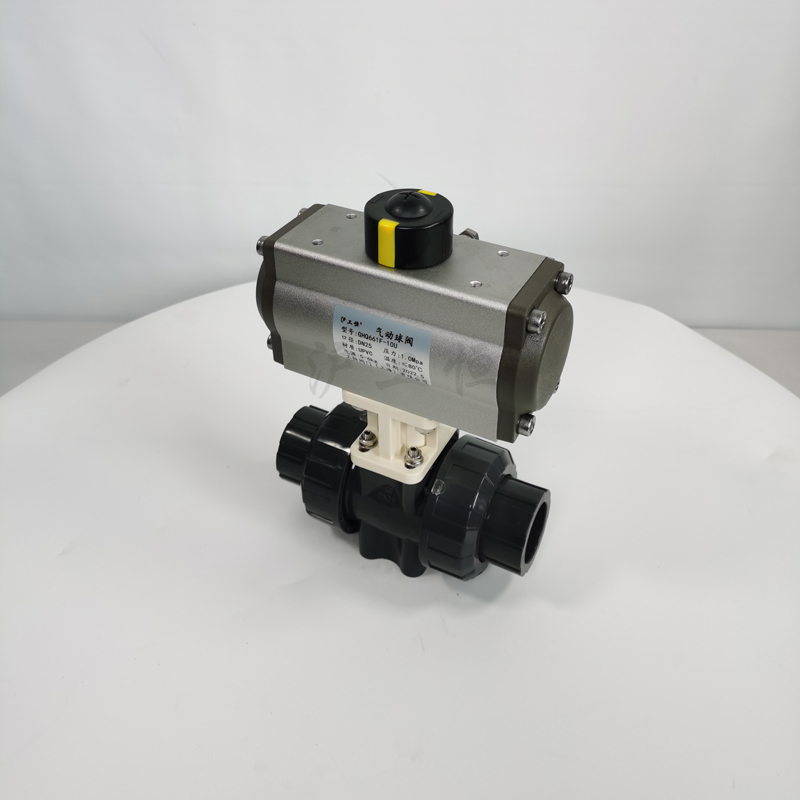

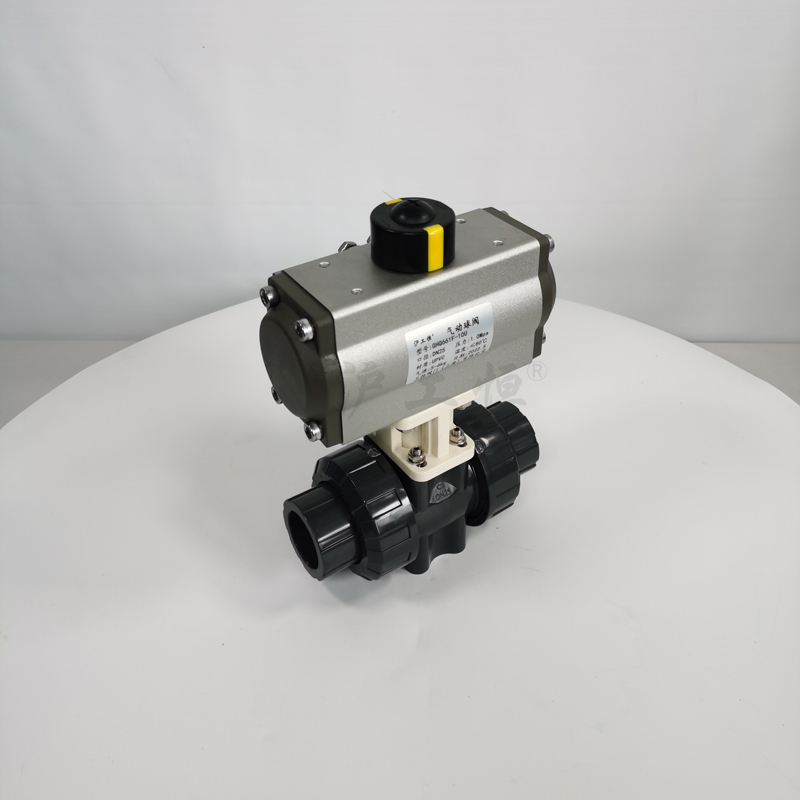

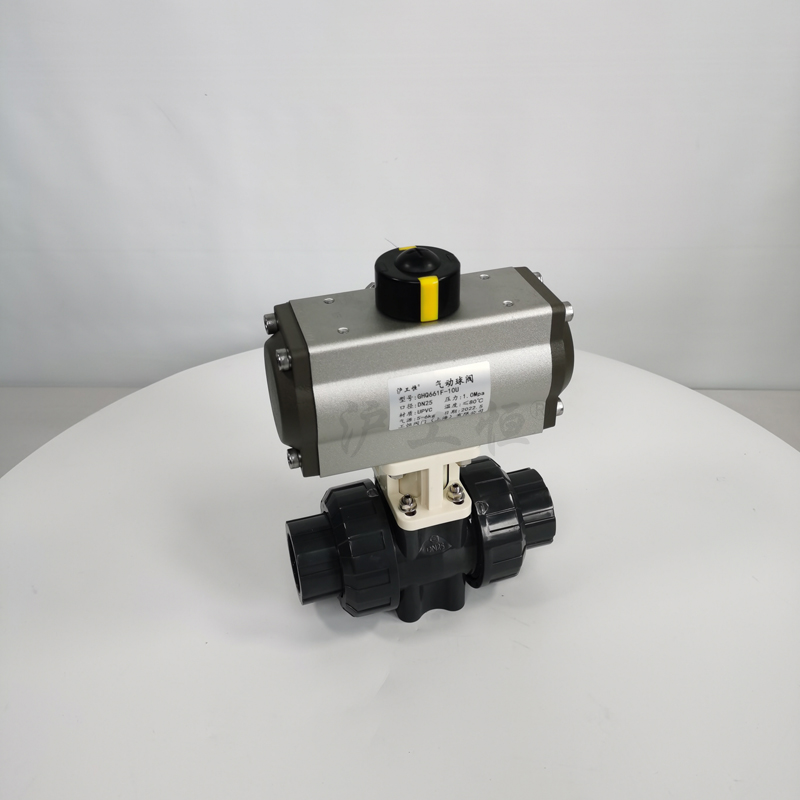

Q661F-10S气动塑料球阀概述:
气动塑料球阀是公司全塑阀门系列产品。Q661F-10S气动塑料球阀采用一体式气动执行器和塑料球阀组成,通过压缩空气即可直接进行开关量调节。Q661F-10S气动塑料球阀性能优良,密封圈采用F4,密封可靠,启闭力矩小,流体阻力小,启闭迅速,结构简单,外形美观。随着塑料管道在冷热给水和工业管道应用中所占比例的不断提高,塑料阀门的质量控制越来越显得尤其重要。由于塑料阀门所具有的质量轻 不吸附水垢、可与塑料管路一体化连接和使用寿命长的特点,其各方面应用的优势是其他阀门无法相比的。

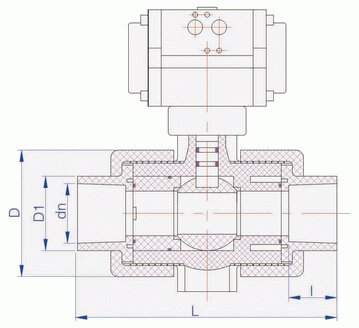

Q661F-10S气动塑料球阀外形结构图:
Q661F-10S气动塑料球阀连接尺寸:
公称通径
|
dn
|
I
|
D
|
D1
|
L
|
15
|
20
|
16
|
45
|
31
|
112
|
20
|
25
|
19
|
55
|
37
|
132
|
25
|
32
|
22
|
66
|
44
|
144
|
32
|
40
|
26
|
82
|
54
|
167
|
40
|
50
|
31
|
98
|
65
|
172
|
50
|
63
|
38
|
120
|
79
|
206
|
65
|
75
|
44
|
140
|
92
|
273
|
80
|
90
|
51
|
163
|
108
|
303
|
100
|
110
|
61
|
225
|
146
|
333
|
单位为毫米(mm)
|
Q661F-10S气动塑料球阀安装维护说明:
1、安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。
2、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
3、操作球阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。
4、阀应存放在干燥通风的室内,严禁堆放,库存球阀的两端通道必须封口,且启闭件应处于微开启状态。
