产品介绍:
产品名称
|

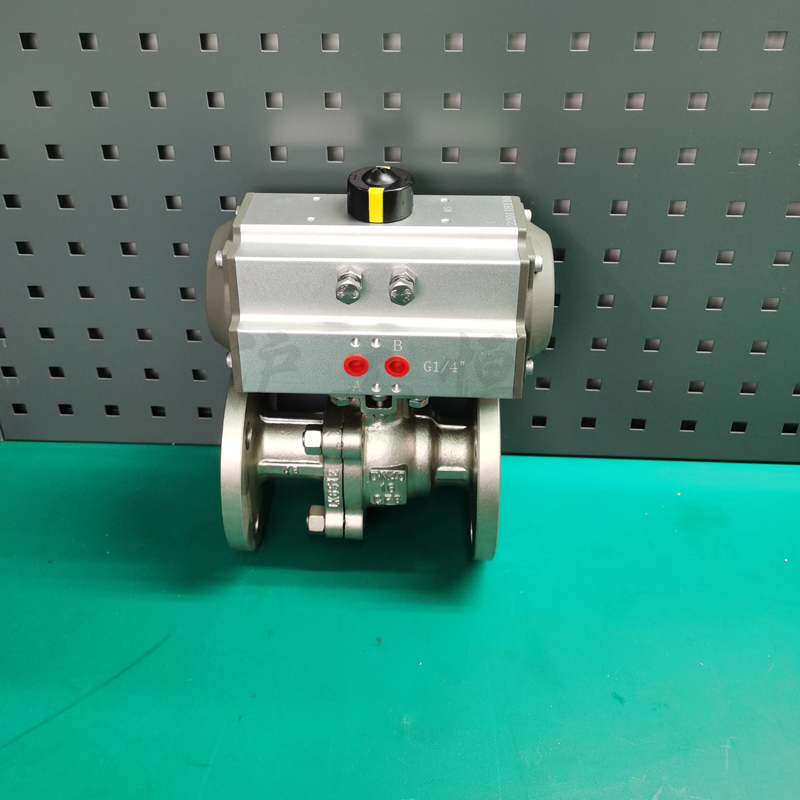

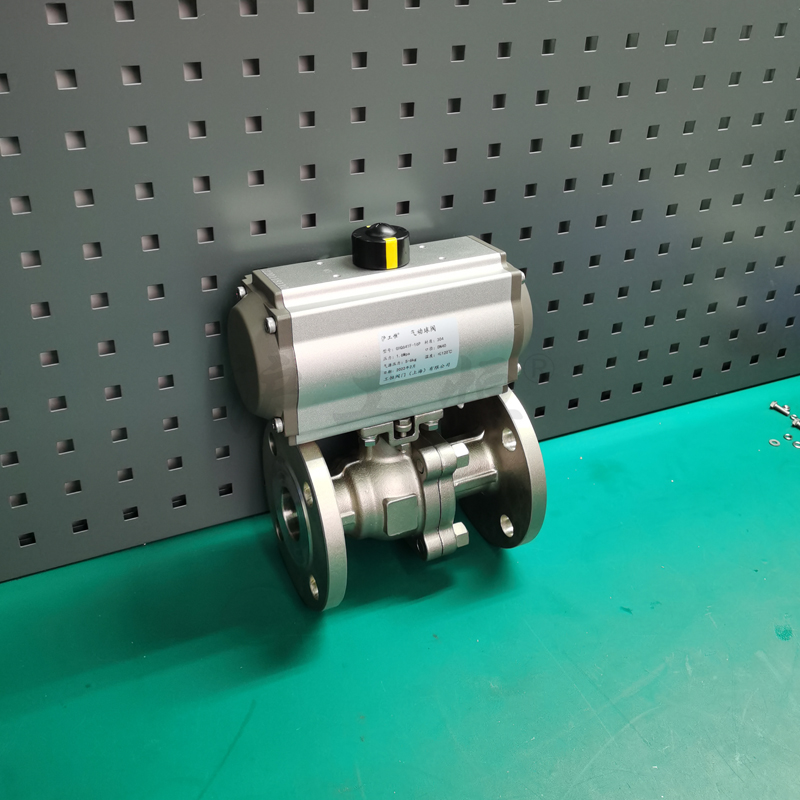

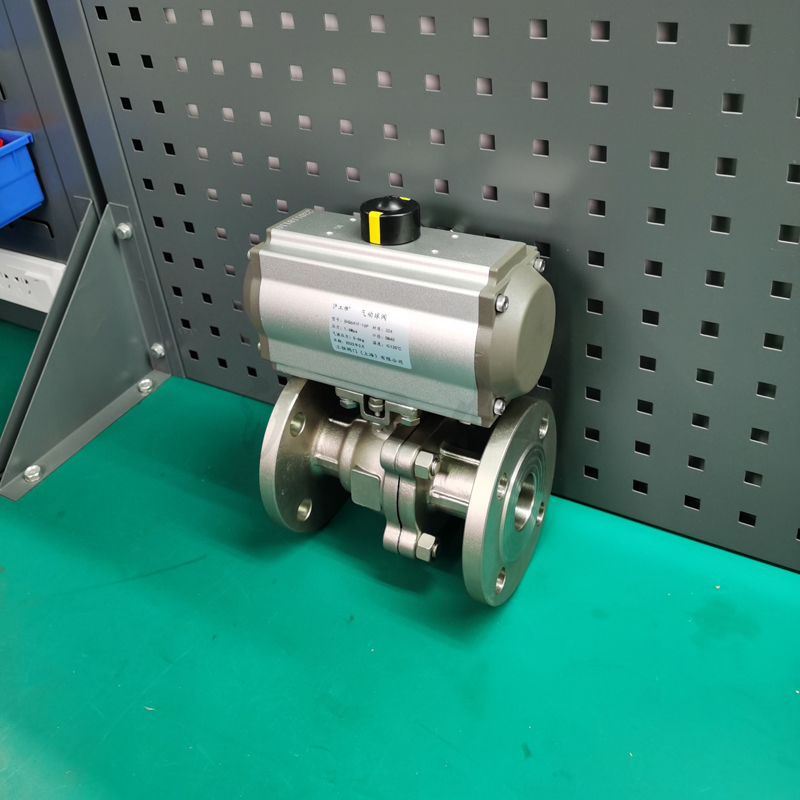

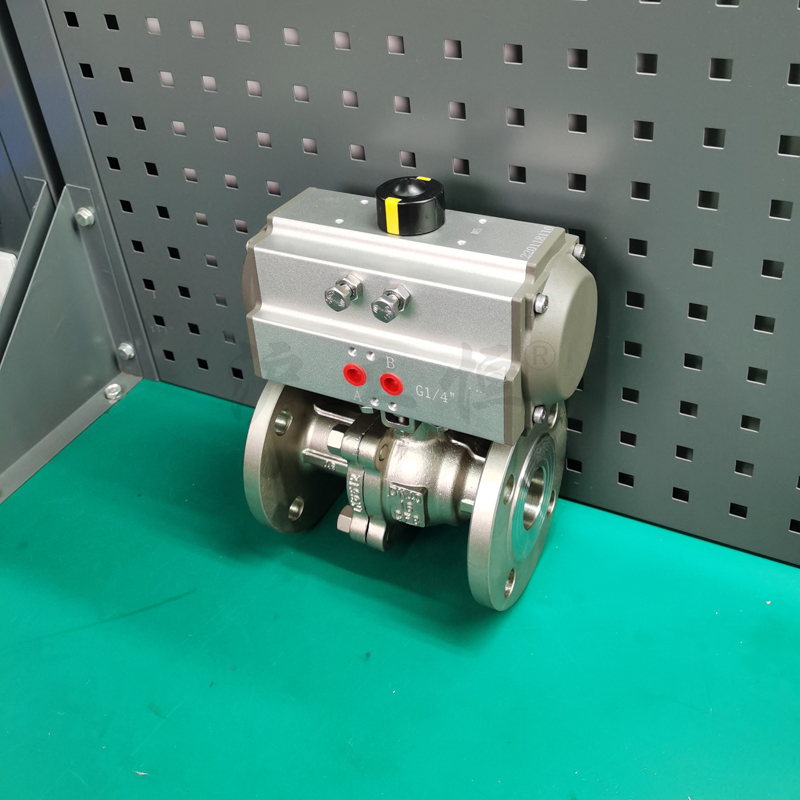

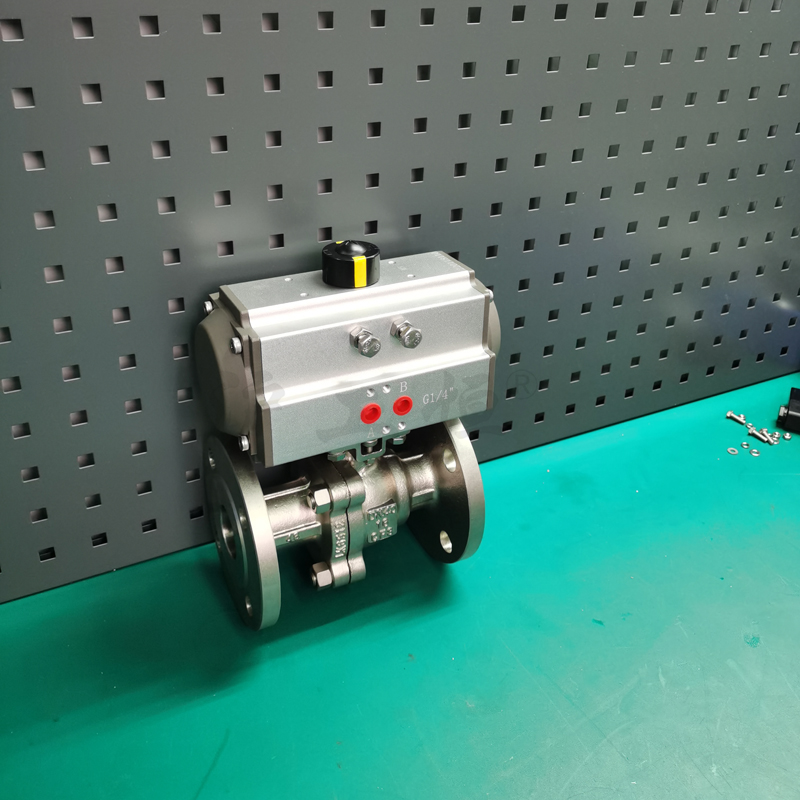

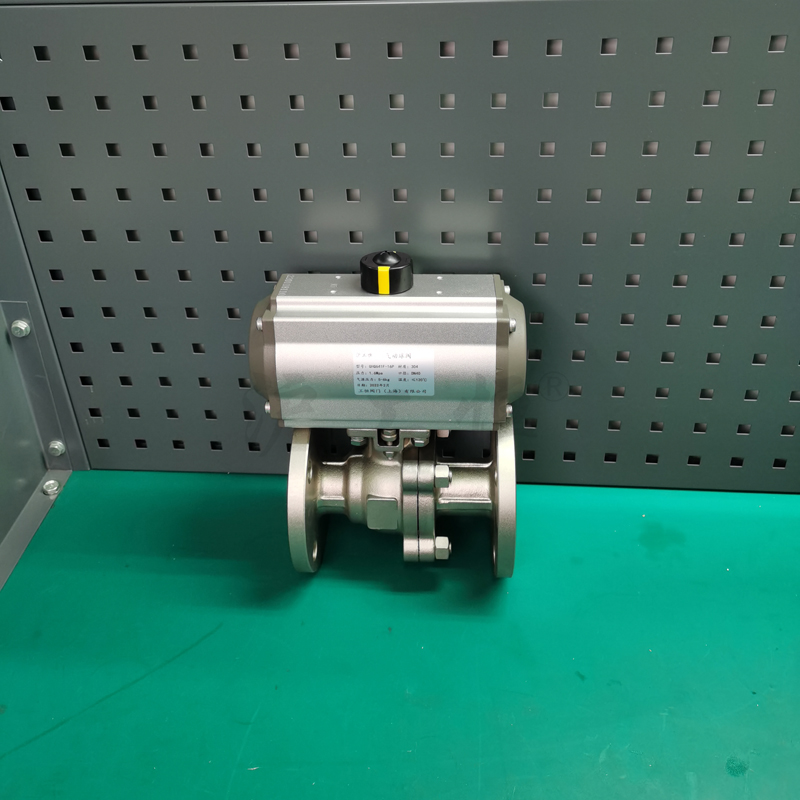

气动法兰球阀
|
产品型号
|
Q641F、Q641H、Q641Y、Q641W
|
公称通径
|
DN15-DN1800
|
压力范围
|
1.6-6.4MPa
|
阀体材质
|
铸钢、不锈钢304、316、316L
|
产品概述:
气动法兰球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。(1)、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。(2)、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。(3)、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。(4)、阀杆密封,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。(5)、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。(6)、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。(7)、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
执行机构介绍:
采用GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项:
根据不同控制和要求可选择下列附件:
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件:电气定位器、气动定位器、电气转换器。
3、气源处理附件:空气过滤减压阀、气源处理三联件。
4、手动机构:HVSD手操机构:
主要性能规范:
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C
|
|
R
|
|
主要 零件
|
阀体
|
WCB
|
ZG1Cr18 Ni9Ti
|
ZG1Cr18Ni 12Mo2Ti
|
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯 金属密封
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用 工况
|
适用 介质
|
蒸汽、 水、油品
|
硝酸类
|
醋酸类
|
|
适用 温度
|
-28℃ - 300℃
|
|
执行器
|
型号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
|
气源 压力
|
0.4-0.7MPa
|
|
试验压力 (Mpa)
|
公称压力(Mpa)
|
压力级(class)
|
JIS(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
声明:本文中所有文字、数据、图片均只适用于参考,GHQ641F-40P气动高平台法兰球阀 不锈钢快速切断阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
