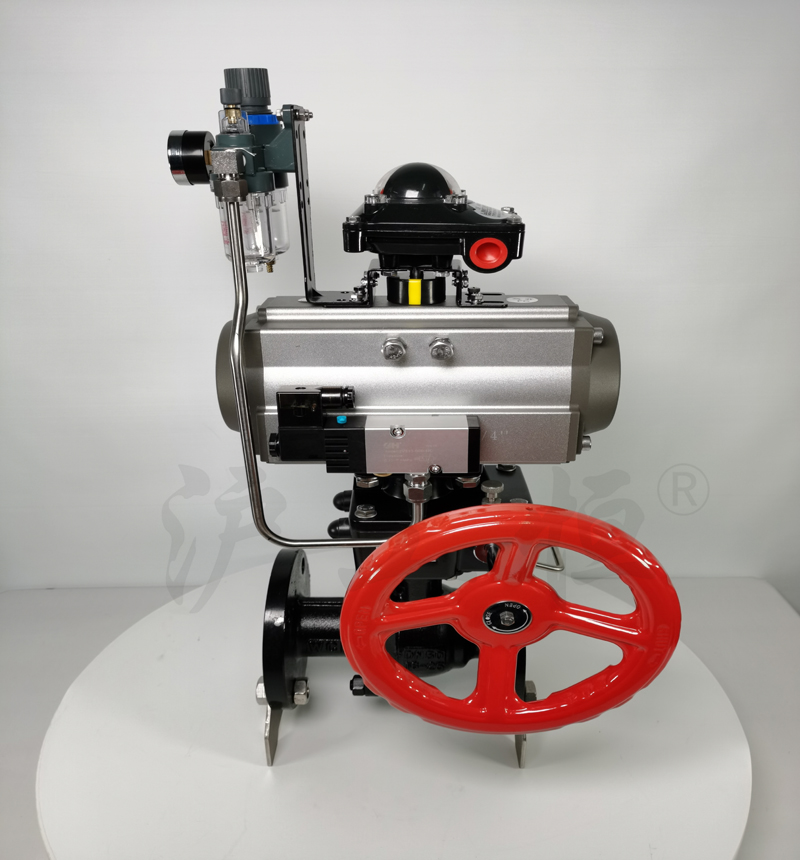

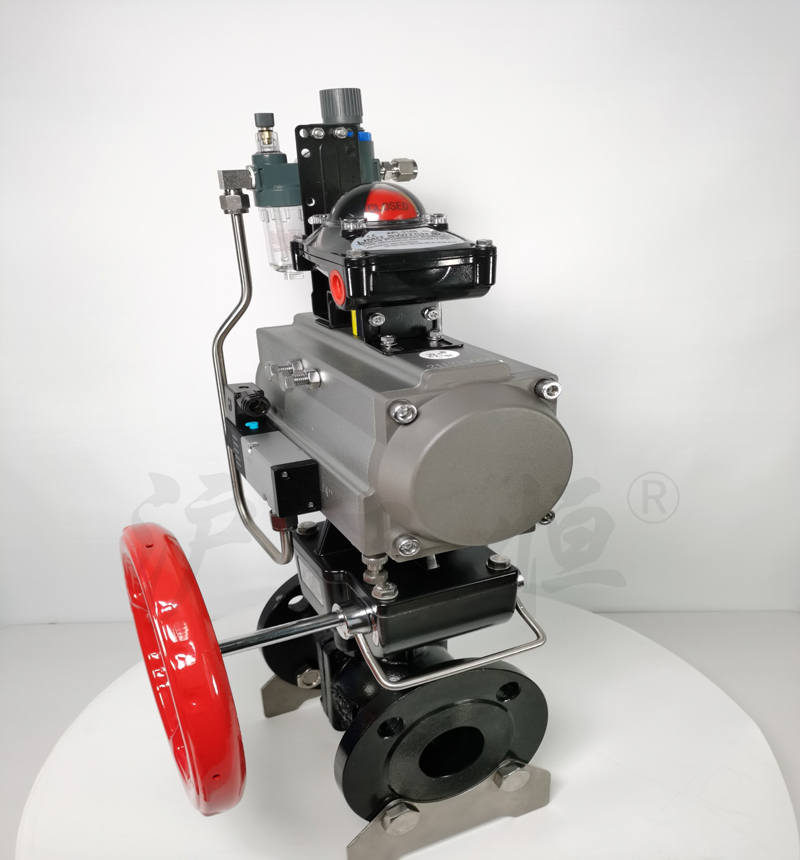

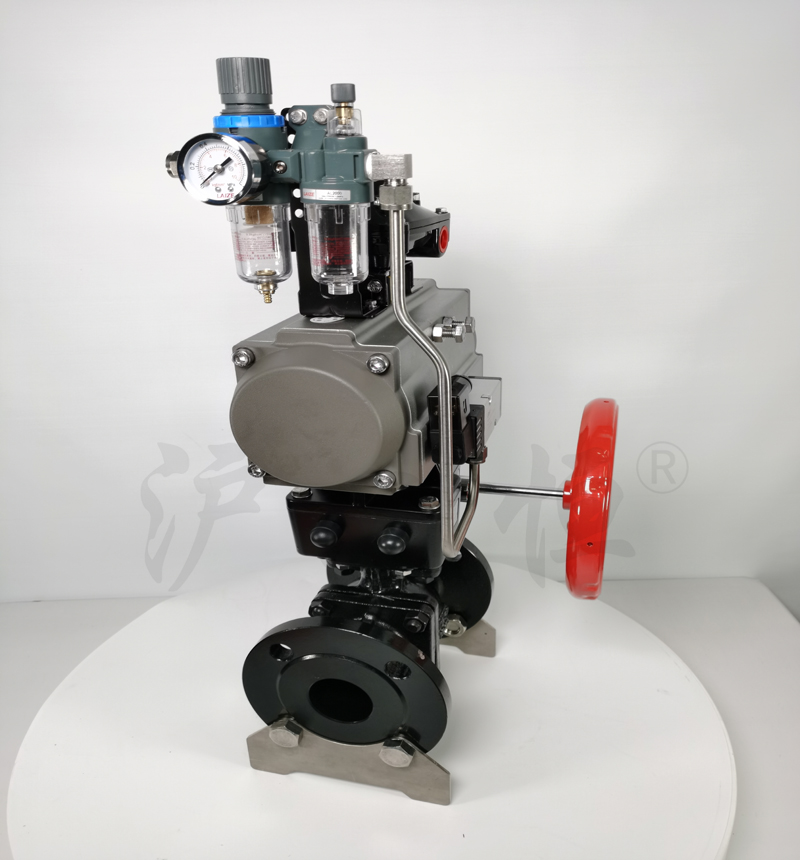

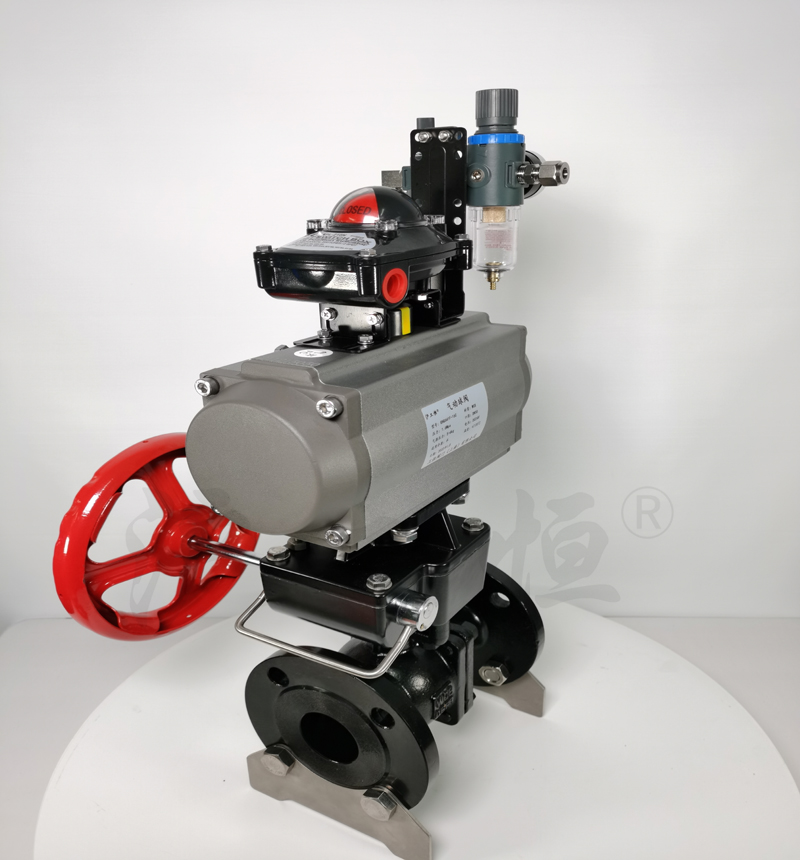

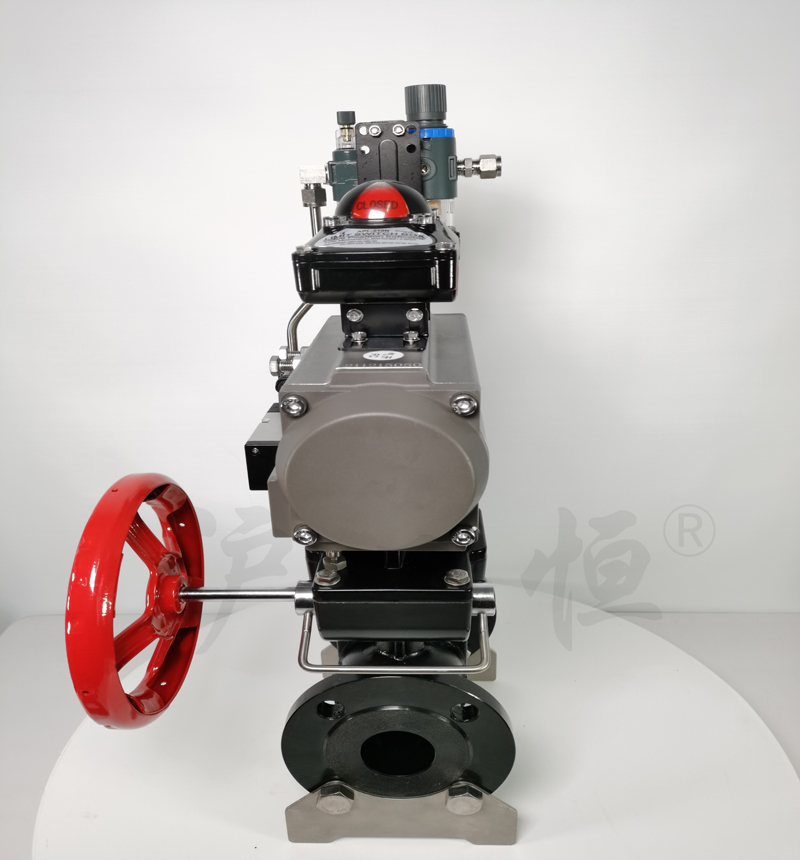

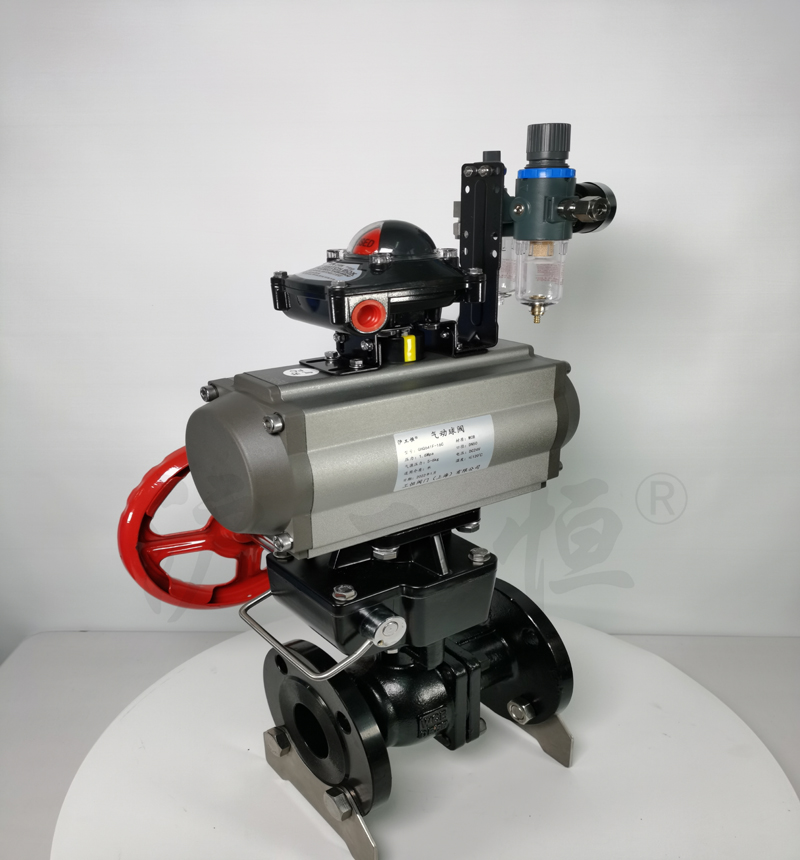

GHQ641F-16C带手动功能气动球阀，碳钢气动软密封球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

产品简介
GHQ641F-16C带手动功能气动球阀是由球阀和气动执行器组成，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。应用于水处理、空气处理、冶金、天然气、油品、化工行业、造纸、印染等。

技术参数：
球阀温度：软-20℃-200℃、硬-29℃-350℃；设计标准：GB/T12237-1989、DIN3357/1、2:API608法兰尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；气缸形式：双作用、单作用（弹簧复位式）气源压力：双作用4～8bar、单作用5～8bar

主要尺寸及执行器配置(1.6Mpa)

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2		f	Z-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GTD52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	AW17/AW20S

声明：本文中所有文字、数据、图片均只适用于参考，GHQ641F-16C带手动功能气动球阀，碳钢气动软密封球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
