球阀

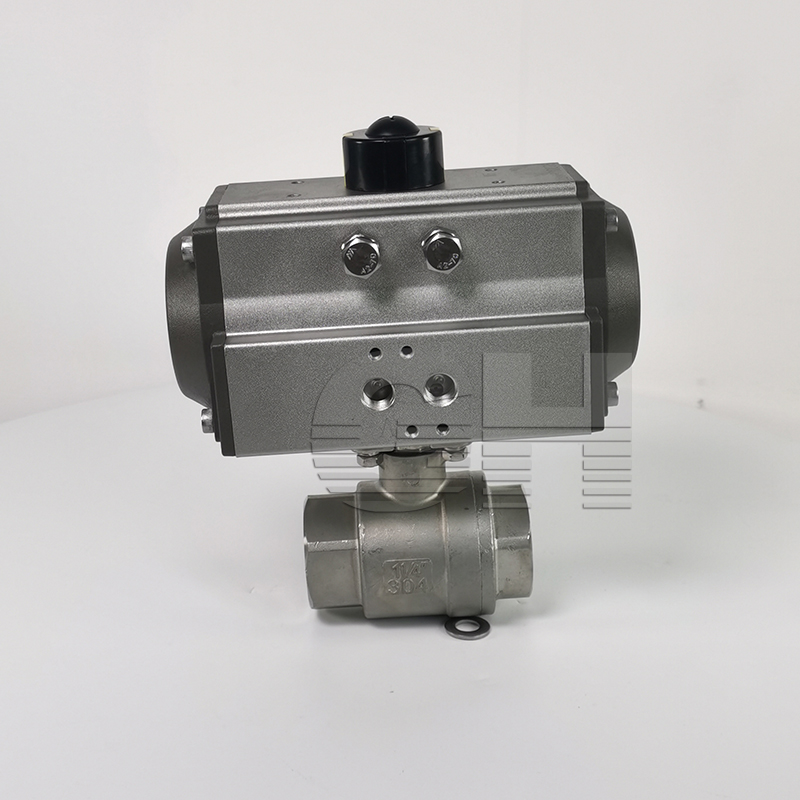

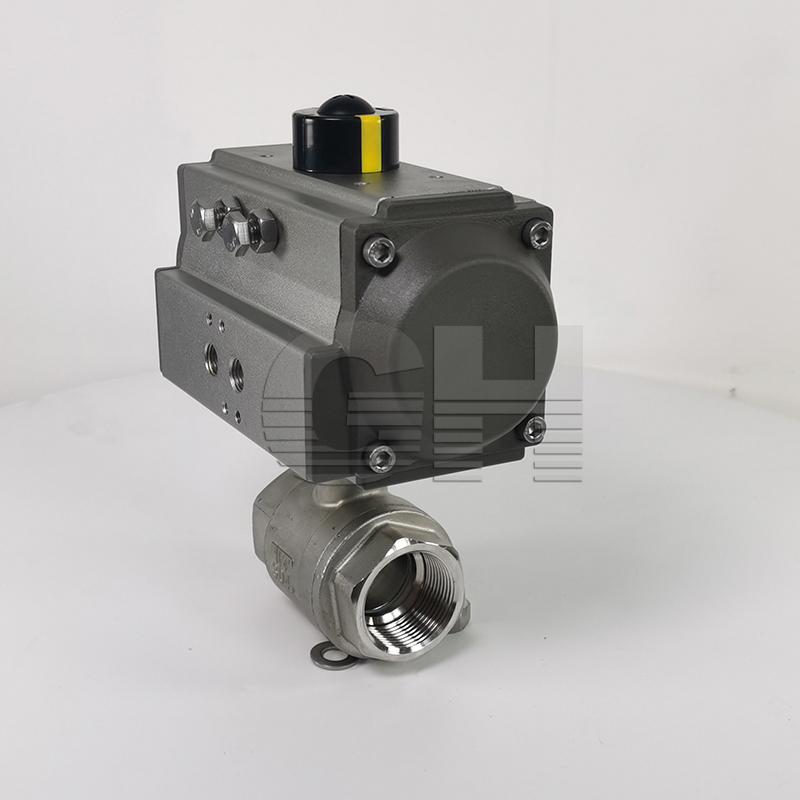

QD-16P二片式气动内螺纹开关球阀不锈钢二片式气动球阀快速启闭开关球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	QD-16P
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN6-100（mm）
适用介质 :	水、油、气及某些腐蚀性液体	压力环境 :	常压
工作温度 :	常温	标准:	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

气动二片式球阀概述：
气动两片式球阀分为两段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构，密封好，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、氨盐水、中和水等多种介质。

主要技术参数：

公称通径 DN(mm)		6-100
公称压力 PN(MPa)		1.6
公称压力 PS(MPa)	强度试验	2.4
	密封试验	1.8
材料 \ 材料代号		C			R
主要零件	阀体	WCB		CF8 304	CF8M 316
	球体	WCB		CF8 304	CF8M 316i
	阀杆	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品
	适用温度	-28 ℃ -300 ℃
气动装置	型号	OBD 系列
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GBT/12238	Gb12221	/	GB/T13927	GB13927

声明：本文中所有文字、数据、图片均只适用于参考，QD-16P二片式气动内螺纹开关球阀不锈钢二片式气动球阀快速启闭开关球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
