程控电动调节球阀 GHQ9T11F电动调节球阀不锈钢法兰球阀上海电动球阀生产

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌	沪工恒	型号 :	GHQ9T11F
材质 :	不锈钢	连接方式	法兰
结构形式 :	浮动球球阀	公称通径 :	6-50
适用介质 :	弱酸碱介质	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

电动高压螺纹球阀产品概述

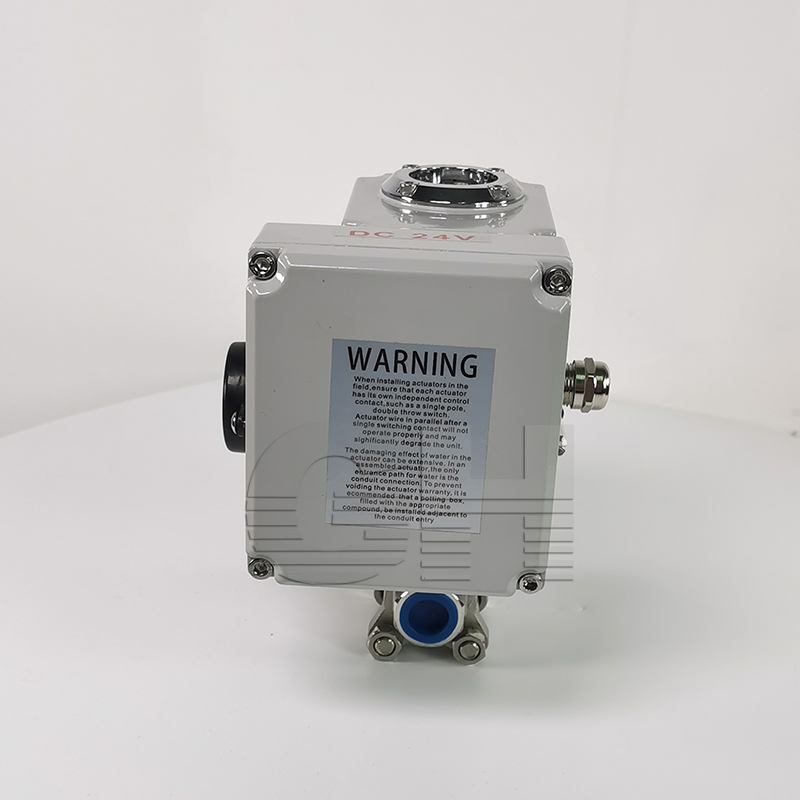

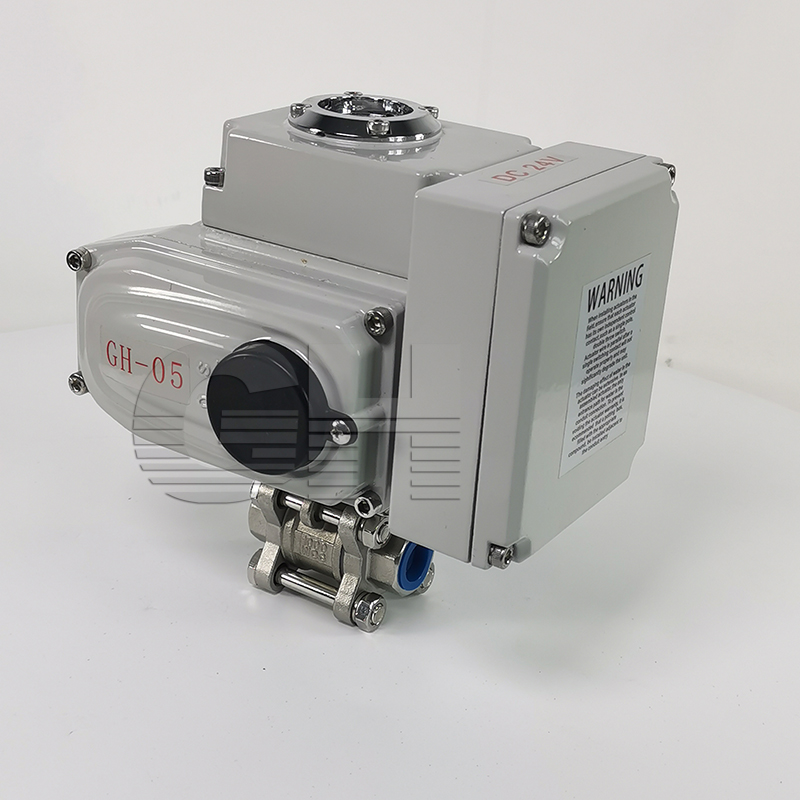

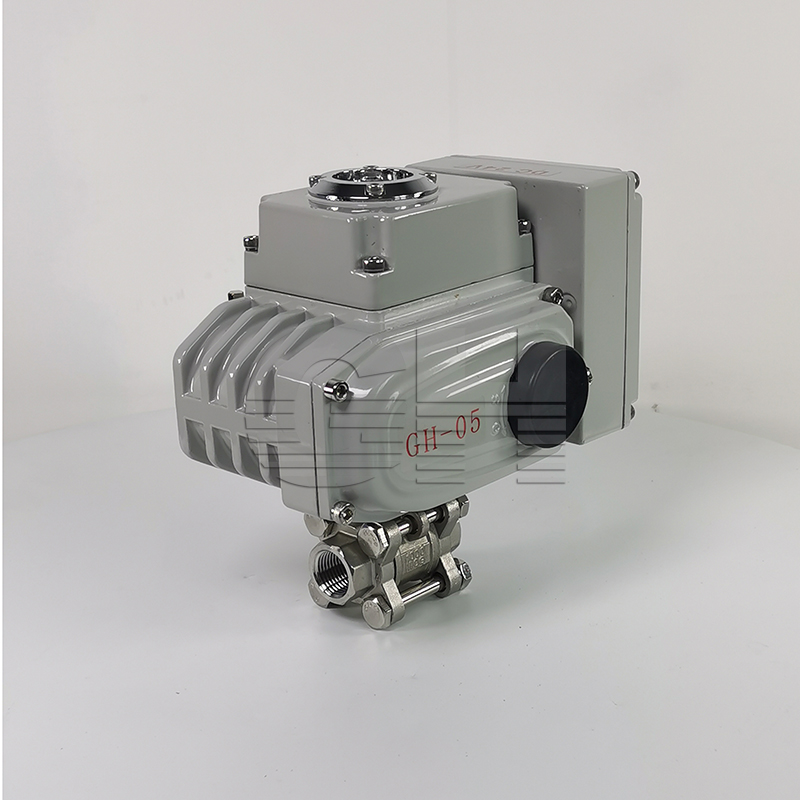

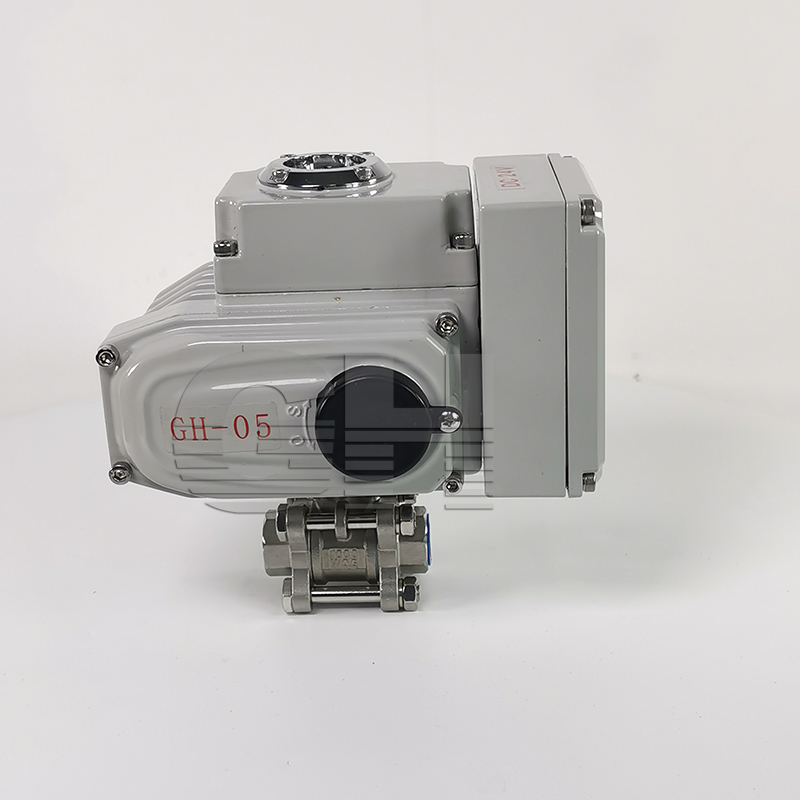

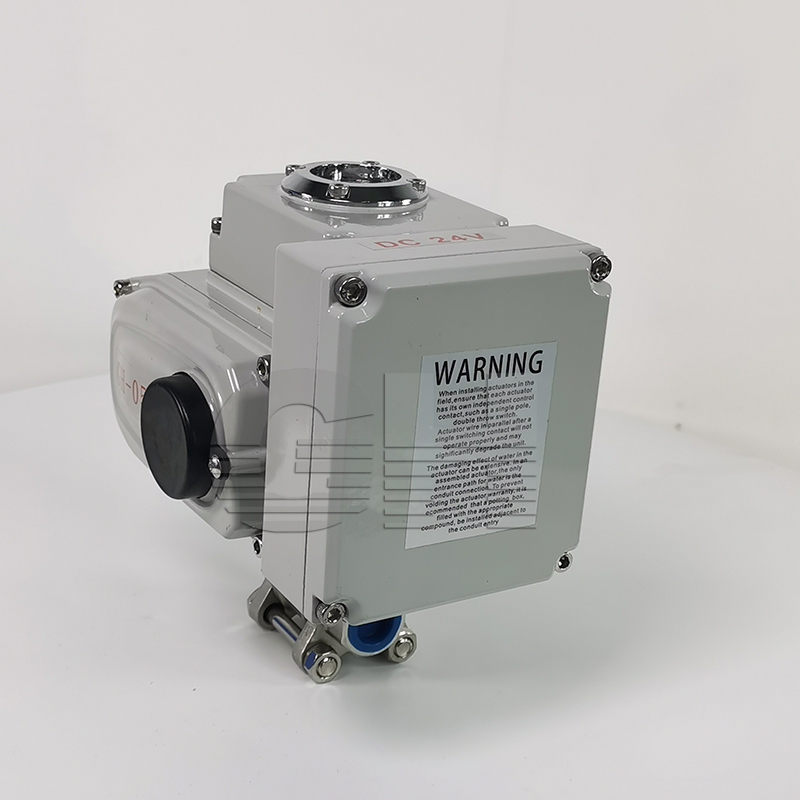

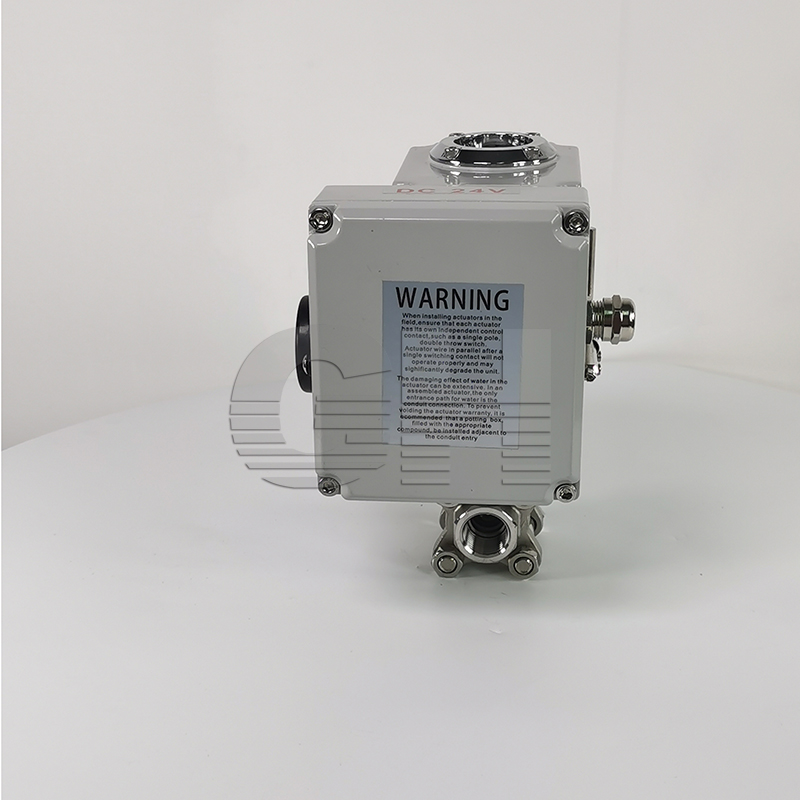

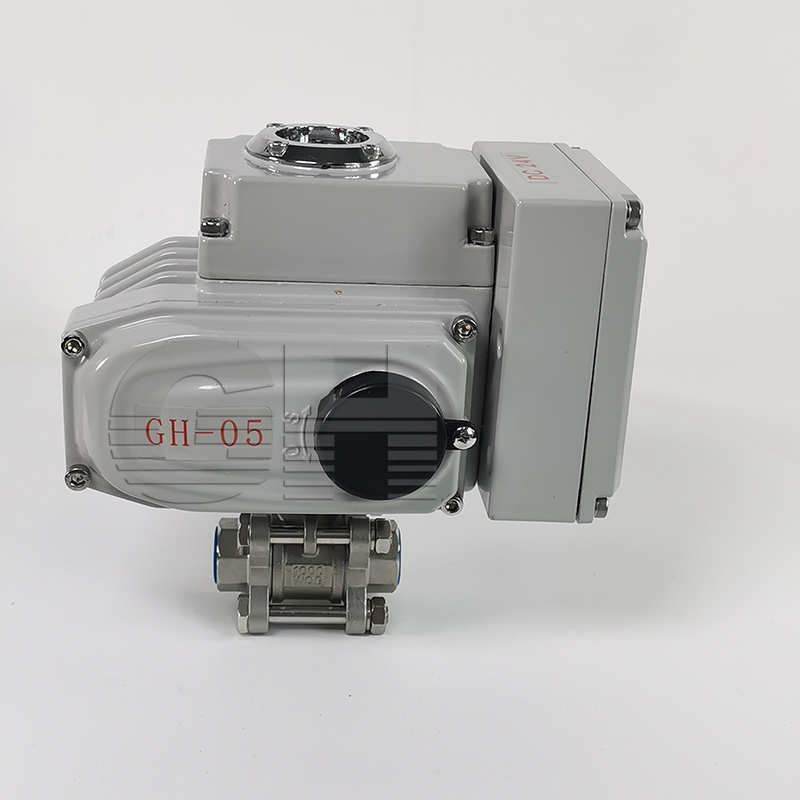

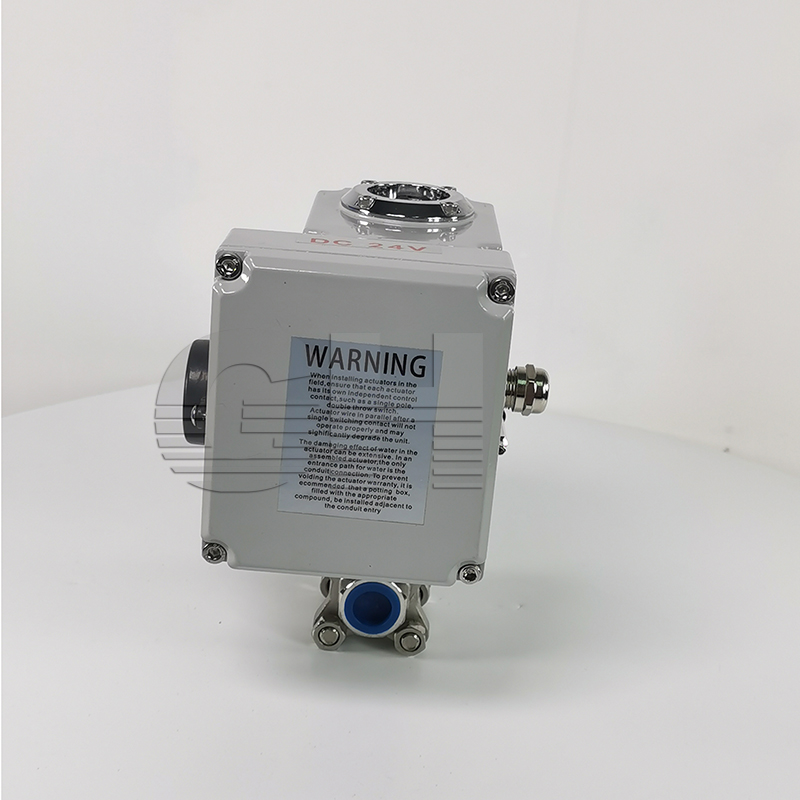

电动高压螺纹球阀是由锻钢高压阀体及电子式角行程电动执行器组成。电动执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压螺纹球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在大工作压力下能够保持其结构的抗压均匀性。适用介质：水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压螺纹球阀广泛应用于化工、石油、冶金、等行业及含介质、杂质多、腐蚀严重的场合。

电动高压螺纹球阀主要技术参数及性能

公称通径 DN(mm)06580100

允许压差(MPa)	≤公称压力
阀体形式	三分体式锻造阀体
公称压力	PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB
连接形式	螺纹式（外螺纹、内螺纹）
密封填料	尼龙、V型聚四氟乙烯填料等
阀芯形式	O型球体阀芯
流量特性	近似快开特性
动作范围	0～90°、0～360°
泄露量Q	软密封：零泄漏
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1
配置执行机构	可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

电动高压螺纹球阀执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型BV-TORK系列执行器参数

电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能

电动高压螺纹球阀主要零件材料

零件名称零件材料

阀体	304	316	316L
球体	304	316	316L
阀杆	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯、高压尼龙密封
填料	V型PTFE、增强四氟

电动高压螺纹球阀主要性能指标

公称通径DN(mm)DN15-300

公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气类(温度≤130℃)类(温度≤200℃)
