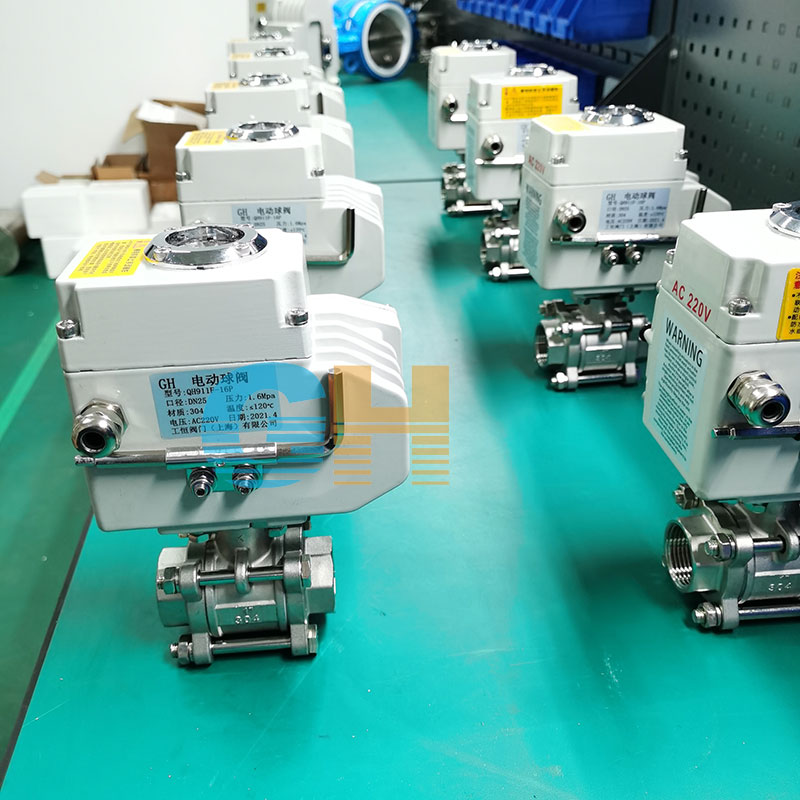

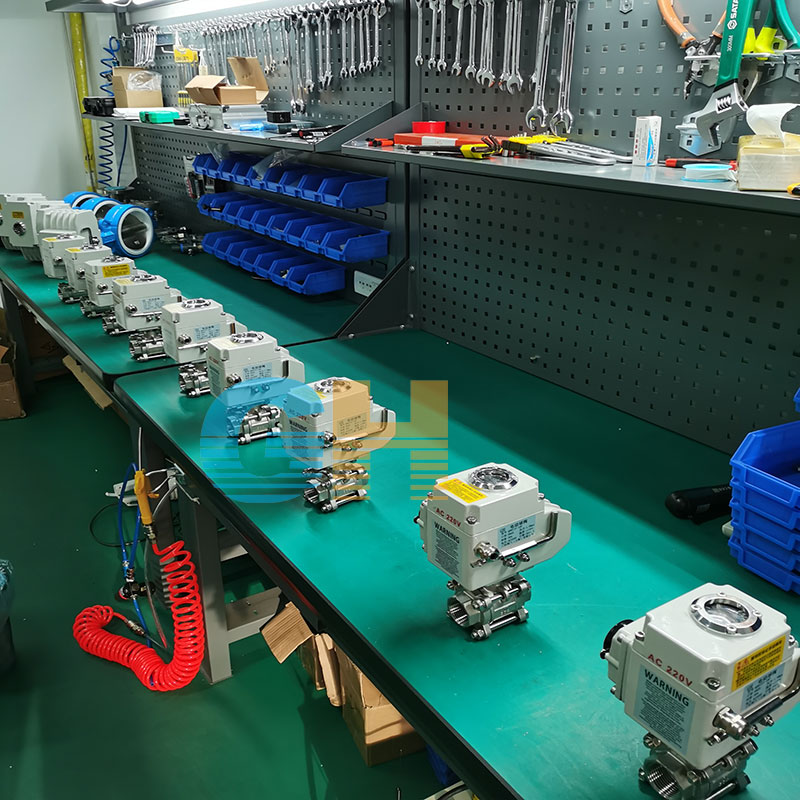

Q911F-16P三片式不锈钢电动球阀，高平台直联电动球阀

产品型号：Q911F-16P
口径(DN)：DN15~DN100(mm)
压力(PN)：0.6-1.6Mpa
产品价格：电议

产品详情

品牌 :	GH/工恒	型号 :Q911F	Q911F
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN10～100mm
适用介质 :	水、蒸汽、油品等	压力环境 :	常压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

q911f-16p不锈钢电动球阀标准型电动螺纹球阀dn25简介
蝶灵阀门生产的Q911内螺纹电动球阀适用于两位切断、调节的场合。内螺纹电动球阀阀与执行机构的连接采用直连方式，内螺纹电动球阀电动执行机构内置伺服系统，无须另配伺服放大器，内螺纹电动球阀输入4-20mA信号220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，内螺纹电动球阀以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。内螺纹电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

q911f-16p不锈钢电动球阀标准型电动螺纹球阀dn25规格参数

执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～100mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80
			250:1
手动	同附带手柄	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2〞进线线锁

q911f-16p不锈钢电动球阀标准型电动螺纹球阀dn25技术参数和性能

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

q911f-16p不锈钢电动球阀标准型电动螺纹球阀dn25主要零件材料

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	等腐蚀性介质	等腐蚀介质	水、蒸汽、油品等	等腐蚀性介质	等腐蚀介质
适用工况	适用温度	-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

q911f-16p不锈钢电动球阀标准型电动螺纹球阀dn25主要外形尺寸

公称通径		内螺纹连接						对焊连接
mm	inch	D	L (mm)	H	管螺纹G		重量 (Kg)	尺寸(mm)			重量 (Kg)
mm	inch	D	L (mm)	H	管螺纹G		重量 (Kg)	L	D1	D2	重量 (Kg)
10	3/8	10	60	57	3/8″	95	0.34	70	10	18	0.32
15	1/2	15	75	68	1/2″	110	0.47	75	15	24	0.48
20	3/4	20	80	70	3/4″	110	0.68	90	20	28	0.68
25	1	25	90	80	1″	140	1.2	100	25	34	1.2
32	11/4	32	110	85	11/4″	140	1.9	110	32	41	1.9
40	11/2	38	125	100	11/2″	180	2.7	128	38	49	2.7
50	2	50	144	110	2″	180	3.9	154	50	62	3.8
65	21/2	64	186	130	21/2″	200	7.1	193	64	78	7.0
80	3	78	206	150	3″	250	11.5	222	78	94	11.4
100	4	98	240	170	4″	250	20.5	273	98	124	20.3

执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验：JB/T 9092、API 598。

声明：本文中所有文字、数据、图片均只适用于参考，Q911F-16P三片式不锈钢电动球阀，高平台直联电动球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
