XQ11F-16P手动信号开关球阀

产品型号：XQ11F
口径(DN)：DN15~DN100(mm)
压力(PN)：0.6~6.4MpaMpa
产品价格：电议

产品详情

品牌 :	GH/工恒	型号 :	XQ11F
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN15 DN100
适用介质 :	水、油品、气体	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

手动信号反馈球阀

参数

名称:XQ11F-16P手动信号开关球阀
型号: XQ11F-16P
公称通径: DN15 DN100mm ;
公称压力: PN1.6 PN2.5Mpa;
适用温度: -20℃ ~150℃;
阀体材质:铸钢、不锈钢;
适用介质: 水、油品、气体类; 其他名称：信号反馈球阀信号反馈内螺纹球阀信号反馈法兰球阀信号反馈手动球阀信号反馈气动球阀信号反馈电动球阀

概述

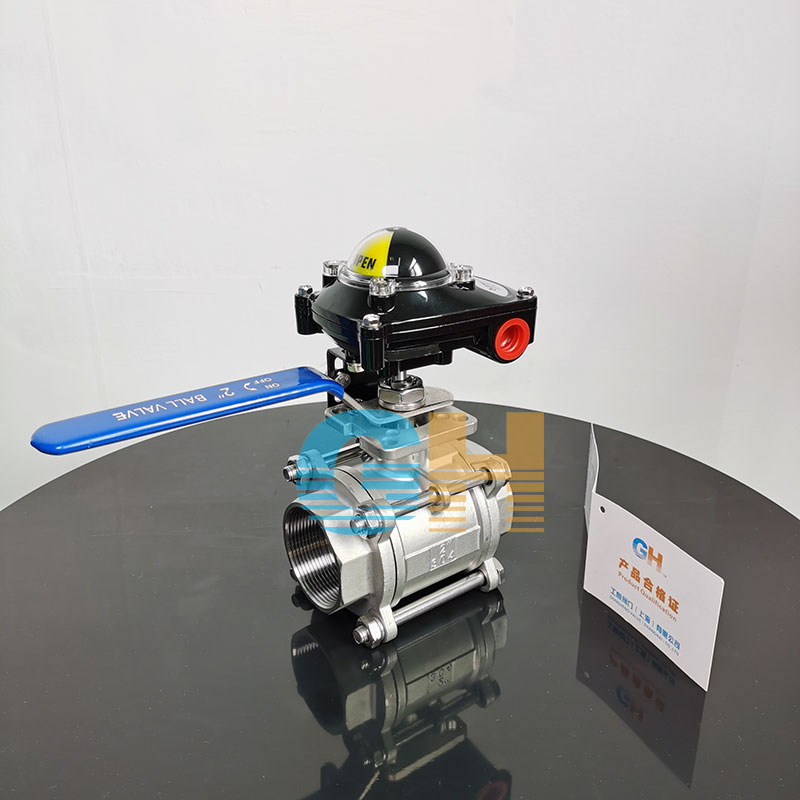

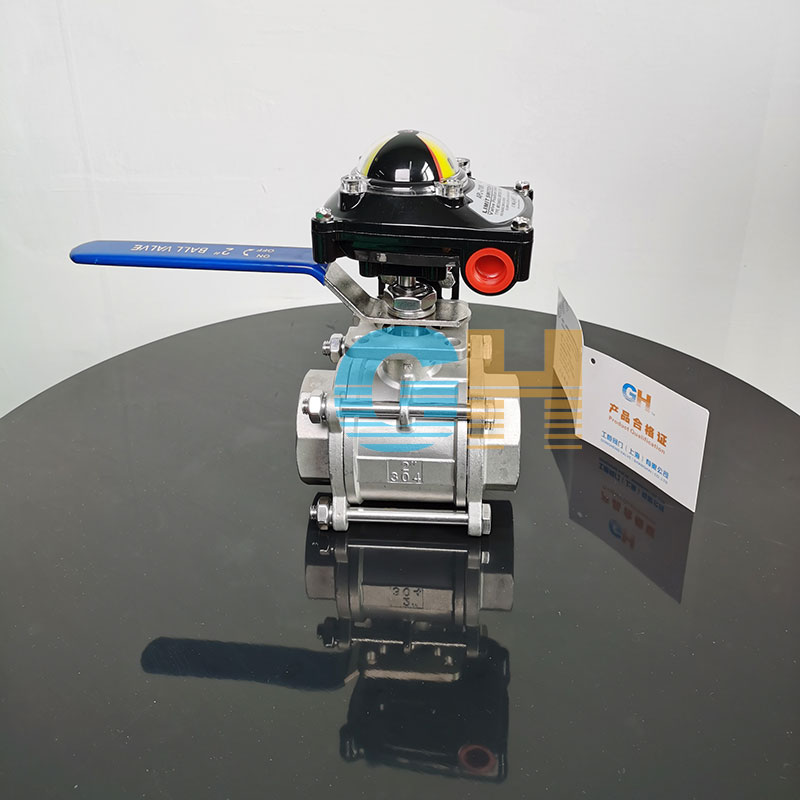

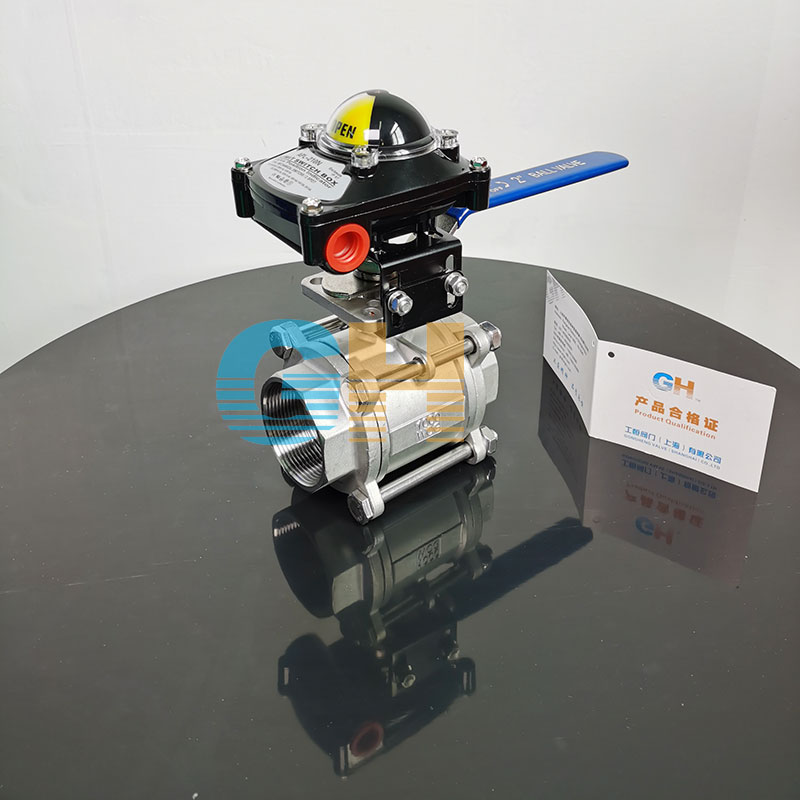

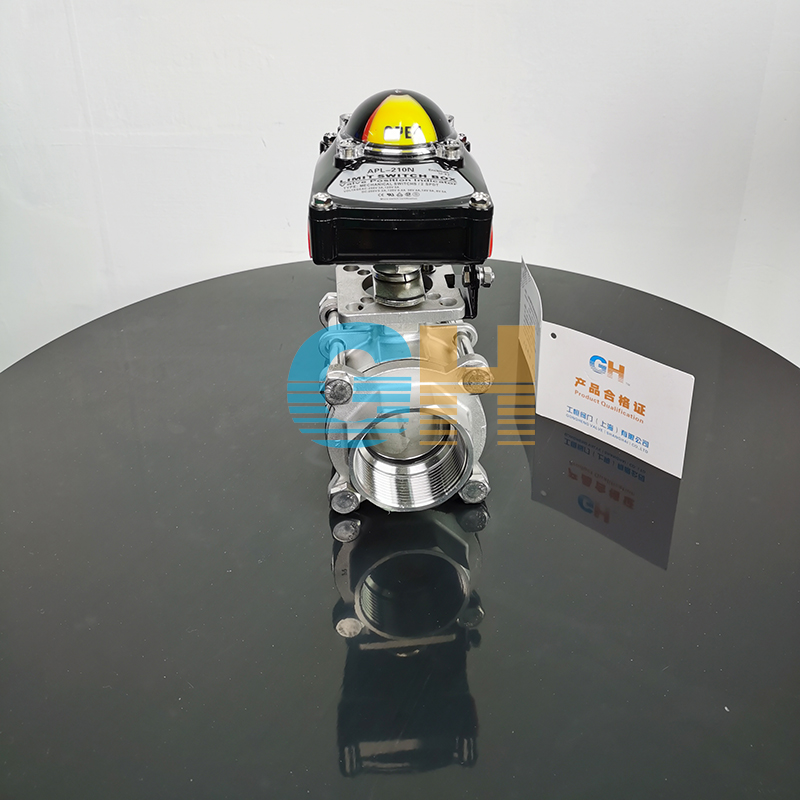

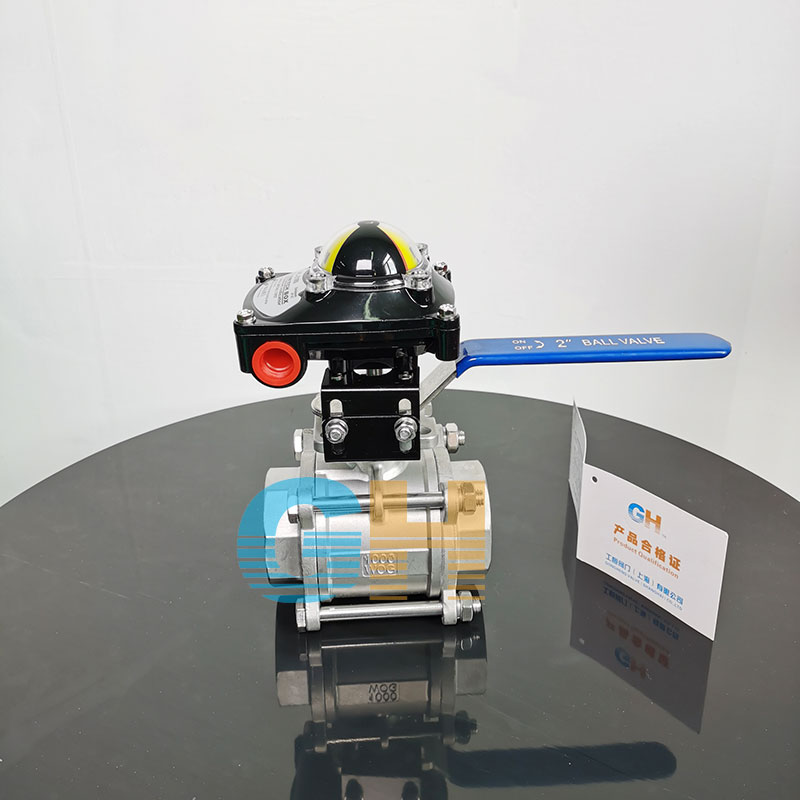

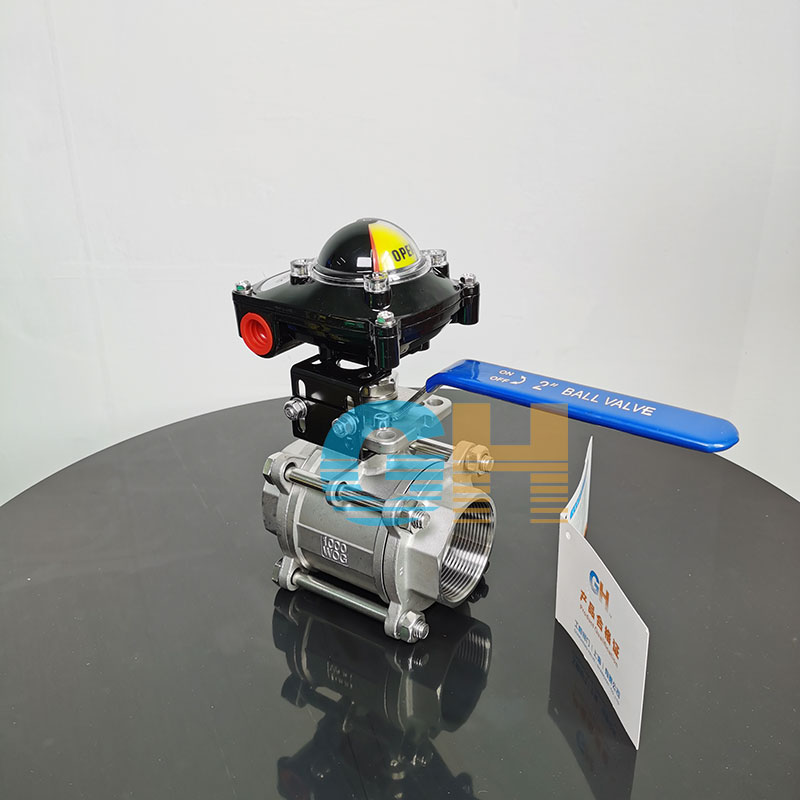

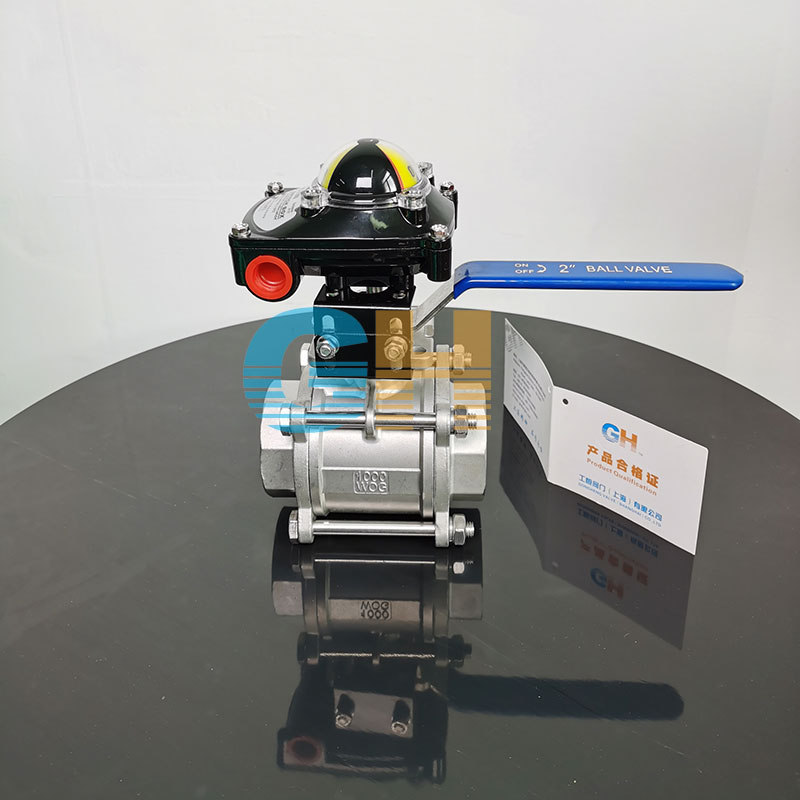

XQ11F-16P由不锈钢螺纹球阀与ALS/APL系列信号反馈器(限位开关箱)组成，在开启或关闭位置以开关量时将信号信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。

工作原理

ALS系列阀门限位开关箱检测的阀位转角位移，通过轴连接件或反馈杆使传动产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指票器就是显示。

限位开关特点

质量可靠：在ISO9001质量保证体系下组织生产，使产品性能稳定、质量可靠。
外型美观：精密压铸铝合金壳体，粉末涂层，外型美观，有很强的机械强度和防腐能力。
现场指示：控制阀开关位置通过指示器现场就地指示。
安装便：支架连接孔设计合理，安装方便。
调整简单：快速置位凸轮，通过花键轴和弹簧安装，可不用工具360°调整至工作位置。
