球阀

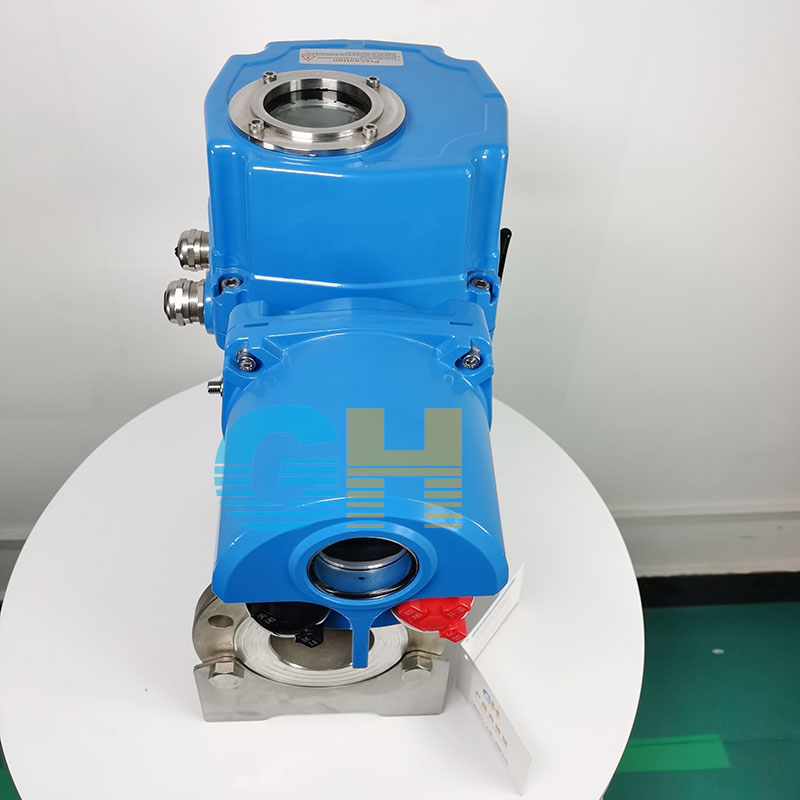

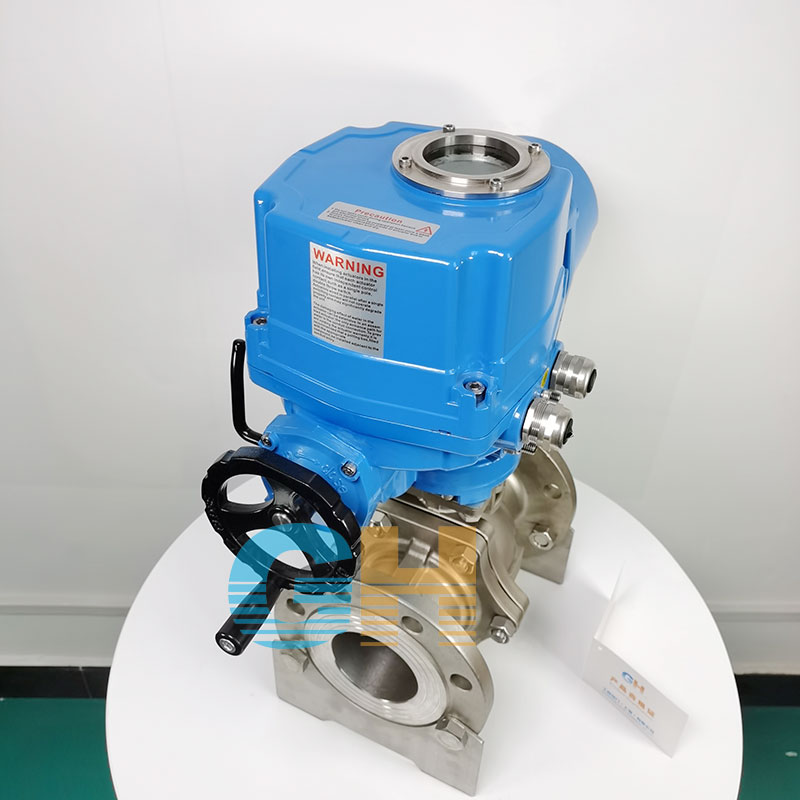

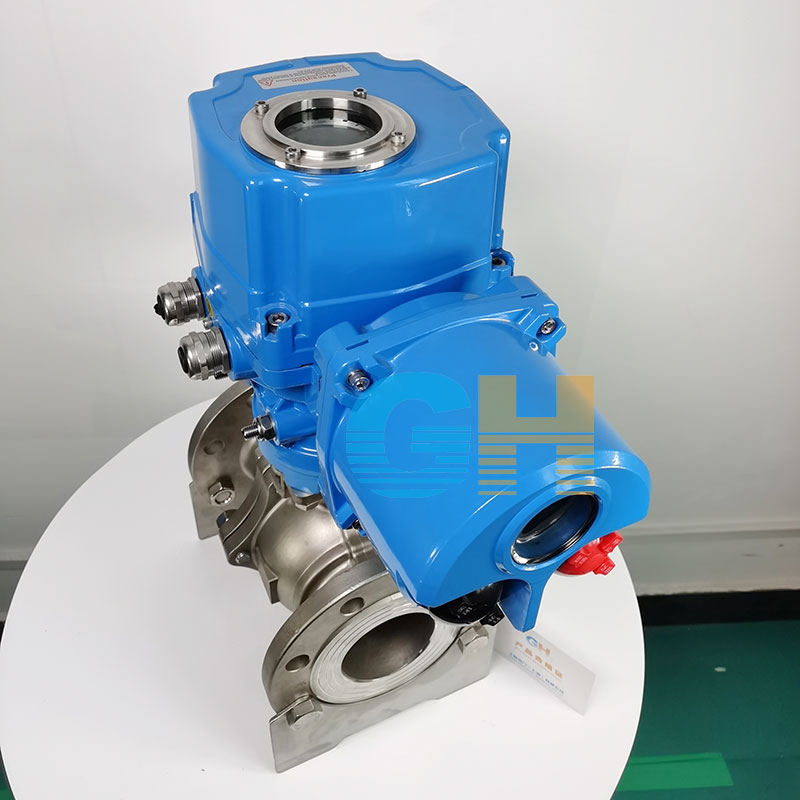

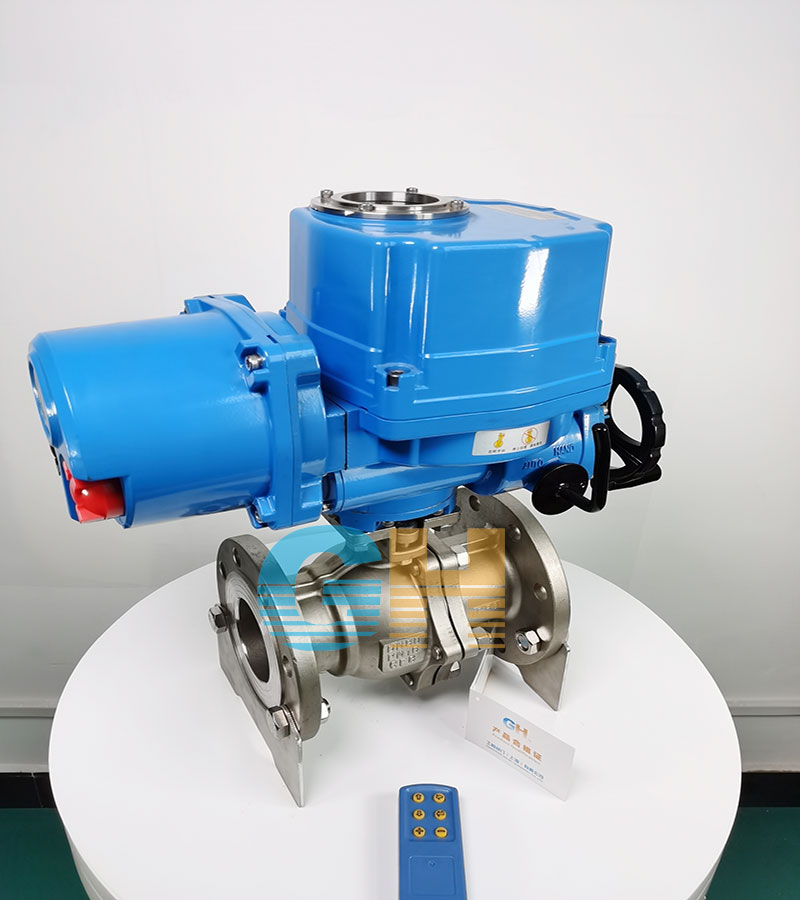

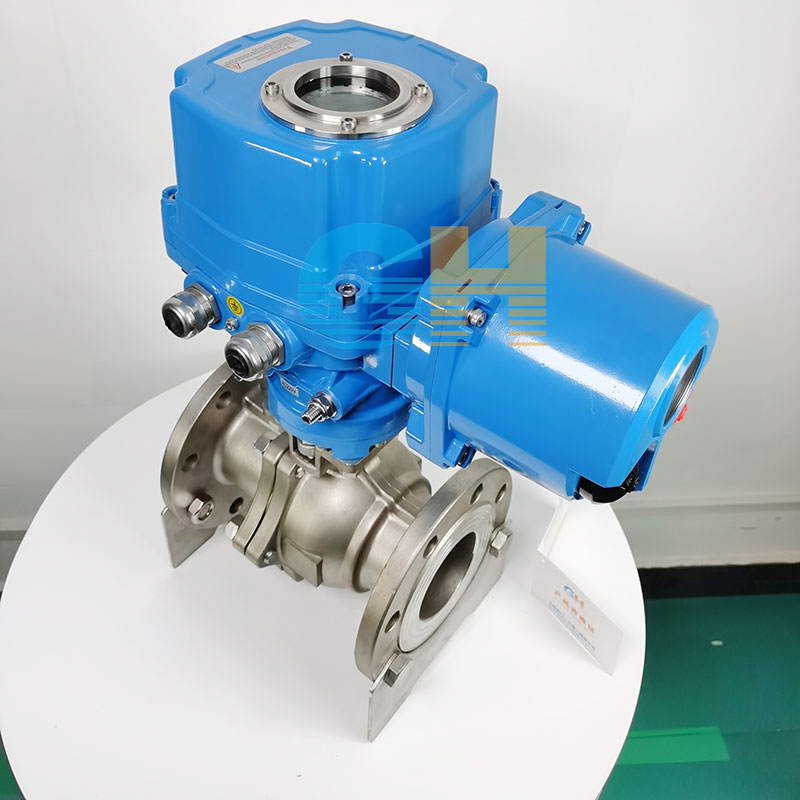

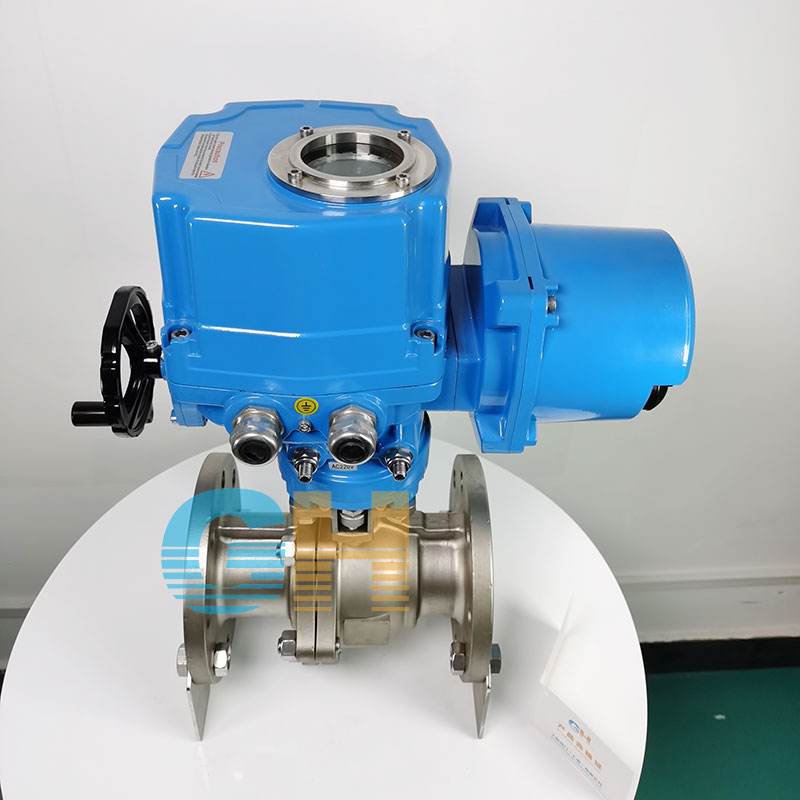

GHQ941F-16P不锈钢电动智能球阀,电动法兰球阀-QT电动执行器
GHQ941F-16P不锈钢电动智能球阀,电动法兰球阀-QT电动执行器
产品型号:GHQ941F-16P
口径(DN):DN15-DN300(mm)
压力(PN):0.6Mpa-6.4MpaMpa
产品价格: 电议
在线咨询
  • 产品详情
    品牌 : 沪工恒 型号 : GHQ941F-16P
    材质 : 不锈钢 连接形式 : 法兰
    结构形式 : 浮动球球阀 公称通径 : DN15-DN300mm
    适用介质 : 粘稠,含颗粒,纤维性质的场合 压力环境 : 高压
    工作温度 : 高温 标准 : 国标
    流动方向 : 单向 驱动方式 : 电动
    零部件及配件 : 执行器 用途 : 截止
    类型(通道位置) : 二通式
    产品详情
    Product details




    产品概述:
    ZDJR智能电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源可控制运转,具有功能强、体积小、轻便宜人、性能好、配套简单、流通能力大、适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀应用于食品、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

    主要技术参数:
    ①、结构形式:角型单座铸造阀
    ②、公称通径:20-300mm
    ③、公称压力: 1.6-6.4Mpa
    ④、连接形式:法兰式按JB78-59、JB79-59
    ⑤、材料:HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

    阀内组件:
    ①、阀芯形式:O型阀芯
    ②、流量特性:快开型
    ③、材 料: 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
    ④、密封面材料:聚四氟乙烯、PPL、硬密封。

    执行机构:
    ①、类型:可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
    ②、技术参数和性能:请参阅相应执行机构与阀门定位器说明书。

    理想流量特性表:

    公称通径(DN) 不同开度角下的Kv值
    温度 10o 20o 30o 40o 50o 60o 70o 80o 90o
    50 2 4 9 17 32 60 97 151 215
    80 6 11 22 44 83 155 250 389 550
    100 9 18 35 71 133 248 398 620 890
    150 20 40 8/0 160 300 560 900 1400 2000
    200 36 72 143 286 737 1002 1611 2506 3580
    250 57 113 226 453 848 1582 2543 3955 5650
    300 81 163 325 651 1220 2278 3661 5695 8100

    规格参数:

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    流量系数(Kv) 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
    可调动作范围 0-90o
    允许压差△P 小于公称压力(1.6MPa)
    泄漏量Q 按AP1598标准测试 无泄漏
    环境温度℃ -20~60℃
    基本误差 ±2.5%
    回差 ±2.5%
    死区 1%
    可调范围 250:1 350:1
    配用执行机构 PSQ101, 381RSA-05DTR-05 DTR-10 PSQ201, DTR-20381RSC-30 DTR-40381RSC-50 PSQ701DTR-60

    外形及连接尺寸:

    公称通径DN L D H L1 D1   Z-Ød H1 L2
    压力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
    15 130/130/130 95 275 157 65 14/16/16 4-14 48 208
    20 140/140/140 105 280 157 75 14/16/16 4-14 53 208
    25 150/150/150 115 287 157 85 14/16/16 4-14 58 208
    32 165/165/180 135 384 208 100 16/18/18 4-18 68 208
    40 180/180/200 145 312 208 110 16/18/18 4-18 73 208
    50 200/200/220 160 325 208 125 16/20/20 4-18 80 208
    65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90 256
    80 250/250/280 195 365 256 160 20/22/22 8-18 98 256
    100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 256
    125 320/320/400 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140 256
    150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 256
    200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210 256
    250 630 750 405 470 545 380
    300 750 870 460 530 580 380













    声明:本文中所有文字、数据、图片均只适用于参考,GHQ941F-16P不锈钢电动智能球阀,电动法兰球阀-QT电动执行器性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
