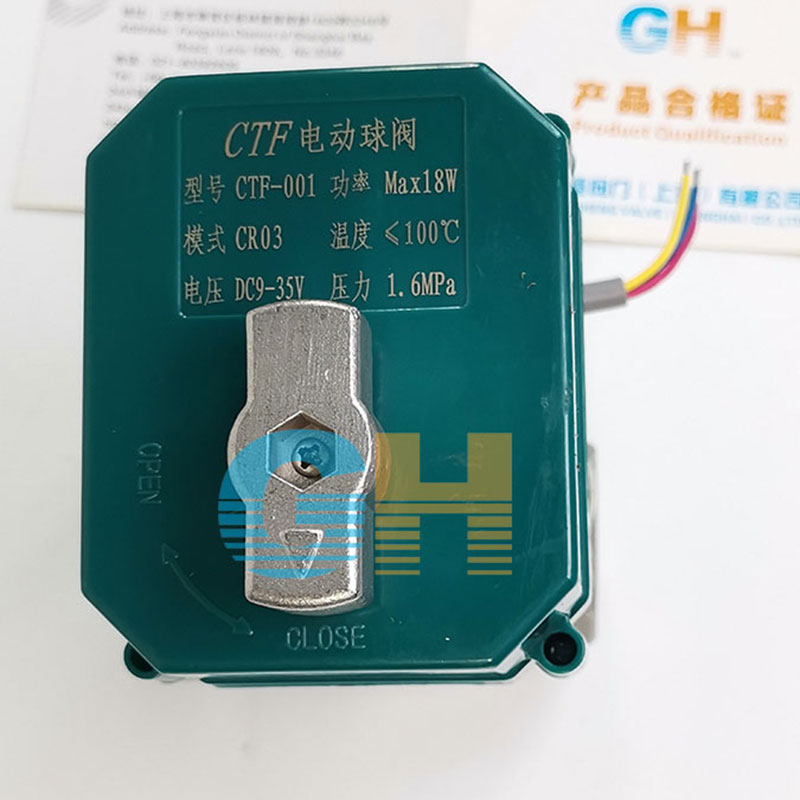

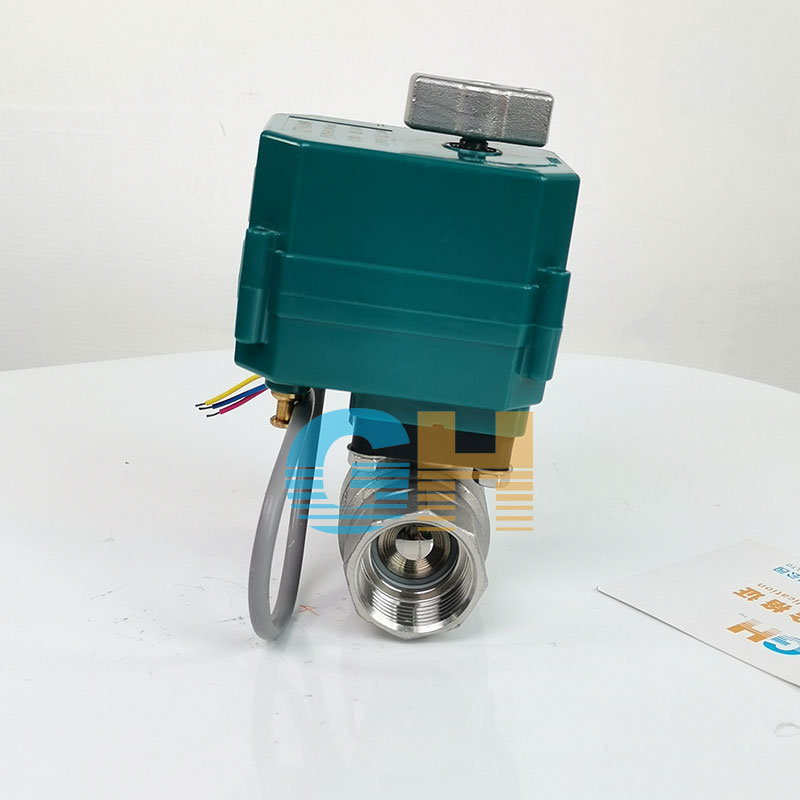

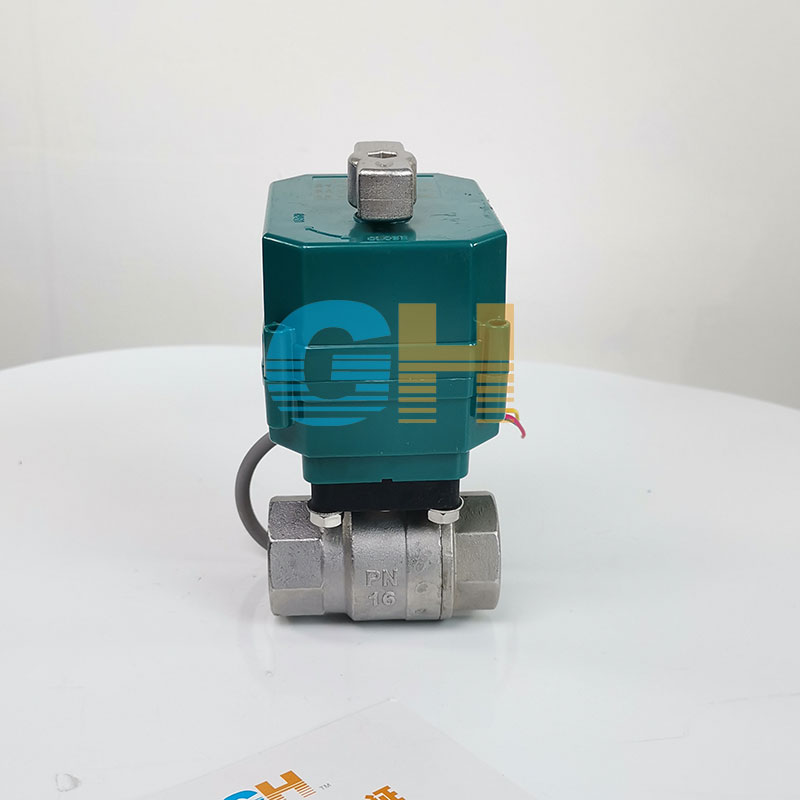

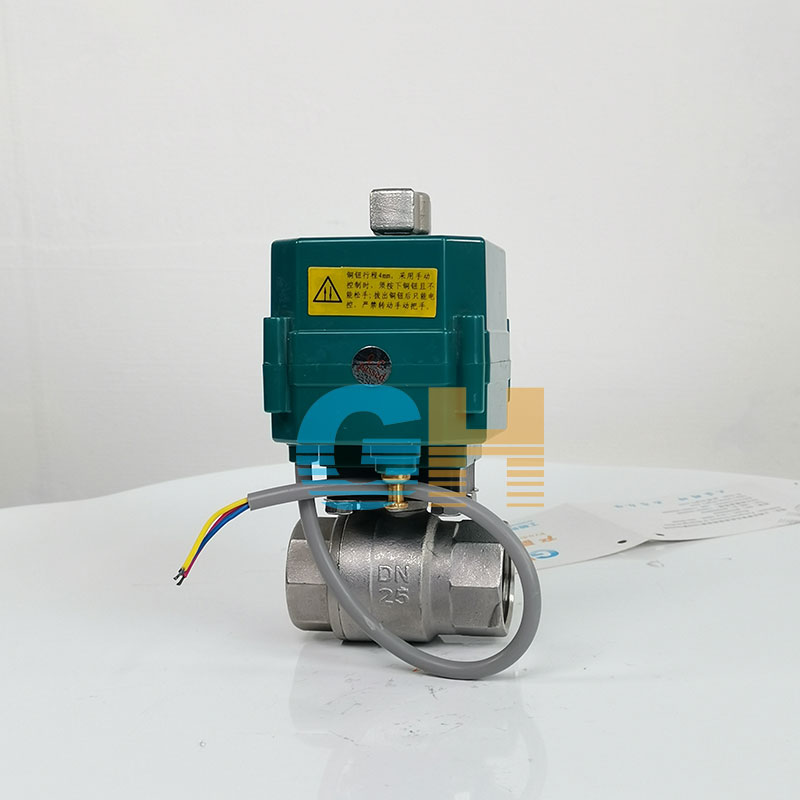

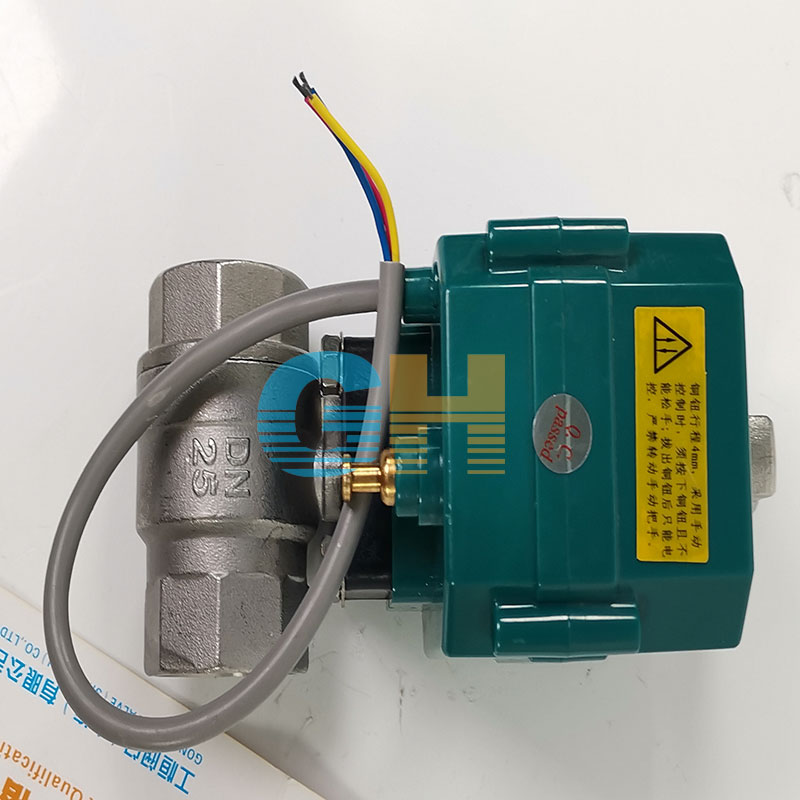

CTF-001电动球阀 不锈钢电动二通球阀
CTF-001电动球阀 不锈钢电动二通球阀
产品型号:CTF-001
口径(DN):DN615~DN50(mm)
压力(PN):1.6MpaMpa
产品价格: 电议
在线咨询
  • 产品详情
    品牌 : 沪工恒 型号 : CTF-001
    材质 : 不锈钢 连接形式 : 螺纹
    结构形式 : 浮动球球阀 公称通径 : DN15-DN50(mm)
    适用介质 : 压力环境 : 常压
    工作温度 : 常温 标准 : 国标
    流动方向 : 单向 驱动方式 : 电动
    零部件及配件 : 执行器 用途 : 截止
    类型(通道位置) : 二通式
    产品详情
    Product details

    二、微型电动球阀接线方式说明

    1、控制接线方式-2线
    说明:SW为双联开关,SW与OPEN相连,电动执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态。SW与CLOSE相连,电动执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态。执行器的动作为回转型(正反转)。
    2、控制接线方式-3线
    说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。
    3、控制接线方式-5线(外部断电)
    说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
    4、宽电压接线方式-AC/DC9--24V
    说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转).
    5、快开快闭接线说明
    说明:
    1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转).
    2、POWER为执行器外接工作电源,电压范围为DC9~24V.其内部采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。


    三、微型电动球阀控制方式选型表

      2线 3线 5线(外部断电) AC220V5线 快开 断电复位 宽电压 开关指示 手动
    20 DC3-5V DC3-5V DC3-5V × × × AC/DC9-24V × ×
    20K DC3-5V DC3-5V DC3-5V × AC/DC9-24V ×
    20S DC3-5V DC3-5V DC3-5V × DC3-6V AC/DC9-24V
    50 DC3-5V DC3-5V DC3-5V × AC/DC9-24V
    DC12V DC12V DC12V ×
    DC24V DC24V DC24V ×


    四、微型电动球阀技术参数

    型号 额定电压 工作电流 输出力矩 适配阀门口  径 开关 时间  控制
    模式
     防护 等级   工作
     压力
     介质
     温度
    QDV-15N DC3-6V
    ADC9-24V
    AC220V
    ADC85-265V
    Max80ma Max-2NM DN8-DN32 3-5s CR01
    CR02
    CR03
    CR04
    CR05
    IP65 1.0-2.0MPa 0-90度
    QDV-15Q Max80ma Max-1.5NM DN8-DN25
