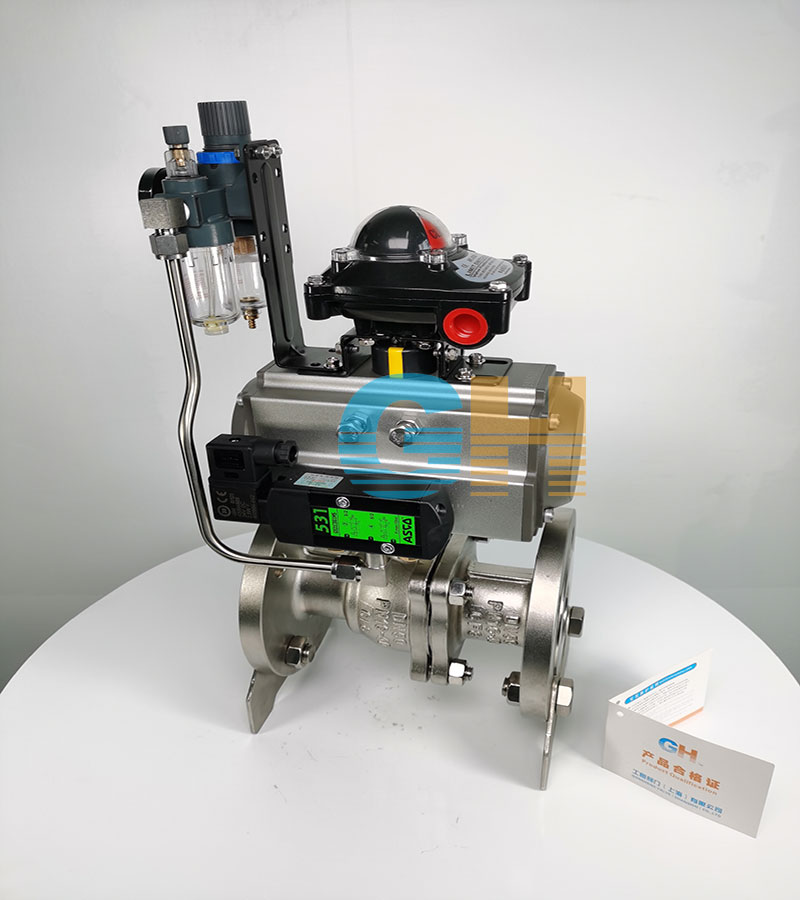

GHQ641F-16P不锈钢气动法兰球阀-配ASCO电磁阀

产品型号：GHQ641F-16P
口径(DN)：DN15~DN600(mm)
压力(PN)：0.6~1.6MpaMpa
产品价格：电议

产品详情

品牌 :	GH/工恒	型号 :	Q641F
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	固定球球阀	公称通径 :	DN50-500mm
适用介质 :	各种高腐蚀化学介质	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

Q641F-16P不锈钢气动球阀技术说明

产品简介：
GHQ641F-16P不锈钢气动法兰球阀-配ASCO电磁阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

二、Q641F气动法兰球阀技术参数：

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

三、Q641F气动法兰球阀主要零件材料：

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

声明：本文中所有文字、数据、图片均只适用于参考，GHQ641F-16P不锈钢气动法兰球阀-配ASCO电磁阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
