球阀

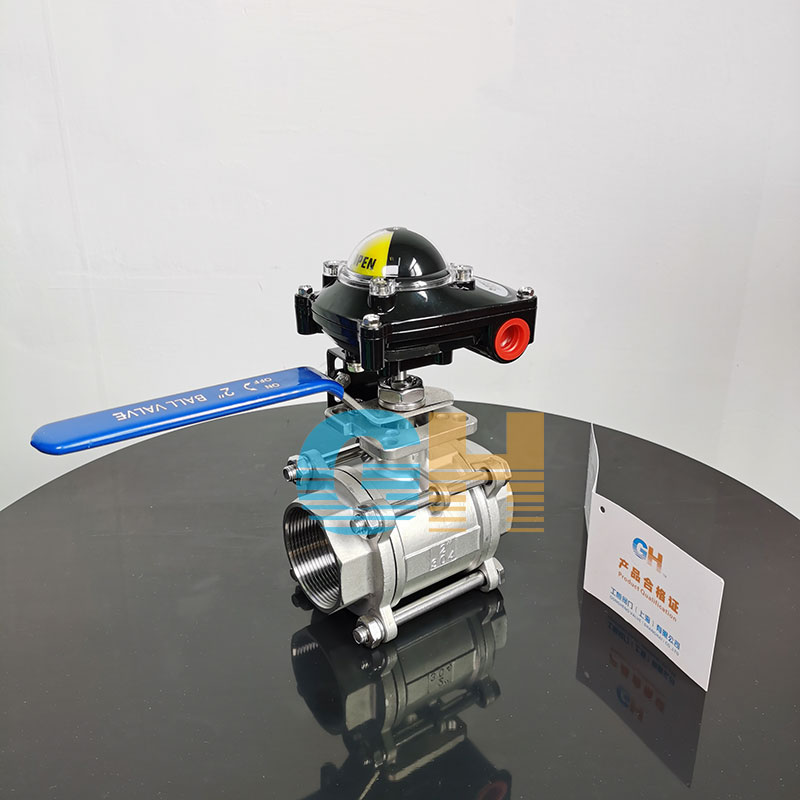

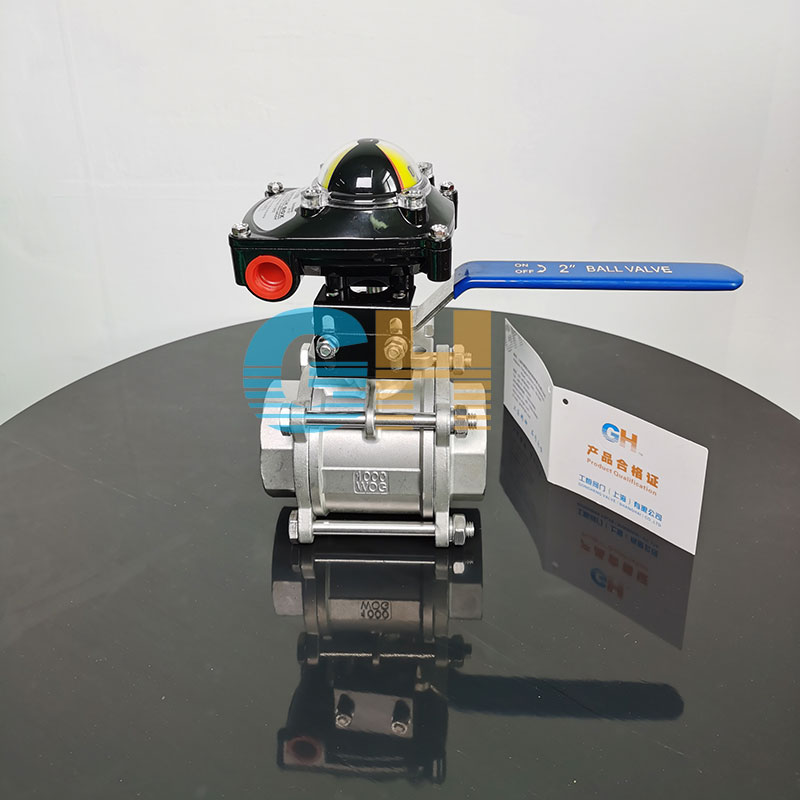

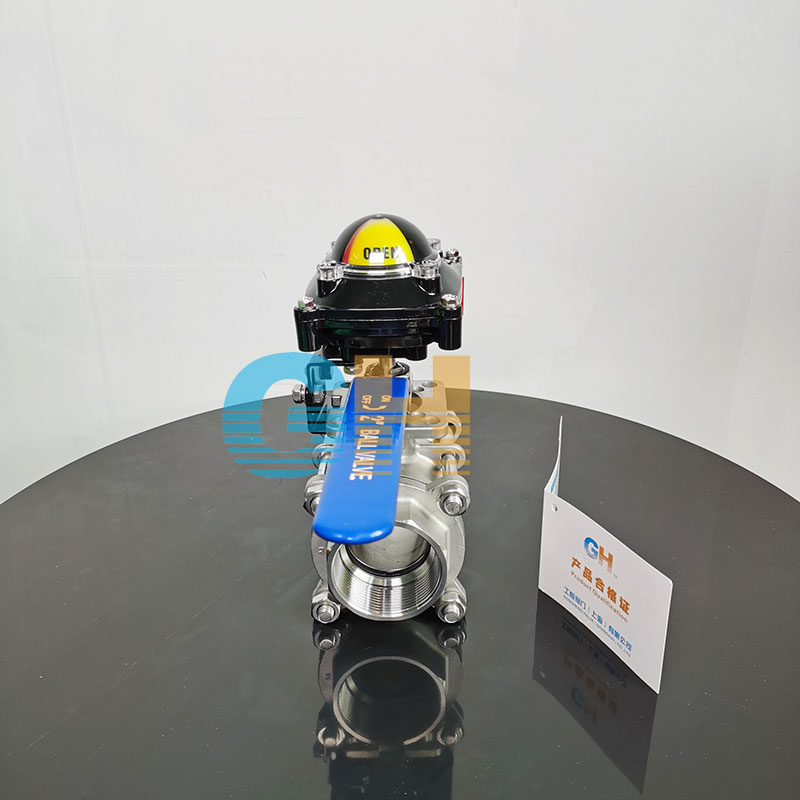

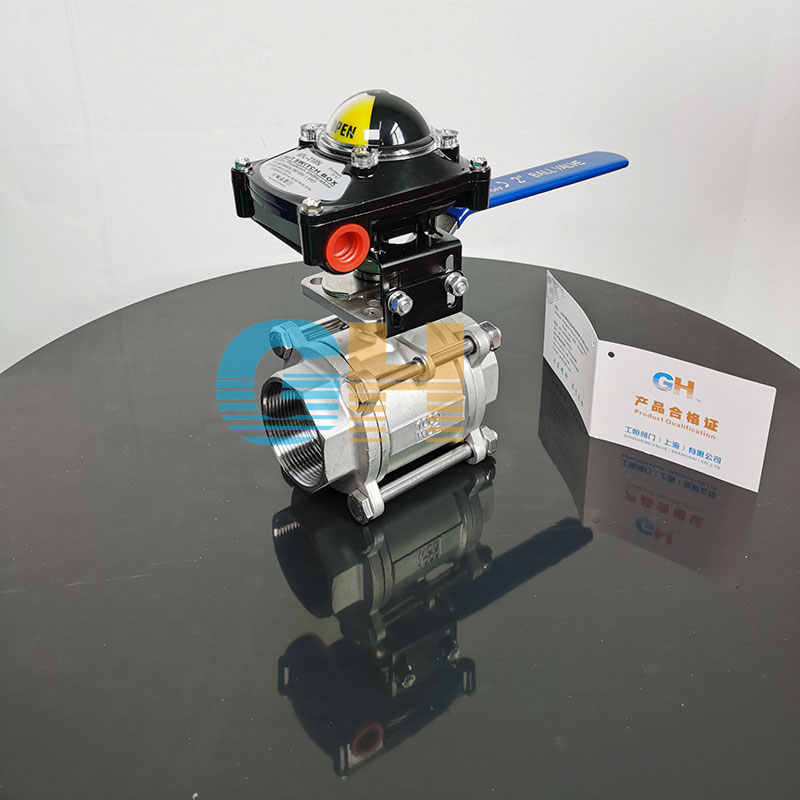

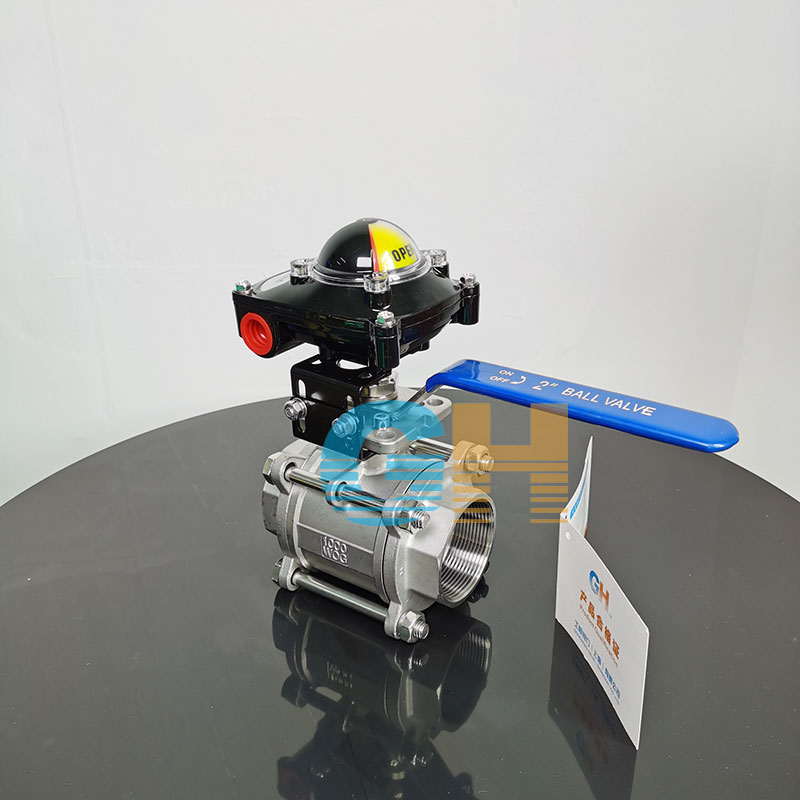

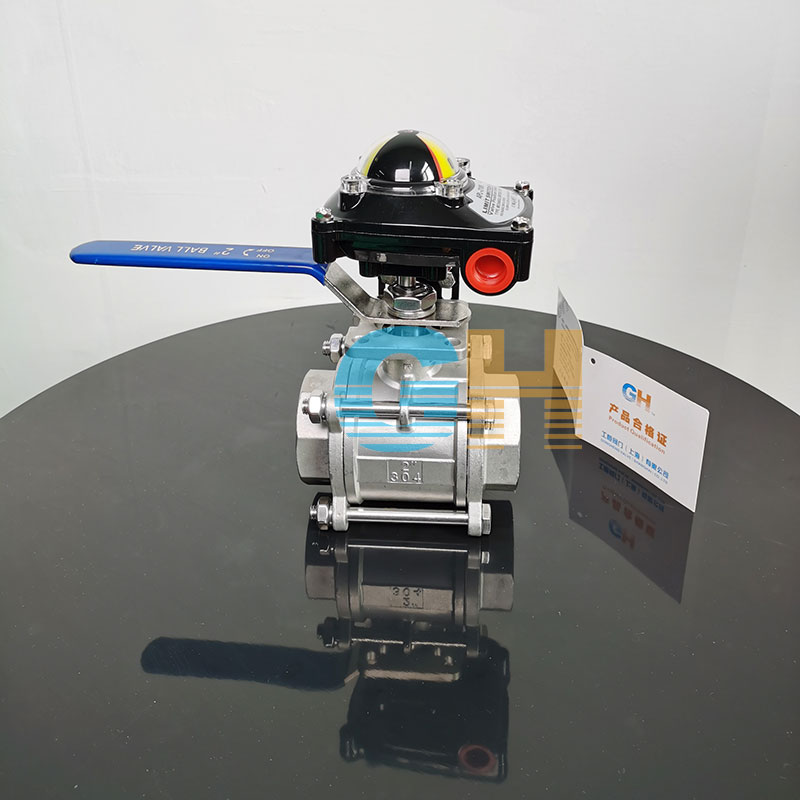

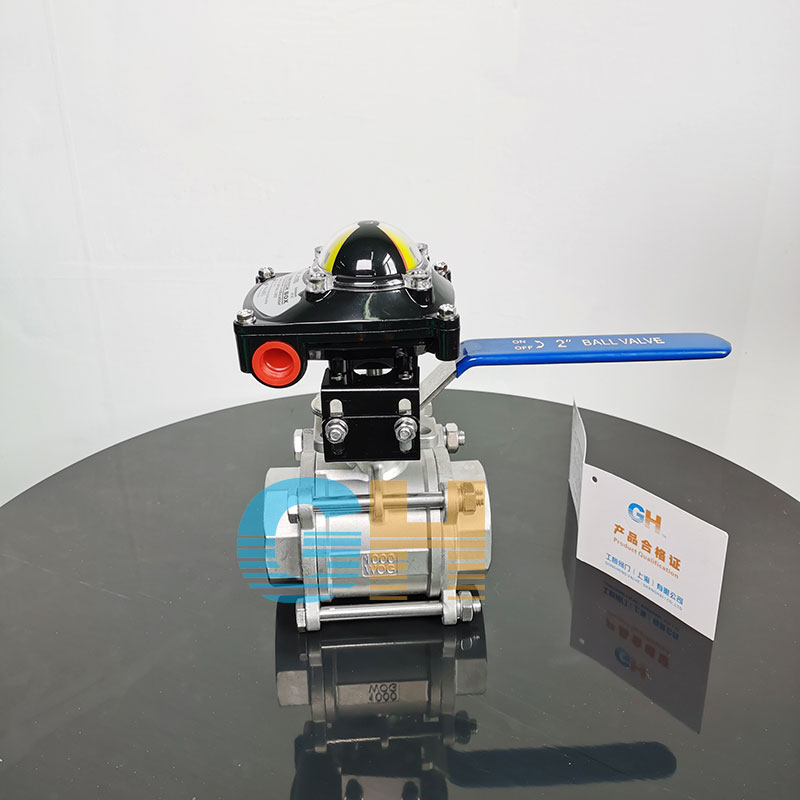

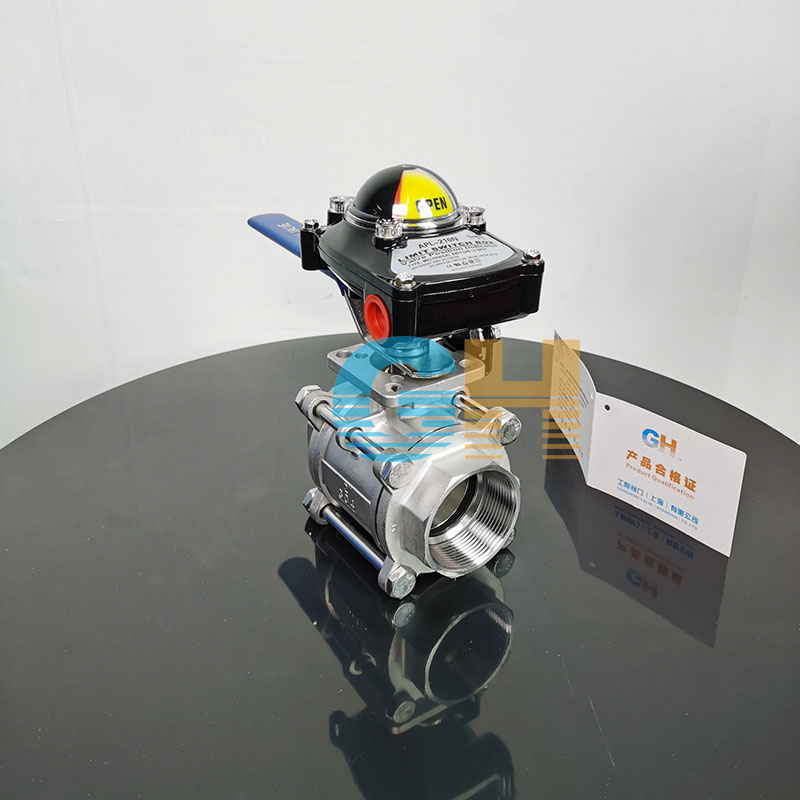

手动信号螺纹球阀,三片式内螺纹丝扣手动球阀,XQ11F-16P手动信号反馈球阀
手动信号螺纹球阀,三片式内螺纹丝扣手动球阀,XQ11F-16P手动信号反馈球阀
产品型号:XQ11F-16P
口径(DN):DN10-DN100(mm)
压力(PN):0.6Mpa-6.4MpaMpa
产品价格: 电议
在线咨询
  • 产品详情

    品牌 : GH/工恒 型号 : XQ11F-16P
    材质 : 碳钢 连接形式 : 螺纹
    结构形式 : 浮动球球阀 公称通径 : 50-200
    适用介质 : 压力环境 : 常压
    工作温度 : 常温 标准 : 国标
    流动方向 : 单向 驱动方式 : 手动
    零部件及配件 : 执行器

    产品详情
    Product details

    手动信号反馈球阀


    参数

    名称:
    型号: XQ11F-16P
    公称通径: DN15 DN100mm ;
    公称压力: PN1.6 PN2.5Mpa;
    适用温度: -20℃ 150℃;
    阀体材质:铸钢、不锈钢;
    适用介质: 水、油品、气体类; 其他名称:信号反馈球阀 信号反馈内螺纹球阀 信号反馈法兰球阀 信号反馈手动球阀 信号反馈气动球阀 信号反馈电动球阀


    概述

    XQ11F-16P由不锈钢螺纹球阀与ALS/APL系列信号反馈器(限位开关箱)组成,在开启或关闭位置以开关量时将信号信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。


    工作原理

    ALS系列阀门限位开关箱检测的阀位转角位移,通过轴连接件或反馈杆使传动产生旋转,让凸轮触动微型开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指票器就是显示。


    限位开关特点

    质量可靠:在ISO9001质量保证体系下组织生产,使产品性能稳定、质量可靠。
    外型美观:精密压铸铝合金壳体,粉末涂层,外型美观,有很强的机械强度和防腐能力。
    现场指示:控制阀开关位置通过指示器现场就地指示。
    安装便:支架连接孔设计合理,安装方便。
    调整简单:快速置位凸轮,通过花键轴和弹簧安装,可不用工具360°调整至工作位置。


    限位开关技术参数

    防护等级:IP65(本质安全型)IP67(外壳防护型)
    触点容量:6A/24VDC(直流)
    10A/220VAC(流)
    环境温度:-35℃~ +70℃
    接线端口:2-G1/2"
    放置角度:0°~90 °角行程
    0°~180 °(可调)
    位置指示:开—黄,关—红


    适用工况

    船舶管路系统:如燃油、供水、蒸汽、冷却、发动机等。
    化工管路系统:如容器、换热器、混合器、气液、干燥、反应等。
    石化管路系统:如石油汽开采、原油开采、石油提炼、输送、分离等。
    提炼管路系统: 发酵、浓缩、植物油、沥青、在生能源等。


    订货时请注明以下内容:

    1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式(常开、常闭)⑩是否带附件以便我们的为您正确选型。
    2、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
    3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
























    声明:本文中所有文字、数据、图片均只适用于参考,手动信号螺纹球阀,三片式内螺纹丝扣手动球阀,XQ11F-16P手动信号反馈球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
