镍铝青铜联动三通球阀、SQ45F双联动三通球阀




型号:SLQ45F口径(DN):DN15-DN500(mm)压力(PN):1.0-6.4Mpa(Mpa)产品价格:电议
镍铝青铜联动三通球阀、SQ45F双联动三通球阀
产品介绍


产品概述:
镍铝青铜联动三通球阀、SQ45F双联动三通球阀/双联三通切换球阀/双联动三通球阀/青铜双联动三通球阀/不锈钢双联三通球阀/气动双联三通切换球阀/蜗轮蜗杆双联三通切换球阀是由个蜗轮蜗杆手动装置加上两台T形三通球阀组成,其特征在于将两个T形三通球阀对称设置,两台球阀通过平台与阀杆连接在一起,两台球阀阀杆连接方向成90°,使两台阀门同时开启或关闭,只需操作一台阀门,另一台阀门同步开启或关闭。以简单可靠的方式解决两个并行的三通流体通道实现同步切换的问题。该阀结构新颖,同步切换,易于操作,工作可靠。适用于海水、油、溶剂、酸和天然气等工作介质等。



特点:

结构新颖,同步切换,易于操作,工作可靠。密封面采用日本进口阀座,使用寿命长,开关力矩轻,便于自动化控制和远距离的控制。



主要性能参数:

产品名称:双联动三通球阀

产品型号:SQ45F、SQ344F/PPL、SQ349F/PPL

公称通径:DN15-DN500

公称压力:PN1.6MPa~PN6.4MPa

连接方式:法兰

驱动方式:蜗轮传动、手动、气动

气动控制气源压力:0. 4~0.7MPa

作用方式:双作用、单作用

阀体材料:碳钢、不锈钢、镍铝青铜

适用介质:海水、水、蒸汽、油品、燃气、硝酸、醋酸等

适用温度:-29~300℃



型号代表意义:

S代表双联、Q代表球阀、3代表蜗轮、4代表法兰连接、4代表流道为L型/5代表流道为T型、F代表密封为四氟、16代表压力



技术参数:

型号:SQ45F、SQ344F 口径:DN15-500 公称压力:1.6MPA
连接方式:法兰连接 操作方式:蜗轮 主要功能:起开关作用与切换
使用介质:海水.油品.蒸汽 材质:碳钢/不锈钢/锻造A105/青铜 使用标准:国标

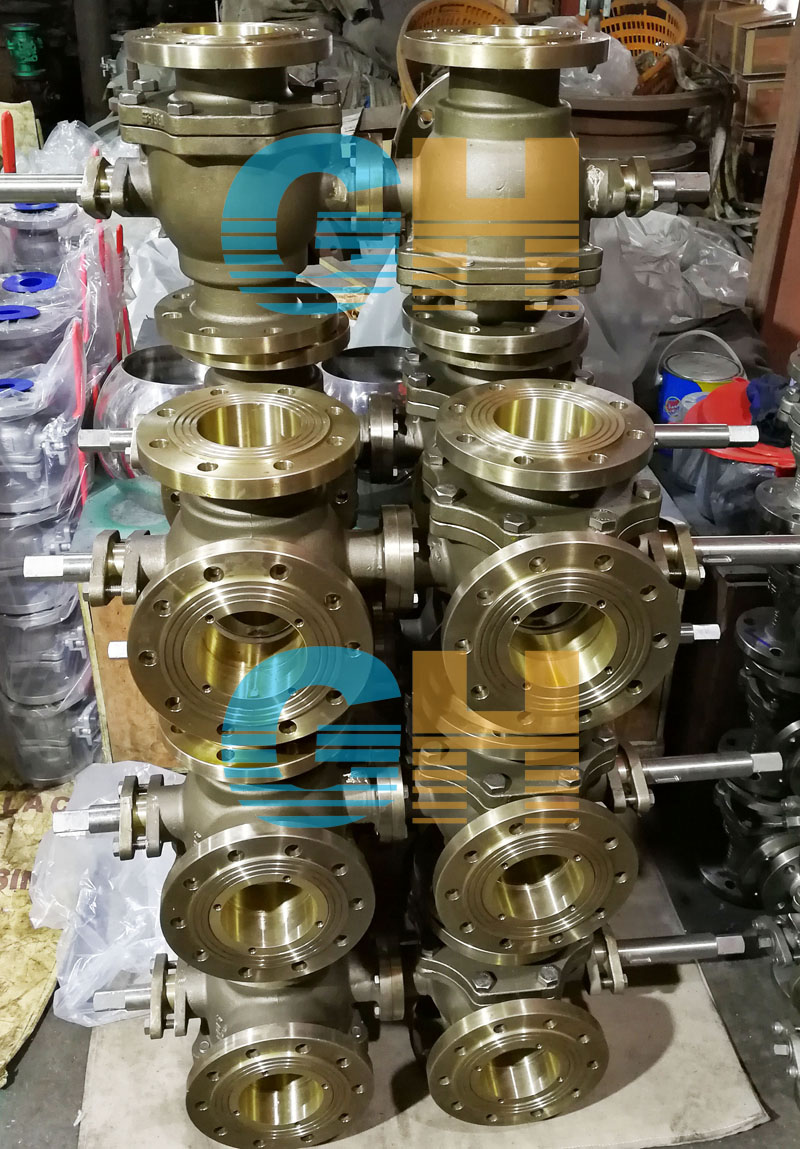

SQ45F双联动三通球阀

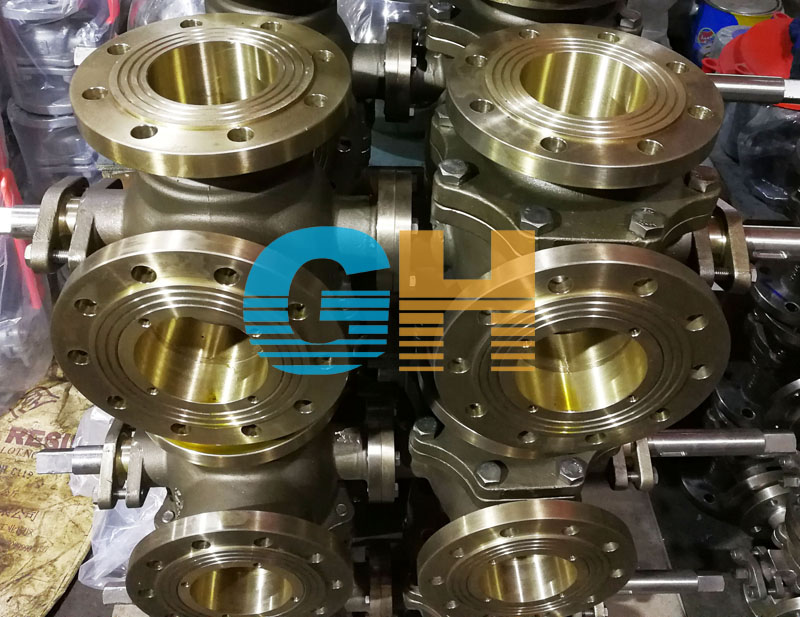

SQ45F双联动三通球阀侧面法兰

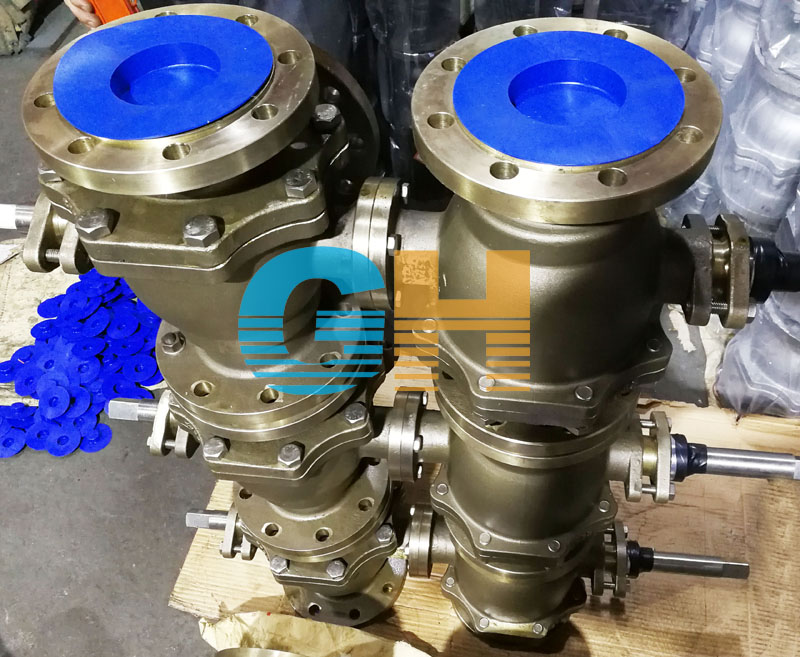

SQ45F双联动三通球阀正面


声明:本文中所有文字、数据、图片均只适用于参考,镍铝青铜联动三通球阀、SQ45F双联动三通球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
