VQ347Y蜗轮法兰式V型球阀

产品型号：VQ347Y
口径(DN)：DN15-DN500(mm)
压力(PN)：1.0-6.4MpaMpa
产品价格：电议

产品详情

产品概述

VQ347Y蜗轮法兰式V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。手动V型球阀其主要特点是：
（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（1）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的准确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当法兰V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

主要性能规范

VQ347Y蜗轮法兰式V型球阀主要性能规范
公称压力 PN(MPa)	试验压力		适用介质	适用温度
公称压力 PN(MPa)	壳体试验	密封试验	适用介质	适用温度
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
应用规范	检验和试验	JB/T 9092-99 、API 598

主要零件材料

VQ347Y蜗轮法兰式V型球阀主要零件材料
零件名称	阀门材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺栓	35CrMoA	1Cr18Ni9Ti

主要外形连接尺寸

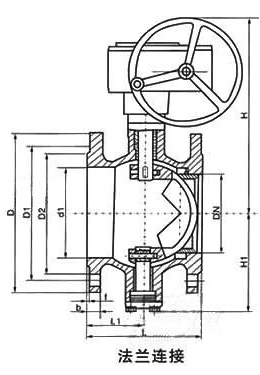

VQ347Y蜗轮法兰式V型球阀主要外形连接尺寸(mm)
公称压力或压力级	公称通径		尺寸(mm)
公称压力或压力级	(mm)	(in)	L	L1	d	d1	H1	H
PN1.6MPa	25	-	-	-	64	38	57	200
	40	-	-	-	82	49	63	205
	50	-	124	62	100	60	92	225
	65	-	145	72.5	120	75	100	235
	80	-	165	82.5	131	89	108	260
	100	-	194	97	158	113	117	270
	125	-	210	105	180	140	140	320
	150	-	229	114.5	216	164	177	340
	200	-	243	121.5	268	205	200	390
	250	-	297	148.5	326	259	252	420
	300	-	338	169	-	300	270	510
PN2.5MPa	25	-	-	-	64	38	57	200
	40	-	-	-	82	49	63	205
	50	-	124	62	100	60	92	225
	65	-	145	72.5	120	75	100	235
	80	-	165	82.5	131	89	108	260
	100	-	194	97	158	113	117	270
	125	-	210	105	180	140	140	320
	150	-	229	114.5	216	164	177	340
	200	-	243	121.5	268	205	200	390
	250	-	297	148.5	326	259	252	420
	300	-	338	169	-	300	270	510
CLASS150	25	-	-	-	64	38	57	200
	40	11/2	-	-	82	49	63	205
	50	2	124	62	100	60	92	225
	65	21/2	145	72.5	120	75	100	235
	80	3	165	82.5	131	89	108	260
	100	4	194	97	158	113	117	270
	125	5	210	105	180	140	140	320
	150	6	229	114.5	216	164	177	340
	200	8	243	121.5	268	205	200	390
	250	10	297	148.5	326	259	252	420
	300	12	338	169	-	300	270	510

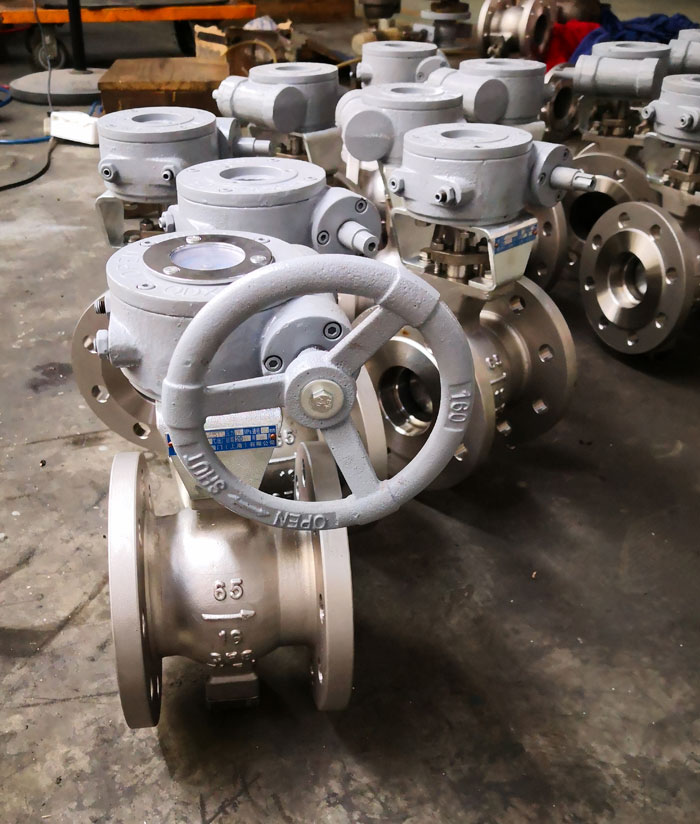

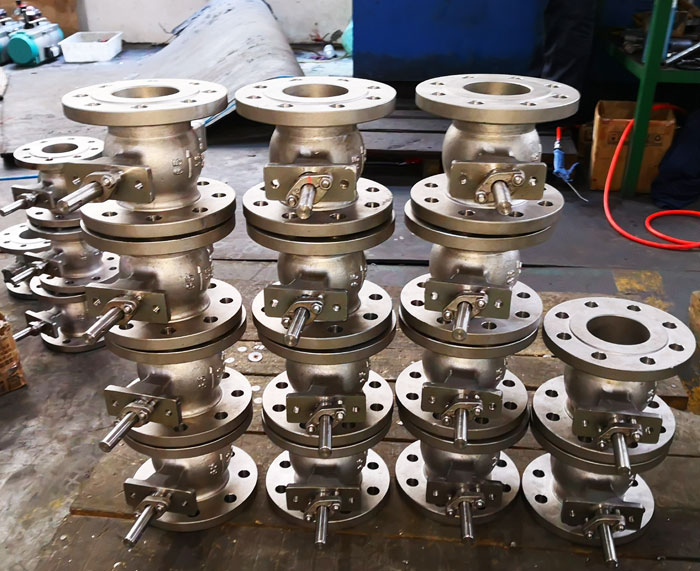

VQ347Y蜗轮法兰式V型球阀车间实物图

声明：本文中所有文字、数据、图片均只适用于参考，VQ347Y蜗轮法兰式V型球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
