球阀

Q41J-10浮动式衬胶球阀
Q41J-10浮动式衬胶球阀
产品型号:Q41J-10
口径(DN):15~250(mm)
压力(PN):0.6~1.6MpaMpa
产品价格: 电议
在线咨询
  • 产品详情
    产品概述
    Q41J-10浮动式衬胶球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的橡胶,故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果明显。

    产品特点
    1、采用橡胶衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
    3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用性
    4、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
    5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

    主要性能参数
    Q41J-10浮动式衬胶球阀主要性能参数
    型号 Q41J-10 Q41J-16 Q41J-10C Q41J-16C
    工作压力(MPa) 1.0 1.6 1.0 1.6
    适用温度(℃) -10~150 -20~150
    适用介质 腐蚀性介质
    材料 阀体 铸铸铁、球墨铸铁完全包覆橡胶 碳钢、不锈钢完全包覆橡胶
    球体 铸铸铁、球墨铸铁完全包覆橡胶
    密封圈

    天然胶NR、氯丁胶CR、丁腈胶NBR、

    三元乙丙胶EPDM、氟橡胶FPM

    天然胶NR、氯丁胶CR、丁腈胶NBR、

    三元乙丙胶EPDM、氟橡胶FPM

    填料 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FPM


    主要外形连接尺寸

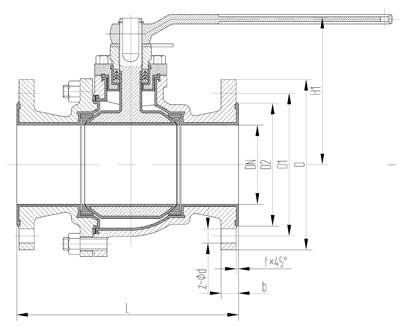

    Q41J-16浮动式衬胶球阀主要外形连接尺寸图

    Q41J-16浮动式衬胶球阀主要外形连接尺寸(mm)
    公称通径 PN1.6(MPa) 参考值 重量
    kg
    DN L D D1 D2 f b Z-Φd H1 Do
    15 130 95 65 45 3 14 4-Φ14 95 140 4
    20 140 105 75 55 3 14 4-Φ14 98 150 4.5
    25 150 115 85 65 3 16 4-Φ14 113 150 5.5
    32 165 135 100 78 3 18 4-Φ18 130 180 7
    40 180 145 110 85 3 18 4-Φ18 135 200 9
    50 200 160 125 100 3.5 20 4-Φ18 140 220 15
    65 220 180 145 120 3.5 20 4-Φ18 145 280 17
    80 250 195 160 135 4 22 8-Φ18 205 320 30
    100 280 215 180 155 4 24 8-Φ18 230 380 40
    125 320 245 210 185 4 26 8-Φ18 252 500 60
    150 360 280 240 210 4 28 8-Φ23 283 600 75
    200 400 335 295 265 5 30 8-Φ23 325 750 130
    250 450 405 355 320 5 34 12-Φ26 370 900 210
    注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表
