Q41F46型衬氟手动球阀PN10~PN16
Q41F46型衬氟手动球阀PN10~PN16
产品型号:Q41F46
口径(DN):15~250(mm)
压力(PN):1.0~1.6Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品说明:

    Q41F46 型衬氟手动球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果明显。

    产品特点:

    1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟",以外其它任何强腐蚀性质 ;2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护 ;3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用性; 4、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏; 5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修;

    产品执行标准:

    1.设计标准:GB12237 ;2.结构长度:GB12221;3. 法兰标准:JB/T79-94 GB9113.1-26。;4.检验试验:JB/T9092-99;

    产品性能参数:

    Q41F46型衬氟手动球阀PN10~PN16性能参数
    型号 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
    工作压力(MPa) 1.0 1.6 1.0 1.6
    适用温度(℃) -10~150 -20~150
    适用介质 腐蚀性介质
    材料 阀体 铸铁内衬聚四氟乙烯 铸钢内衬聚四氟乙烯
    球体 铸钢外包聚四氟乙烯
    密封圈 增强聚四氟乙烯 聚四氟乙烯
    填料 聚四氟乙烯

    产品外形结构连接尺寸:

    Q41F46型衬氟手动球阀外形结构尺寸
    公称通径 PN1.6(MPa)主要外形尺寸连接尺寸(mm) 参考值 重量
    DN L D D1 D2 f b Z-Φd H1 Do
    15 130 95 65 45 3 14 4-Φ14 95 140 4
    20 140 105 75 55 3 14 4-Φ14 98 150 4.5
    25 150 115 85 65 3 16 4-Φ14 113 150 5.5
    32 165 135 100 78 3 18 4-Φ18 130 180 7
    40 180 145 110 85 3 18 4-Φ18 135 200 9
    50 200 160 125 100 3.5 20 4-Φ18 140 220 15
    65 220 180 145 120 3.5 20 4-Φ18 145 280 17
    80 250 195 160 135 4 22 8-Φ18 205 320 30
    100 280 215 180 155 4 24 8-Φ18 230 380 40
    125 320 245 210 185 4 26 8-Φ18 252 500 60
    150 360 280 240 210 4 28 8-Φ23 283 600 75
    200 400 335 295 265 5 30 8-Φ23 325 750 130
    250 450 405 355 320 5 34 12-Φ26 370 900 210

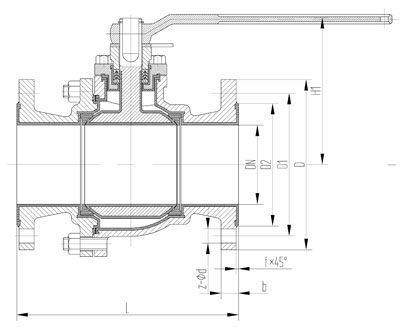

    产品结构尺寸图:

    Q41F46型衬氟手动球阀PN10~PN16外形尺寸图

    球阀安装注意事项:

    1.安装施工小心,切忌撞击阀门。
    2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要阀内的杂物。
    3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
    4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
    5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
