球阀

Q41F三片式法兰不锈钢球阀

Q41F三片式法兰不锈钢球阀

产品型号：Q41F
口径(DN)：15~100(mm)
压力(PN)：1.6~6.4Mpa
产品价格：电议

产品详情

产品概述

主要零件材料

Q41F三片式法兰不锈钢球阀主要零件材料
零件名称	材质
零件名称	不锈钢	碳钢
螺栓	不锈钢SS304	碳钢
弹簧垫圈	不锈钢SS304	不锈钢SS304
螺母	不锈钢SS304	碳钢
阀盖	不锈钢CF8/CF8M	碳钢WCB
阀体	不锈钢CF8/CF8M	碳钢WCB
球体	不锈钢CF8	不锈钢CF8
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀杆	不锈钢SS316	不锈钢SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
压紧螺母	不锈钢SS316	不锈钢SS304
弹簧垫圈	不锈钢SS304	不锈钢SS304
螺母	不锈钢SS304	不锈钢SS304
手柄	不锈钢SS304	不锈钢SS304

主要尺寸连接尺寸

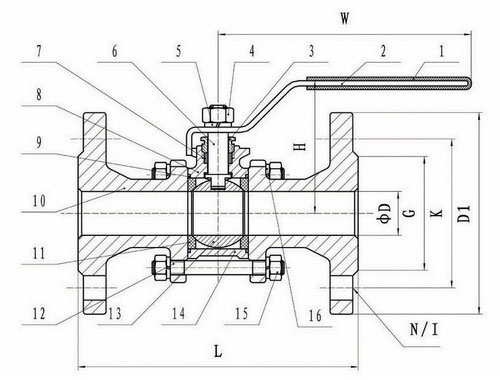

Q41F三片式法兰不锈钢球阀主要尺寸连接尺寸图

Q41F三片式法兰不锈钢球阀主要尺寸连接尺寸(mm)
SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
w	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

声明：本文中所有文字、数据、图片均只适用于参考，Q41F三片式法兰不锈钢球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
