主要性能参数
J11H、J11Y型PN800（Lb)内螺纹截止阀主要性能参数
|
型号 |
压力级
(Lb) |
材料 |
|
|
|
阀体、阀盖 |
阀杆 |
阀瓣 |
阀杆螺母 |
填料 |
螺栓 |
|
J11H-800(Lb) |
800 |
A105、25Mn |
420J1
2Cr13 |
420J1
2Cr13 |
403
1Cr13 |
柔性石墨
碳纤维 |
A193-B7
35CrMo |
|
J11Y-800(Lb) |
|
J11H-800(Lb)I |
A182-F11、15CrMo |
|
J11Y-800(Lb)I |
|
J11H-800(Lb)P |
A182-F304、0Cr18Ni9 |
|
J11Y-800(Lb)P |

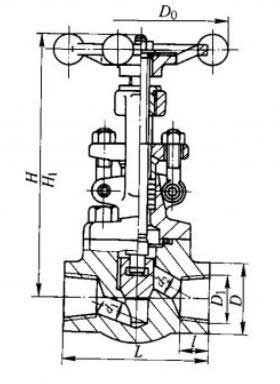

主要外形及结构尺寸
J11H、J11Y型PN800（Lb)内螺纹截止阀主要外形及结构尺寸（mm)
|
DN |
DN/in |
D1
NPT |
l |
L |
D |
d1 |
d2 |
H |
H1 |
Do |
重量/kg |
|
15 |
Rc 1/2 |
Rc 1/2 |
16 |
80 |
34 |
11 |
10 |
148 |
156 |
100 |
1.86 |
|
20 |
Rc 3/4 |
Rc 3/4 |
18 |
90 |
40 |
14 |
13 |
150 |
161 |
100 |
2.25 |
|
25 |
Rc 1 |
Rc 1 |
22 |
100 |
50 |
19 |
18 |
175 |
187 |
125 |
3.44 |
|
32 |
Rc 1 1/4 |
Rc 1 1/4 |
22 |
120 |
58 |
24 |
23 |
200 |
214 |
160 |
5.24 |
|
40 |
Rc1 1/2 |
Rc1 1/2 |
24 |
140 |
66 |
30 |
29 |
231 |
252 |
160 |
7.33 |
|
50 |
Rc 2 |
Rc 2 |
25 |
170 |
78 |
37 |
36 |
262 |
291 |
180 |
9.85 |
