Z941H、Z941Y、Z941W型PN100～PN200钢制电动楔式闸阀

更新时间 2011-12-03 09:04 阅读

Z941H、Z941Y、Z941W型PN100～PN200钢制电动楔式闸阀

主要性能参数

Z941H、Z941Y、Z941W型PN100～PN200钢制电动楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	阀体、阀盖、闸板	阀杆	密封面	填料
Z941H-100～200	100～200	10.0～20.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z941Y-100～200			≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z941Y-100I～200I			≤550	油品、蒸汽	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z941Y-100P～200P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-100R～200R			≤200	醋酸类	铬镍钼不锈钢	铬镍钛不锈钢	铬镍钼钛不锈钢	柔性石墨或聚四氟乙烯
Z941W-100R	100	10	≤200	醋酸类	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体	柔性石墨或聚四氟乙烯
Z941W-100I			≤550	油品、蒸汽	铬钼合金钢	耐热钢或不锈钢	本体	柔性石墨或聚四氟乙烯
Z941W-100P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	本体	柔性石墨或聚四氟乙烯

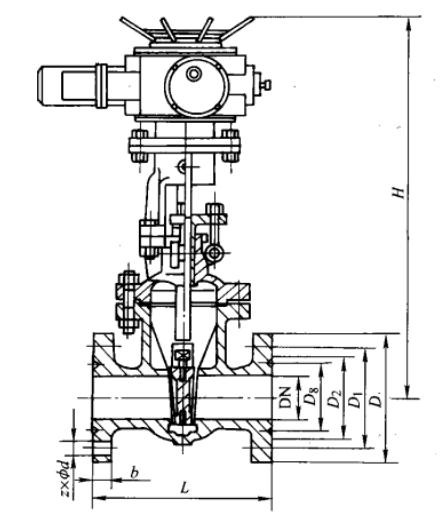

主要外形及结构尺寸

Z941H、Z941Y、Z941W型PN100钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	250	195	145	112	85	25	4×Φ25	680	150
65	280	220	170	138	110	32	8×Φ25	730	180
80	310	230	180	148	115	34	8×Φ25	795	190
100	350	365	210	172	145	38	8×Φ30	880	300
125	400	310	250	210	175	42	8×Φ34	943	440
150	450	350	290	250	205	46	12×Φ34	1234	400
200	550	430	360	312	260	54	12×Φ41	1339	684
250	650	500	430	382	313	60	12×Φ41	1470	803
300	750	585	500	442	364	70	16×Φ48	1830	1568
350	850	655	560	498	420	76	16×Φ54	2185	1510

Z941H、Z941Y、Z941W型PN160钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	190	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	﹣
125	525	355	285	238	190	60	8×Φ41	970	﹣
150	600	390	318	270	205	66	12×Φ41	1224	﹣
200	750	480	400	345	275	78	12×Φ48	1490	﹣
