产品说明:
J21H-160、J21H-160P、J21H-160R型手动外螺纹截止阀驱动方式为手动,连接方式为外螺纹连接形式,阀结构为直通式结构,阀座密封面材料为不锈钢、工作压力 16.0 MPa、公称尺寸 DN6~DN15、阀体材料为碳素钢(J21H)、不锈钢(J21W),适用于水、蒸汽、油品(J21H),弱腐蚀性或腐蚀性(J21W)介质管路中。
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀,管路跟阀体连接采用外螺纹活接式,也叫外螺纹针型阀、外螺纹针形阀,是电力、电气、机电设备工程、电控设备工程中应用多的阀门之一。由于其安装方便、制造合理、经济简单,所以大量使用在电力工程等管道中。
产品性能参数:
J21H-160、J21W-160P、J21W-160R 型手动外螺纹截止阀主要性能参数
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
J21H-160 |
160 |
16 |
小于 425 |
水、蒸汽、油品等无腐蚀性介质 |
J21W-160P |
小于 150 |
铬镍钛不锈钢 |
J21W-160R |
腐蚀性介质 |
产品零部件材料:
J21H-160、J21W-160P、J21W-160R 型手动外螺纹截止阀零部件材料
型号 |
材料 |
阀体、阀盖 |
阀杆、阀瓣、阀座 |
阀杆螺母 |
填料 |
手轮 |
J21H-160 |
碳素钢锻件 |
铬不锈钢 |
铸铝青铜 |
石棉石墨 |
球磨铸铁 |
J21W-160P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
聚四氟乙烯 |
J21W-160R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
产品外形结构尺寸:
J21H-160、J21W-160P、J21W-160R 型手动外螺纹截止阀外形结构尺寸 (mm)
DN |
L |
L1 |
h |
H |
H1 |
D0 |
6 |
60 |
15 |
15 |
85 |
91 |
65 |
10 |
60 |
15 |
15 |
89 |
99 |
65 |
15 |
60 |
15 |
15 |
100 |
115 |
65 |

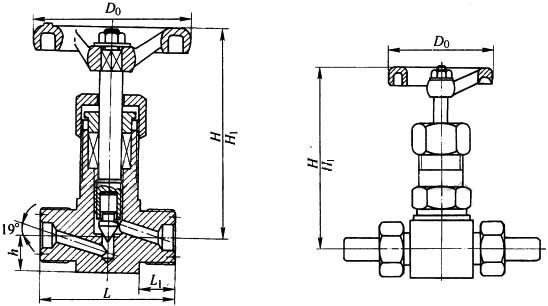

产品外形结构尺寸图:
截止阀的结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
截止阀的安装与维护注意事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上;2、手轮、手柄及传动机构,不允许作起吊用;3、介质的流向应与阀体所示箭头方向一致;
注:本公司是上海阀门厂家,的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中截止阀分为电动截止阀,气动截止阀,手动截止阀,波纹管截止阀,不锈钢截止阀等,工程师皆有数十年经验,欢迎您来电洽谈业务!
声明:本文中所有文字、数据、图片均只适用于参考,J21H-160/P/R型手动外螺纹截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
