产品说明:
Y43X-10、Y43X-16 型铸铁比例式减压阀是以法兰连接形式,活塞式结构,阀座密封面材料为橡胶,公称压力为PN10~PN16,阀体材料为铸铁的固定比例式减压阀,主要结构由阀体、进口压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。Y43X-10、Y43X-16 型铸铁比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。
产品性能参数:
Y43X 型 铸铁比例式减压阀PN10~PN16性能参数
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
Y43X-10 |
10 |
1.0 |
≤90 |
水、气 |
Y43X-16 |
16 |
1.6 |
≤90 |
水、气 |
产品零部件材料:
Y43X 型 铸铁比例式减压阀PN10~PN16零部件材料
型号 |
阀体材料 |
Y43X-10 |
铸铁 |
Y43X-16 |
铸铁 |
产品外形结构尺寸:
Y43X-10 型 铸铁比例式减压阀外形结构尺寸(mm)
比例 |
DN |
D |
D1 |
D2 |
D3 |
b |
z×φd |
A |
2:1
3:1
5:2
3:2
4:3 |
25 |
115 |
85 |
65 |
115 |
16 |
4×φ14 |
232 |
32 |
140 |
100 |
78 |
140 |
18 |
4×φ18 |
246 |
40 |
150 |
110 |
85 |
150 |
18 |
4×φ18 |
256 |
50 |
165 |
125 |
100 |
165 |
20 |
4×φ18 |
270 |
65 |
185 |
145 |
120 |
185 |
20 |
4×φ18 |
306 |
80 |
200 |
160 |
135 |
210 |
22 |
8×φ18 |
320 |
100 |
220 |
180 |
155 |
240 |
24 |
8×φ18 |
340 |
125 |
250 |
210 |
185 |
275 |
26 |
8×φ18 |
400 |
150 |
285 |
240 |
210 |
310 |
28 |
8×φ22 |
429 |
200 |
340 |
295 |
265 |
355 |
28 |
8×φ22 |
358 |
4:1
5:1 |
25 |
115 |
85 |
65 |
125 |
16 |
4×φ14 |
232 |
32 |
140 |
100 |
78 |
150 |
18 |
4×φ18 |
246 |
40 |
150 |
110 |
85 |
155 |
18 |
4×φ18 |
256 |
50 |
165 |
125 |
100 |
175 |
20 |
4×φ18 |
270 |
65 |
185 |
145 |
120 |
200 |
20 |
4×φ18 |
306 |
80 |
200 |
160 |
135 |
230 |
22 |
8×φ18 |
320 |
100 |
220 |
180 |
155 |
265 |
24 |
8×φ18 |
340 |
125 |
250 |
210 |
185 |
300 |
25 |
8×φ18 |
400 |
150 |
285 |
240 |
210 |
350 |
28 |
8×φ22 |
419 |
200 |
340 |
295 |
265 |
400 |
28 |
8×φ22 |
458 |
Y43X-16 型 铸铁比例式减压阀外形结构尺寸(mm)
比例 |
DN |
D |
D1 |
D2 |
D3 |
b |
z×φd |
A |
2:1
3:1
5:2
3:2
4:3 |
25 |
115 |
85 |
65 |
115 |
16 |
4×φ14 |
232 |
32 |
140 |
100 |
78 |
140 |
18 |
4×φ18 |
246 |
40 |
150 |
110 |
85 |
150 |
18 |
4×φ18 |
256 |
50 |
165 |
125 |
100 |
165 |
20 |
4×φ18 |
270 |
65 |
185 |
145 |
120 |
185 |
20 |
4×φ18 |
306 |
80 |
200 |
160 |
135 |
210 |
22 |
8×φ18 |
320 |
100 |
220 |
180 |
155 |
240 |
24 |
8×φ18 |
340 |
125 |
250 |
210 |
185 |
275 |
26 |
8×φ18 |
400 |
150 |
285 |
240 |
210 |
310 |
28 |
8×φ22 |
429 |
200 |
340 |
295 |
265 |
355 |
30 |
12×φ22 |
358 |
4:1
5:1 |
25 |
115 |
85 |
65 |
125 |
16 |
4×φ14 |
232 |
32 |
140 |
100 |
78 |
150 |
18 |
4×φ18 |
246 |
40 |
150 |
110 |
85 |
155 |
18 |
4×φ18 |
256 |
50 |
165 |
125 |
100 |
175 |
20 |
4×φ18 |
270 |
65 |
185 |
145 |
120 |
200 |
20 |
4×φ18 |
306 |
80 |
200 |
160 |
135 |
230 |
22 |
8×φ18 |
320 |
100 |
220 |
180 |
155 |
265 |
24 |
8×φ18 |
340 |
125 |
250 |
210 |
185 |
300 |
26 |
8×φ18 |
400 |
150 |
285 |
240 |
210 |
350 |
28 |
8×φ22 |
419 |
200 |
340 |
295 |
265 |
400 |
30 |
12×φ22 |
458 |

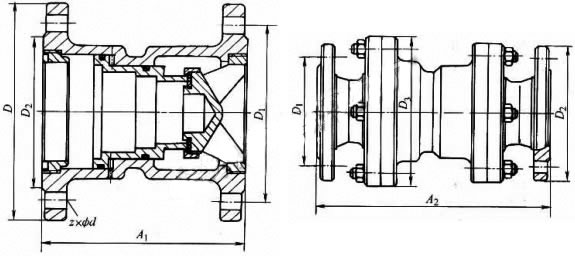

产品外形尺寸图:
安装与使用注意事项:
安装注意事项:
1.安装阀门由具有相关资格人员进行,旋紧时应紧密夹紧同侧六角部位,建议采用聚四乙烯生料带或密封胶水进行密封,安装旋紧阀门先用相应力矩扳手或管钳,旋入有效螺纹长度即可,切勿过量导致顶压内端面,造成破损而泄露;
2.安装减压阀之前对管路系统进行冲洗清理,以防焊渣,氧化皮等脏物流入阀内,影响阀门正常工作;
3.减压阀应安装在便于维护和操作的地方,并且水平直立安装在水平管道上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装;
4.减压阀在安装使用时,应把旁通管道阀门打开,排除管路中的冷凝水和汽水的混合物,以防减压阀开启时产生水圾现像损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调到所需的压力(以阀后表压为准)调整后,将锁紧螺母背紧,拧上防护罩;
5.减压阀前应安装过滤器,以防介质中的杂物进入减压阀,影响其性能;
使用注意事项:
1. 使用减压阀时,严禁乱拧乱动,自行拆卸,否则减压阀的严密性能和降压性能都会受到破坏;
2. 减压阀不但起到减压作用,而且起到稳压作用;
3. 为防止减压阀冷阀后压力超压,应在离阀出口不少于4M处安装一个减压阀;
4.如果需要将减压阀安装在热水系统时,在减压阀和膨胀水箱之间安装止回阀,这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积,又可以防止执水回流或压力波动对减压阀的影响,确保减压阀正常长期工作;
注:本公司是上海阀门厂家,的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中减压阀分为,氮气减压阀,蒸汽减压阀,氧气减压阀,空气减压阀,煤气减压阀等,工程师皆有数十年经验,欢迎您来电洽谈业务!
声明:本文中所有文字、数据、图片均只适用于参考,Y43X型铸铁比例式减压阀PN10~PN16性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
