阀门法兰十一问?法兰知识大汇总!

更新时间  2021-05-12 09:30 阅读

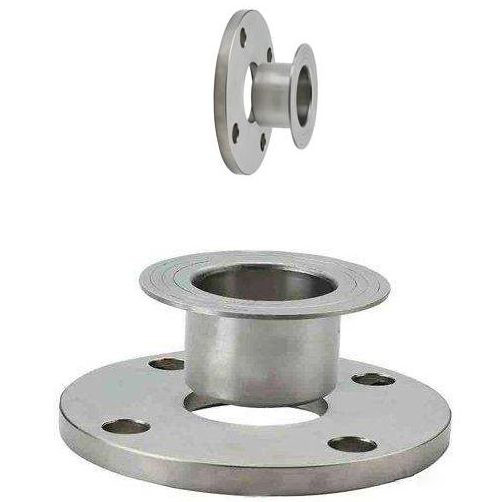

活套法兰即是可以活动的法兰片,一般是配套在给排水配件上(伸缩节上常见),厂家出厂时伸缩节两端就各有一片法兰,直接与工程中的管道、设备用螺栓连接。

二、法兰是怎么和管道连在一起的 焊在什么部位?

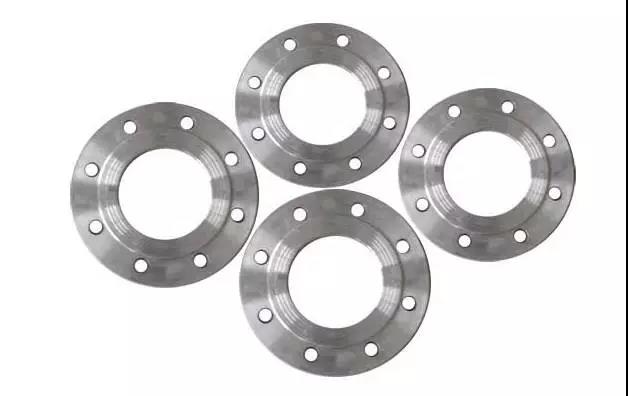

法兰分类很多。一般用有平法兰、对焊法兰(长颈法兰)、活套法兰等 。平焊法兰用于中低压,采用插焊,两边焊接,焊接深度距法兰密封面2-5mm, 对焊法兰直接对焊就可以,活套法兰螺栓连接无需焊接。

三、法兰式是什么意思?
法兰是一个链接件,用来连接阀门与管道,就是阀门在和管道连接的时候连接处是通过螺栓连接的,因此阀门两个端面带有N个均布螺栓孔就是法兰式。
1、法兰:法兰是flange的译音,意为带凸缘的东西、零件,这种零件可以是单独的,就是法兰盘,也可以是组合型的,如管子的一端或两端带凸缘,凸缘上头有几个通孔,以便安装螺丝,有的轴承外圈带有凸缘,这个凸缘可以有孔,也可以不带孔,只作挡边定位用。
2、法兰式:阀门与管道或机器设备的连接采用的是法兰连接,即通称这种连接方式为法兰式。

四、什么是法兰?
法兰是一种盘状零件,在管道工程中为常见,法兰都是成对使用的。在管道工程中,法兰主要用于管道的连接。在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公 斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点,然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门,在和管道连接时,这些 器材设备的局部,也制成相对应的法兰形状,也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件,一般都称为“法兰”,如通风管道的连接,这一类零件可以称为“法兰类零件”。但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫“法兰类零件”。比较小型的如阀门等,可以叫“法兰类零件”。

五、法兰是怎样一种连接方式?
法兰连接是管道施工的重要连接方式。
法兰连接就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。有的管件和器材已经自带法兰盘,也是属于法兰连接。
法兰分螺纹连接(丝接)法兰和焊接法兰。低压小直径有丝接法兰,高压和低压大直径都是使用焊接法兰,不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。
根据压力的不同等级,法兰垫也有不同材料,从低压石棉垫、高压石棉垫到金属垫都有。
法兰连接使用方便,能够承受较大的压力。
在工业管道中,法兰连接的使用广泛。在家庭内,管道直径小,而且是低压,看不见法兰连接。如果在一个锅炉房或者生产现场,到处都是法兰连接的管道和器材。 法兰连接就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。有的管件和器材已经自带法兰盘,也是属于法兰连接。
注意连接的时候尤其是螺栓紧固的时候要做到所有的螺栓紧的一样。

六、法兰的用处是什么?
法兰是用来定位的。
比如油缸有一种安装方式就叫做法兰安装,就是比如一长方体四周打四个对称的孔,中间有一个大孔和油缸的外径相同,把这个长方体套在油缸上它们之间可以焊接后其他方式固定在一起,油缸和其他东西连接是就是靠这个长方体的周围四个孔连接,这个长方体就可以称做法兰。

七、孔板法兰的连接方式和普通的法兰有何不同?
就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。
孔板法兰是孔板流量计上将孔板连接(孔板流量计的测量部分)到管道上,两面法兰将孔板固定在中间,通过法兰上的取压点,引到差压变送器上,来测量流量。

八、为确保安装的法兰不渗漏油,对安装时注意哪些问题?
1、法兰应有足够的强度,紧固时不得变形。法兰密封面应平整清洁,安装时要认真清理油污和锈斑。
2、密封垫应有良好的耐油和抗老化性能,以及比较好的弹性和机械强度。安装应根据连接处形状选用不同截面和尺寸的密封垫,并安放正确。
3、法兰紧固力应均匀一致,胶垫压缩量应控制在1/3左有。

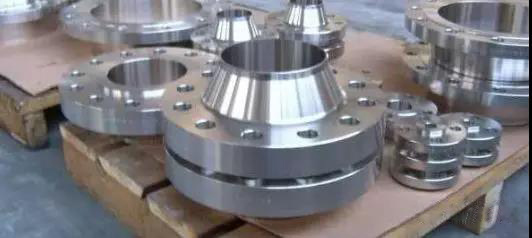

对焊法兰是接口端的管径和壁厚与所要焊接的管子一样,就合两个管子一样焊接。

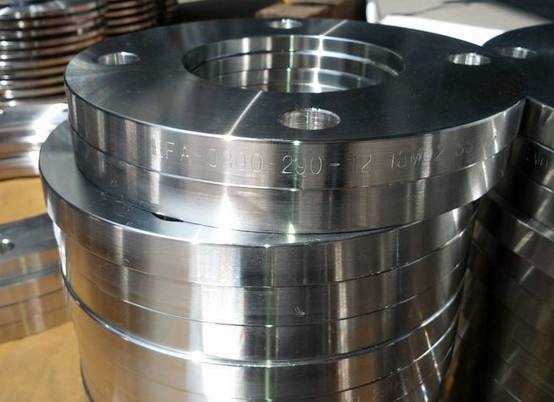

平焊法兰是接口处加工了比管子外径略大一点的一个凹台,管子插在里面焊的。
对焊的焊接性能比较好,腐蚀比较小。
平焊和对焊是法兰和管道连接时的焊接方式,平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口,对焊法兰的焊接安装需要法兰双面焊。所以平焊法兰一般用于低、中压管道,对焊法兰用于中、高压管道的连接,对焊的法兰一般是少PN2.5MPa,采用对焊是为了减少应力集中,一般的对焊法兰多为带颈法兰也叫奶嘴法兰。 所以对焊法兰的安装费,人工费和辅材费要高点,因为多一道工序。
对焊法兰也不是所有的都需要内外双面焊的,没有特殊要求一般也只是外面焊一道,没见过1/2"的对焊法兰么:),平焊的是比较好焊接的啦,因为管子和法兰好对垂直,管子不会斜。

十、法兰和阀门的区别?
阀门是水龙头一样的东西,或者说,水龙头就是阀门中的一种。可以拧开,水或者气就能流出来了;可以关上,水就不流了。
家里的自来水龙头是用螺纹拧在管子上的,但工厂里用的一些管子,里边的水或者气,压强很高,用螺纹连接太不结实,就直接焊上或者用其他方法连接。法兰就是其中一种连接方法。

十一、法兰标记与标记示例

1、国标准标记:法兰应按公称通径、公称压力、密封面形式代号、配用的钢管系列代号(配用米制管代号为“系列2”,配用英制管不标记)和标准编号进行标记。
标记示例:公称通径80mm、公称压力4.0MPa(25bar)的凸面对焊钢制管法兰(配用米制管)
法兰 DN80-PN40 M(系列2) GB/T9115.2-2000,公称通径100mm、公称压力5.0MPa(25bar)的突面带颈平焊钢制管法兰(配用英制管)法兰 DN100-PN50 RF GB/T9116.1-2000。
2、机械部标准标记:
标记示例:公称通径500mm、公称压力1.6MPa,系列2的突面平焊钢制管法兰
法兰 500-16 JB/T81-94
公称通径300mm、公称压力6.4MPa,系列1的凹面对焊钢制管法兰
法兰 300-64B(系列1)JB/T82.2-94
(注:机械部标准默认管子外径为系列2,对焊法兰分类:A型凸面、B型凹面、C型榫面、D型槽面)
3、化工部标准标记:法兰应按下列规定标记 (采用此种标记方法)
a、标准号:各种类型管法兰均以本标准的标准号统一标记:HG20592。
b、法兰类型代号按表5.0.1的规定。
螺纹法兰采用按GB/T7306规定的锥管螺纹时,标记为“Th(Rc)”或“Th(Rp)”;
螺纹法兰采用按GB/T12716规定的锥管螺纹时,标记为“Th(NPT)”;
螺纹法兰如未标记螺纹代号,则为Rp(GB/T7306.1)。
c、法兰公称通径DN(mm)与适用钢管外径系列:
整体法兰、法兰盖、衬里法兰盖、螺纹法兰,适用钢管外径系列的标记可省略;
适用于通用系列钢管(俗称英制管)的法兰,标记“DN(A)”;
适用于国内沿用系列钢管(俗称公制管)的法兰,标记为“DN(B)”。
d、法兰公称压力PN,MPa。
e、密封面形式代号按表6.0.1的规定,突面法兰如车制密纹水线,则标记为“RF(A)”。
f、应由用户提供的钢管壁厚。
带颈对焊法兰、对焊环松套法兰应标注钢管壁厚。
g、材料牌号。
h、其它。采用与本标准系列规定不一致的要求或附加要求,如密封面的表面粗糙度等。
标记示例:
公称通径1200mm、公称压力0.6MPa、配用公制管的突面板式平焊钢制管法兰,材料为Q235A
HG20592 法兰 PL1200(B)-0.6 RF Q235A
公称通径300mm、公称压力2.5MPa、配用英制管的凸面带颈平焊钢制管法兰,材料为20钢
HG20592 法兰 SO300(A)-2.5 M 20
公称通径150mm、公称压力16.0MPa、配用英制管的环连接面带颈对焊钢制管法兰,材料为16Mn,钢管壁厚为10mm
HG20592 法兰 WN150(A)-16.0 RJ S=10mm 16Mn
公称通径为200mm、公称压力为1.0MPa、配用公制管的突面对焊环松套钢制管法兰,材料为:法兰20、对焊环316,钢管壁厚为4mm
HG20592 法兰 PJ/SE200(B)-1.0 RF S=4m 20/316
