调节阀具有结构简单和动作可靠等特点，但由于它直接与工艺介质接触，其性能直接影响系统质量和环境污染，所以对气动调节阀进行经常维护和定期检修，尤其对使用条件恶劣和重要的场合，更应重视维修工作。为了便于直观地了解到各部位可能出现的故障及其产生的原因，作者根据自己的经验，提供分解检查图供维护时使用。见图7-4、7-5、7-6。

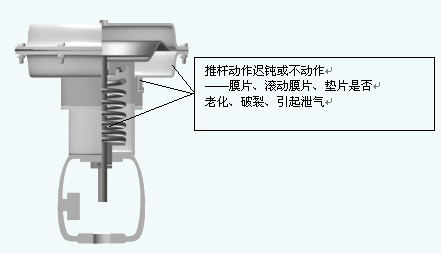

图7-4 气动薄膜执行机构维护分解图

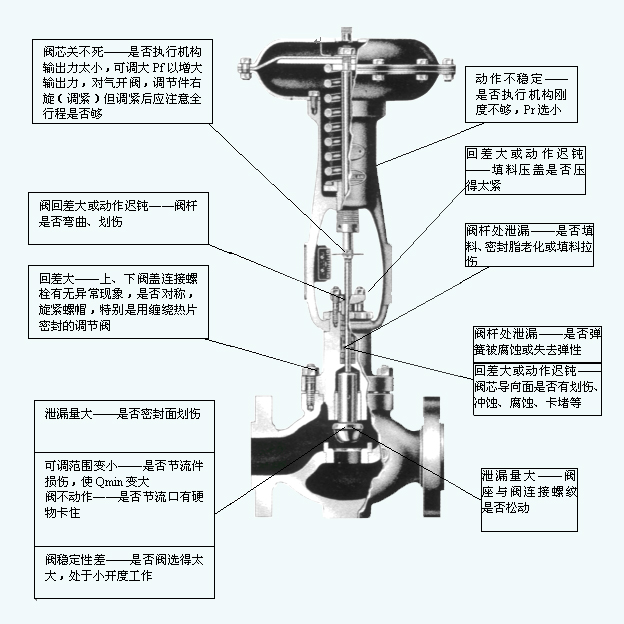

图7-4 调节阀维护分解图

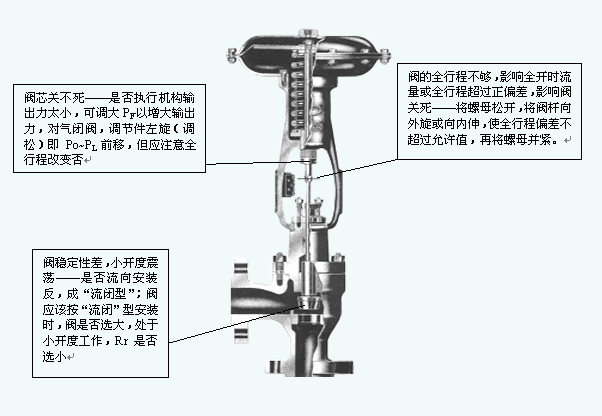

图7-6 调节阀维护分解图
