在设计调节阀的入口和出口的配管时，谨慎的做法是把调节阀作为一个可变孔板来考虑。兹对管道孔板组合件的配管建议如下：

（1）使入口配管能够达到限度的直管段长度，并与其它配管要求一致。经验的直管段长度是10～20倍管道直径。对于小管线这是容易做到的，但是一般公称通径大于125mm的管线就不可能做到。然而，阀门入口直管段长度愈长，将得到愈好的阀门性能。

（2）如果可能，出口配管应有3～5倍管道直径的直管段。

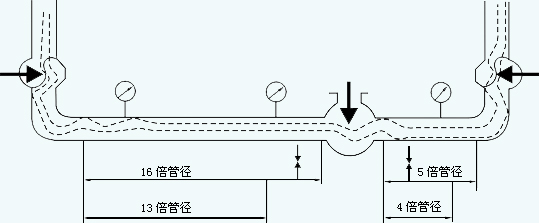

（3）阀门的入口直管段使得流体在稳定的压力下进入阀门。这样，阀门所处的每一位置或者换句话说对于每个新孔板的开度，其稳定的入口压力将保证得到一个稳定的和可再现流量。图7－1表示了一种良好的流动方式，而图7－2表示的流通方式则不好。



（4）注意图7－1压力表的位置，在这个位置上，压力表指示一个稳定的、真实的压力，而不是压力头加上或减去速度头。这个速度头是由于不均匀流动曲线所引起的。就检查流体系统故障来说，上游和下游压力的精确测量实际上是特别重要的。对调节阀压力降的正确测量，加上观察阀门的位置就可判断这个阀的运转是否符合设计要求，或者是否由于内部有故障需要切断和修理。

（5）压力调节阀的上游或下游取压点的位置一定要遵守上面的建议，保证检测精度和稳定压力，使其不受管件干扰的影响。
