浮筒阀

不锈钢浮筒阀/不锈钢限流装置/不锈钢自控截污装置/筒式自控截污装置
不锈钢浮筒阀/不锈钢限流装置/不锈钢自控截污装置/筒式自控截污装置
产品型号:GHFTF
口径(DN):DN100-DN1000(mm)
压力(PN):Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述
    工恒牌自动截污装置--浮筒阀是工恒阀门吸收国内外技术自主研发的自动截污装置浮筒阀。自动截污装置又称为浮筒阀、截流阀、雨污分离器、浮筒式限流阀等都是用于控源截污雨污分流项目中。工恒的浮筒阀具有浮筒位置可调节的优点,本自动截污装置口径DN100-DN1000,多种口径便于客户参考互选型。本产品安装方便,浮筒阀主要在每个排污口装雨污分流设备。如不锈钢浮筒阀,不锈钢限流装置,不锈钢自控截污装置,浮筒式自控截污装置,城市污水处理项目使用了浮筒阀,使得城市水质明显得到了。

    主要使用工况
    1、合流管截污、初期雨水截污。
    2、小区排水管与道路市政管道衔接处。
    3、道路交叉管道衔接处。
    4、城市河道排放口。

    浮筒阀(自动截污装置)功能工作原理

    一、晴天
    晴天,浮筒阀进水口内全部为污水,水量较小,井体内的水位低,自动截污装置的浮筒在重力作用下使得浮筒阀闸板处于开启状态,此时污水全部经由装置开口流向污水管网。

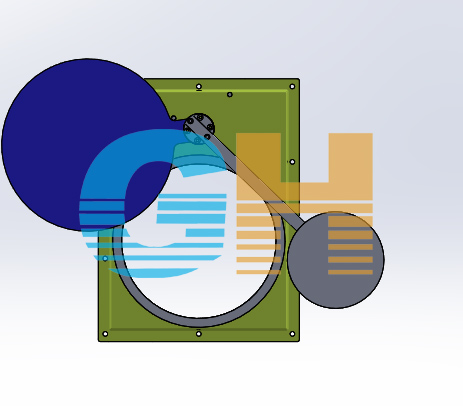

    浮筒阀晴天时的状态



    二、降雨时
    降雨初期,浮筒阀进水口的流量逐渐增大,井体内的水位也随之逐步上升,此时自动截污装置浮筒在浮力的作用小带动浮筒阀闸板逐步关闭截污管口,此时初期雨水也经由装置开口流向污水管网。

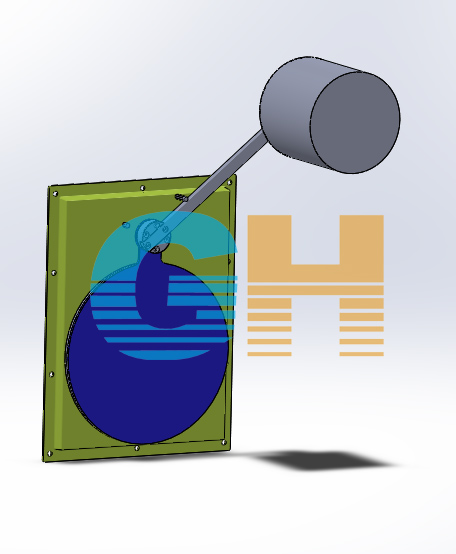

    浮筒阀降雨时的状态


    三、降雨中后期
    随着降雨的继续增大,井体内的水位进一步上升,此时自动截污装置浮筒带动浮筒阀闸板完全关闭,从而避免了大量雨水进入到污水管网,稀释的水从井体内排水口排出。

    四、降雨结束
    随着现状合流管内水位下降,自动截污装置浮筒带动浮筒阀闸板逐步开启,并恢复到初始状态。

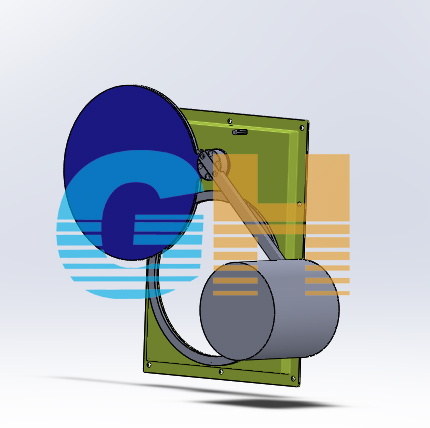

    浮筒阀降雨结束时的状态



    自动截污装置安装步骤

    一、安装前准备工作
    1、检测截污井井体尺寸及各管道的位置布置是否和施工图纸相符。
    2、浮筒阀安装在截污管口处立面,附壁式安装,截污管口处立面墙体需光洁、平整,对于不符合要求的需要进行处理。
    3、自动截污装置浮筒阀需要垂直安装。
    4、开关动作灵敏,不得承受额外阻力及重力。
    5、现场应备有220V交流电源



    二、安装步骤
    1、用绳子或吊车将浮筒阀装置吊入井中。
    2、将浮筒阀(自动截污装置)开口于井内截污管口对齐,并用膨胀螺丝固定。
    3、用扳手依对角顺序拧紧膨胀螺丝。
    4、将固定浮筒装置安装在壳体上,转动浮筒看是否灵活动作。


    声明:本文中所有文字、数据、图片均只适用于参考,不锈钢浮筒阀/不锈钢限流装置/不锈钢自控截污装置/筒式自控截污装置性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
