产品概述
D973H电动硬密封蝶阀PN10～PN16为多层次金属三偏心硬密封结构，采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。电动硬密封蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能佳的目的。因此电动硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。电动硬密封蝶阀调节流量和截断流体的佳装置。
电动硬密封蝶阀特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢"U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
5、本蝶阀结构，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。
主要性能规范
D973H电动硬密封蝶阀PN10～PN16主要性能规范
|
公称通径DN（mm） |
50-1200 |
|
公称压力PN（MPa) |
1.0 |
1.6 |
|
公称压力PS（MPa) |
强度试验 |
1.5 |
2.4 |
|
密封试验 |
1.1 |
1.76 |
|
材料\材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
四氟 不锈钢 |
|
填料 |
四氟 柔性石墨 |
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-40℃～200℃（超该温度范围；订货时请注明） |
主要外形连接尺寸
D973H电动硬密封蝶阀PN10～PN16主要外形连接尺寸（mm)
|
公称通径DN(mm) |
尺寸(mm) |
|
L |
D |
D1 |
H |
H0 |
Z-Φd |
|
50 |
43 |
165 |
125 |
82 |
260 |
4-18 |
|
65 |
46 |
185 |
145 |
95 |
280 |
8-18 |
|
80 |
49 |
200 |
160 |
108 |
355 |
8-18 |
|
100 |
56 |
220 |
190 |
125 |
390 |
8-23 |
|
125 |
64 |
250 |
220 |
138 |
490 |
8-25 |
|
150 |
70 |
285 |
250 |
198 |
630 |
8-25 |
|
200 |
71 |
340 |
310 |
236 |
690 |
12-25 |
|
250 |
76 |
405 |
370 |
276 |
830 |
12-30 |
|
300 |
83 |
460 |
430 |
308 |
930 |
16-30 |
|
350 |
92 |
520 |
490 |
340 |
1010 |
16-34 |
|
400 |
102 |
580 |
550 |
374 |
1070 |
16-34 |
|
450 |
114 |
640 |
600 |
384 |
1140 |
20-34 |
|
500 |
127 |
715 |
660 |
448 |
1200 |
20-41 |
|
600 |
154 |
840 |
770 |
490 |
1340 |
20-41 |
|
700 |
165 |
910 |
875 |
542 |
1600 |
24-48 |
|
800 |
190 |
1025 |
990 |
607 |
1780 |
24-48 |
|
900 |
203 |
1125 |
1090 |
665 |
1920 |
28-54 |
|
1000 |
216 |
1255 |
1210 |
731 |
1960 |
28-58 |
|
1200 |
254 |
1485 |
1420 |
842 |
2360 |
32-58 |

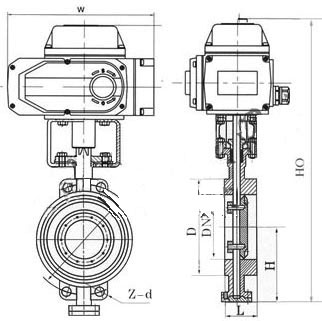

产品外形结构尺寸图：
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在一次接通电源前要先手动开启到半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
