蝶阀

D971F电动对夹式衬氟蝶阀PN6~PN16
D971F电动对夹式衬氟蝶阀PN6~PN16
产品型号:D971F
口径(DN):50~2000(mm)
压力(PN):0.6~1.6Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述:

    D971F电动对夹式衬氟蝶阀PN6~PN16(亦称耐腐蚀电动蝶阀)是由电动执行器及衬氟蝶阀阀体组成,蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,耐腐蚀电动蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

    产品结构特点:

    1、体积小、重量轻、操作轻巧、便于安装、维修。
    2、密封性能优良可靠、零泄漏,使用寿命长。
    3、流量特性趋于直线,调节性能优。
    4、结构简单,开关迅速,90°旋转启闭。
    5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
    6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
    7、更换零件衬里材质可适用于各种介质 。


    产品主要外形连接尺寸:

    D971F电动对夹式衬氟蝶阀PN6~PN16外形连接尺寸(mm)
    公称通径 结构长度
    (标准值)
    外形尺寸
    (参考值)
    连接尺寸(标准值)
    0.6MPa 1.0MPa 1.6MPa
    毫米 英寸 L H H0 A B D0 n-φd D0 n-φd D0 n-φd
    50 2 43 63 438 125 125 110 4-14 125 4-18 125 4-18
    65 21/2 46 70 453 125 125 130 4-14 145 4-18 145 4-18
    80 3 46 83 478 125 125 150 4-18 160 8-18 160 8-18
    100 4 52 105 519 125 125 170 4-18 180 8-18 180 8-18
    125 5 56 115 713 325 245 200 8-18 210 8-18 210 8-18
    150 6 56 137 749 325 245 225 8-18 240 8-22 240 8-22
    200 8 60 164 843 325 245 280 8-18 295 8-22 295 12-22
    250 10 68 206 947 363 313 335 12-18 350 12-22 355 12-26
    300 12 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
    350 14 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
    400 16 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
    450 18 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
    500 20 127 343 1226 546 431 600 20-22 620 20-26 650 20-33
    600 24 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
    700 28 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
    800 32 190 525 1659 546 556 920 24-30 950 24-33 950 24-39
    900 36 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
    1000 40 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
    1200 48 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
    1400 56 279 910 2310 790 1338 1560 36-36 1590 36-42 1590 36-48
    1600 64 318 1030 2845 868 1476 1760 40-36 1820 40-48 1820 40-56
    1800 72 356 1140 3060 868 1476 1970 44-39 2020 44-48 2020 44-56
    2000 80 406 1250 3350 965 1600 2180 48-42 2230 48-48 2230 48-62

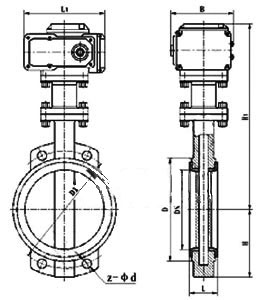

    产品外形结构尺寸图:

    D971F电动对夹式衬氟蝶阀PN6~PN16外形尺寸图

    安装注事事项:

    1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
    2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
    3、安装时请注意阀门关闭状态承压方向。
    4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
    5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
    6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
    7、阀门做压力试验时,不准用单法兰进行安装试压,采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
    8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
    9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
    10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在一次接通电源前要先手动开启到半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
    11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
