当前位置: 主页 > 产品展示 > 蝶阀 > ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀

ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀




型号:ZKJWdy/ZDTWdy/SWdy-1口径(DN):500~3000(mm)压力(PN):0.1(Mpa)产品价格:电议
ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀
产品介绍


产品概述

ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀是我公司产品,是调节和启闭空气、烟气、尘气及可燃性气体的可靠设备, 本阀可与各种执行机构配套组合成不同性能的阀门,叶片多、噪声小、重量轻、操作力矩小、流通能力大、操作方便、价格便宜, 特别适用于大口径、大流量、低压差场合,广泛应用于冶金、矿山、建材、化工、电站等工业部门。

主要性能参数

公称压力:0.1MPa
适用温度:-20-300℃
泄漏率:普通型≤3% 低泄漏率≤1%
适用介质:空气、烟气、含粉尘气体、可燃性气体
电源电压:220V或380V.AC
输入信号:0-10 (4-20) mA.DC或开关量信号

产品外形结构尺寸

ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀外形结构尺寸
DN 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
D 640 755 860 975 1075 1175 1375 1575 1790 1990 2190 2405 2805 2705 3030 3230
D1 600 705 810 920 1020 1120 1320 1520 1730 1930 2130 2340 2540 2740 2960 3160
Η 890 1020 1110 1240 1340 1440 1660 1860 2060 2260 2500 2700 2900 3100 3330 3530
n-Φd 20-Φ22 20-Φ26 24- Φ26 24-Φ30 28-Φ30 32-Φ30 36-Φ30 40-Φ30 44-Φ30 48-Φ30 52-Φ33 56-Φ33 60-Φ33 64-Φ36 68-Φ36
L 300 350 400 500
b 18 20 24 28
叶片数 3片 5片 7片 9片 11片 15片
质量(Kg) 196 210 230 350 490 560 620 810 1010 1600 2050 2300 2500 2900 3100 3400
ZKJWdy L1 1100 1210 1380 1480 1580 1675 1895 2145 2345 2545 2745 3125 3325 3525 3740 3940
配执
行器
ZKJ-210 ZKJ-310 ZKJ-410 ZKJ-510 ZKJ-610 ZKJ-710
ZDTWdy L1 970 1080 1220 1320 1530 1630 1840 2065 2270 2465 2680 2965 3165 3365 3565 3765
配执
行器
DT II10020M DTII 10040M DTII 30050M DT II 10050M DT II10060M
SWdy L1 900 1000 1150 1200 1410 1510 1710 1940 2145 2345 2545 2845 3000 3200 3400 3600
配执
行器
S-01 S-02 S-03 S-04 S-05 S-06

注:1. 本阀与上述配电动执行器组合外,还可与其它电动、气动、液动、电液动执行器组合使用。
2. 有关执行器原理、接线图、技术参数见"附录"。
3. 本阀可按用户要求制造(非水平安装时,请注明夹角)。
4. 阀门整机质量为阀体质量+执行器质量。
5. 需附件请在合同中注明(如伺服放大器、电动操作器、控制箱、始点位置开关)。
6. 订货时请注明:产品名称、型号、规格、输入信号、泄漏率。

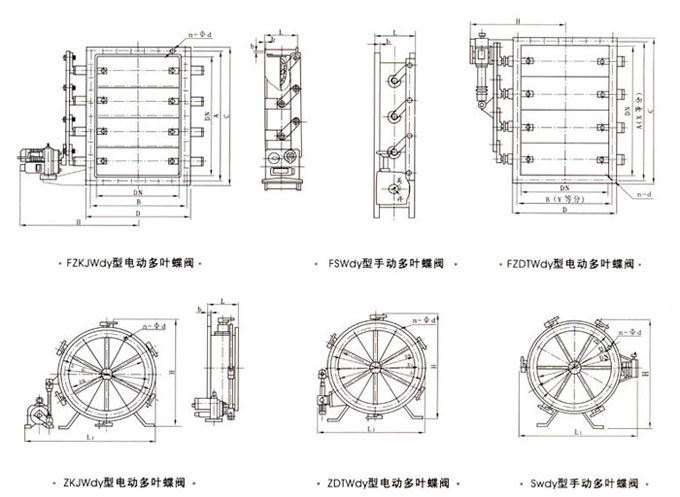

产品外形结构尺寸图

ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀外形结构尺寸图


声明:本文中所有文字、数据、图片均只适用于参考,ZKJWdy/ZDTWdy/SWdy-1圆形电(手)动多叶通风蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
