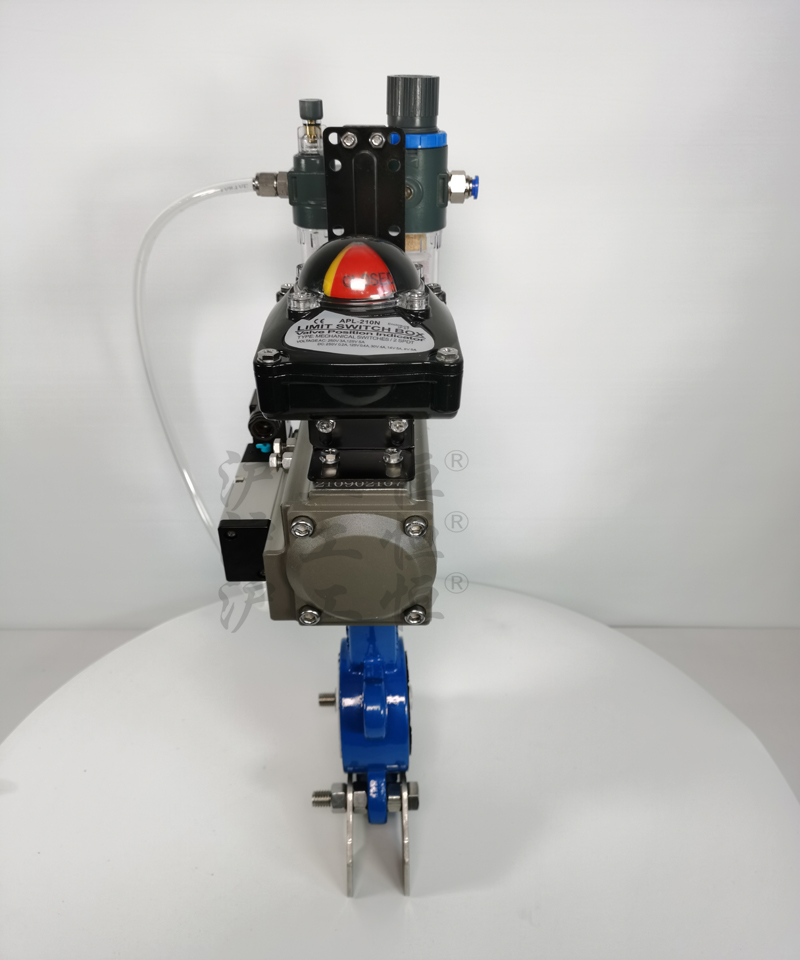

D671F-16Q四氟对夹式气动蝶阀防爆紧急切断阀耐腐蚀耐酸碱

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

一、产品介绍：

由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:（1）设计新颖、合理、结构独特，重量轻，启闭迅速。（2）操力矩小，操作方便，省力灵巧。（3）可以任何位置安装，维修方便。（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、主要技术参数：

1、阀体

阀体形式	直通铸造蝶阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6MPa
法兰标准	JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填

阀板形式	垂直板式(蝶形)
流量特性	调节型(近似等百分比)、开关型(线性)

2、执行机构

执行器型号	GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、主要性能指标：

公称通径	DN（mm）	50～1000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	气动传动

四、零件材料

零件名称	主要材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O
