蝶阀

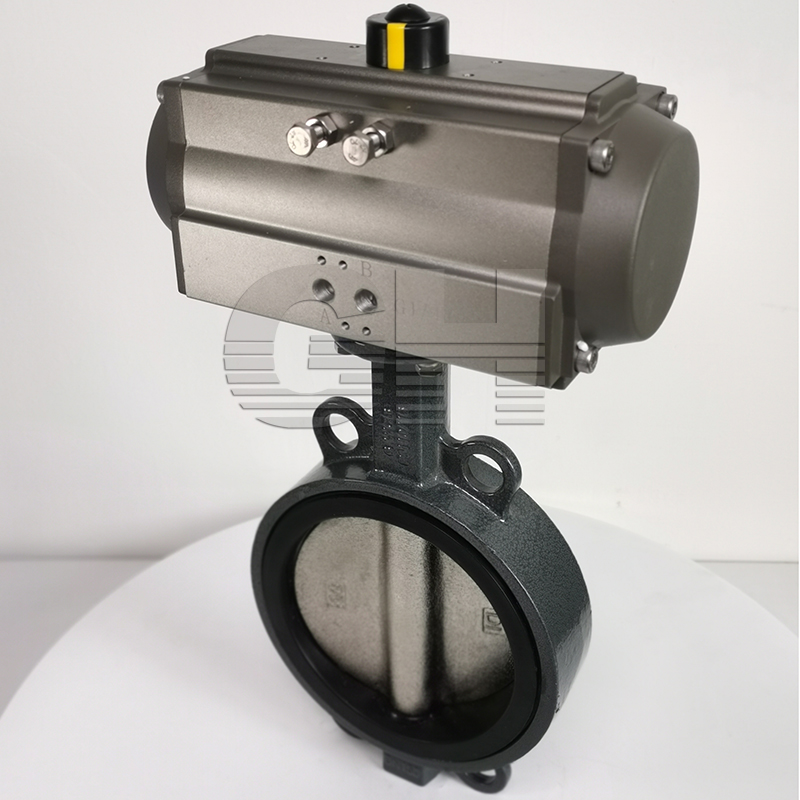

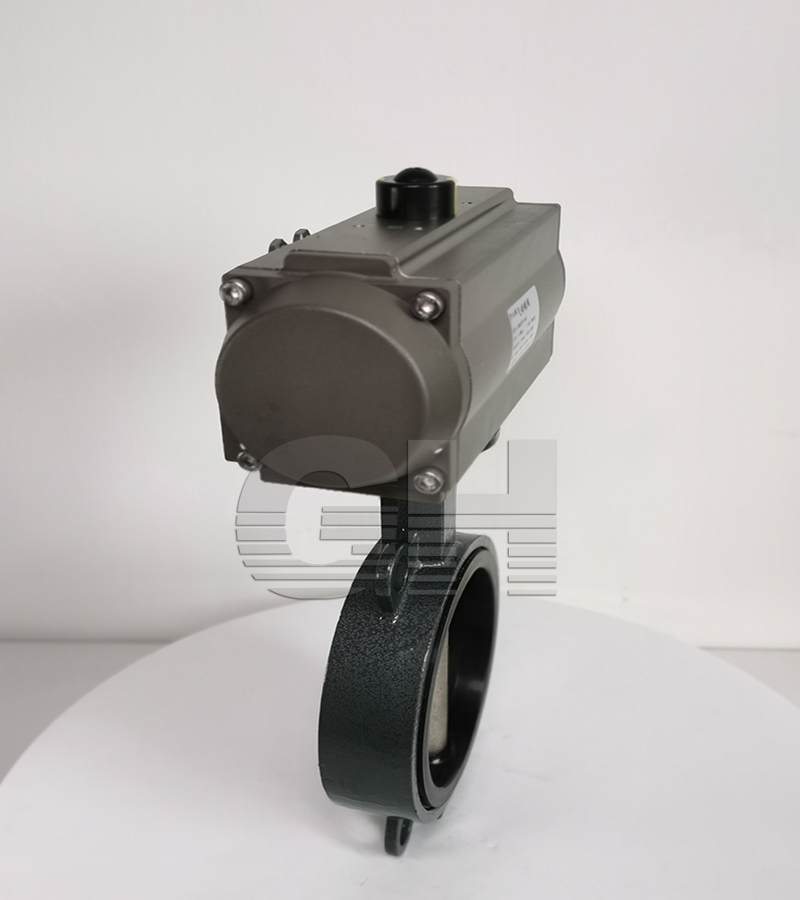

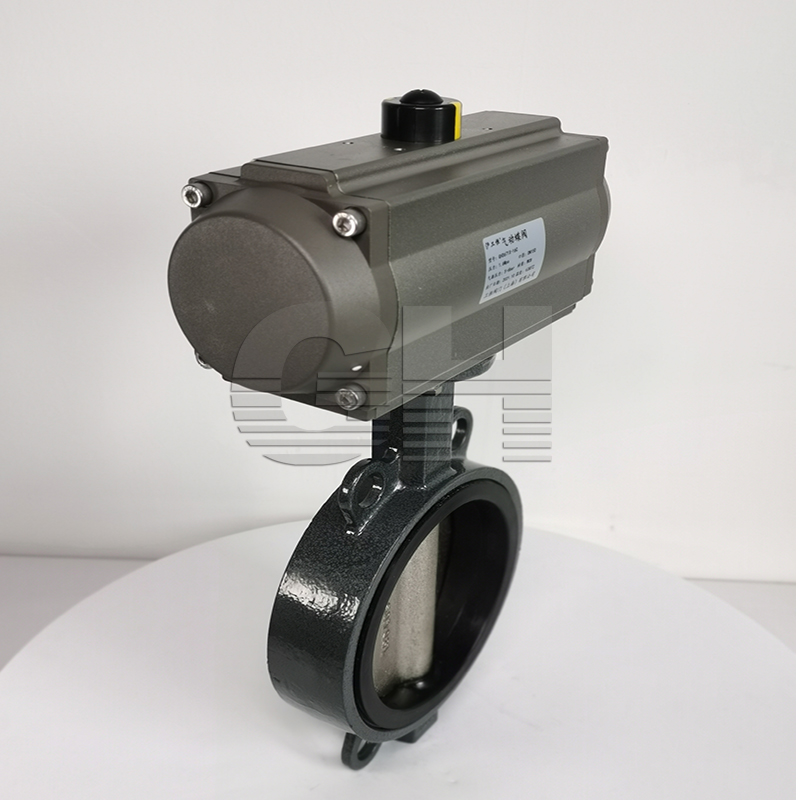

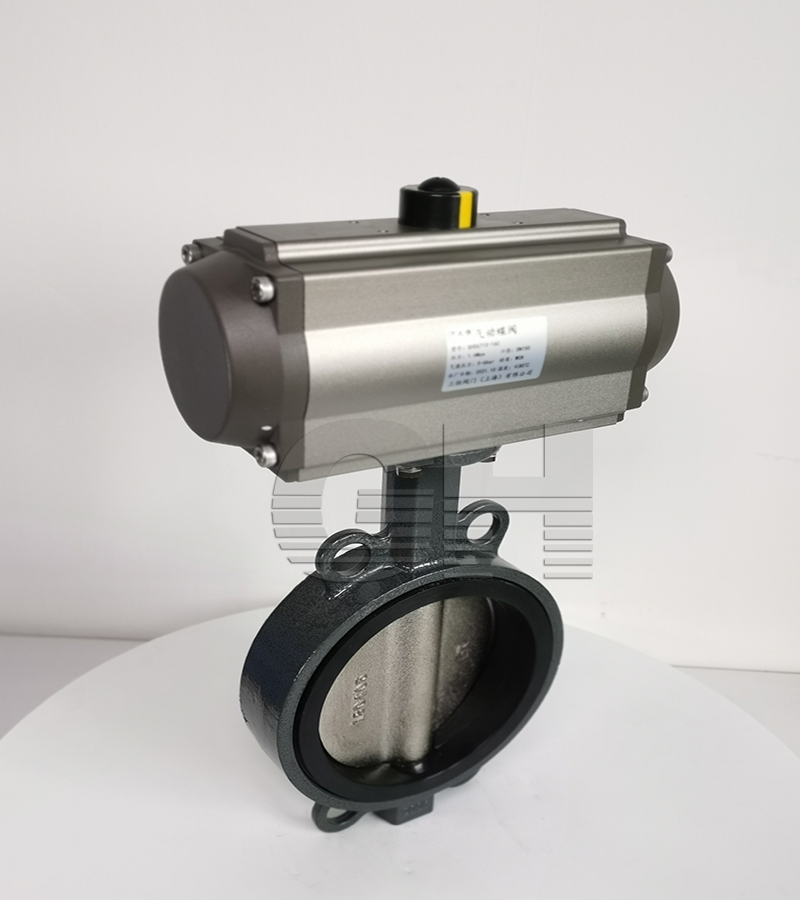

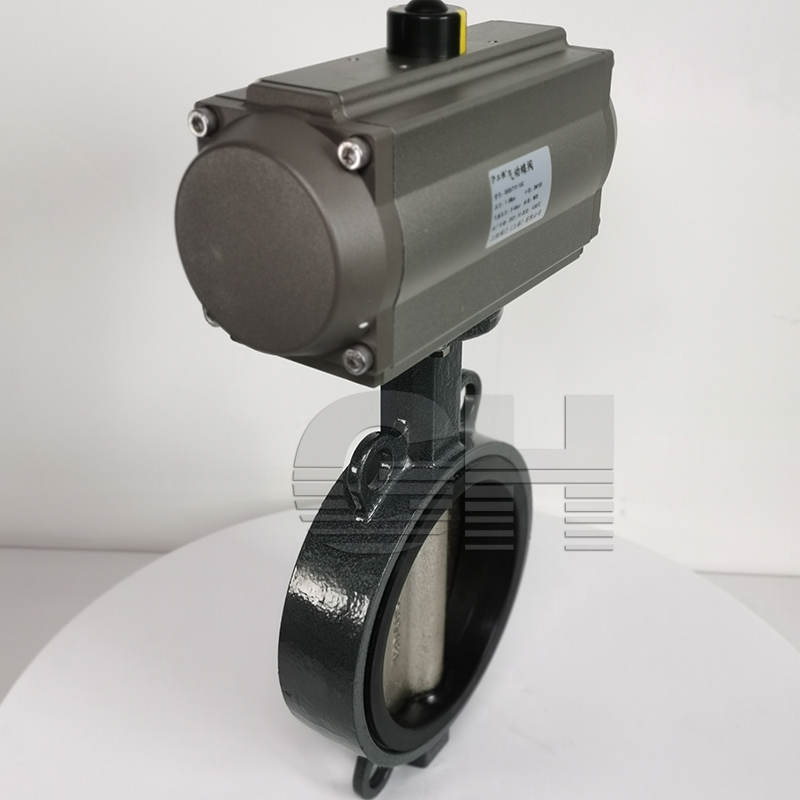

D671XP-16Q-DN40小口径气动切断蝶阀气动不锈钢板对夹蝶阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

加工定制 :	是	品牌 :	沪工恒
型号 :	GHD671X-16C	材质 :	碳钢
连接形式 :	对夹	结构形式 :	垂直板式
适用介质 :	水蒸汽油品	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式	口径 :	DN40-DN1200
公称通径 :	DN40-DN1200

产品详情
Product details

D671X/J-6/10/16.Z.Q.C.P.R气动对夹式软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。2、气缸选用铝金材料，重量轻、外形美观。3、可在顶部、底部安装手动操作机构。4、齿条式连接可调节开启角度、额定流量。5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。6、IS05211标准连接为产品的安装更换提供了方便。7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。附件的选项根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。调节型附件：电气器、气动器、电气转换器。气源处理附件：空气过滤减压阀、气源处理三联件。手动机构：HVSD手操机构

D671X/J-6/10/16 Z Q C P R系列气动对夹式软密封蝶阀连接尺寸

公称通径(DN)	L	D1	D	z-φd	H	H0	A
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

声明：本文中所有文字、数据、图片均只适用于参考，D671XP-16Q-DN40小口径气动切断蝶阀气动不锈钢板对夹蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
