D741H、D743H法兰式液动蝶阀
D741H、D743H法兰式液动蝶阀
产品型号:D741H、D743H
口径(DN):DN500-DN2400(mm)
压力(PN):0.25-2.5MpaMpa
产品价格: 电议
在线咨询
  • 产品详情

    产品概述
    D741H、D743H法兰式液动蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质倒流及产生过大的水锤,以保护管路系统。其功能是以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀),工恒阀门D741H、D743H法兰式液动蝶阀采购三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角a,故形成三偏心。蝶阀从0~90开启,蝶板密封面会在开启的瞬间立即脱离阀座封面,在其90~0关闭时,只有在关闭的瞬间,蝶板密封面才会接触并压紧阀座密封面,但可以通过外加驱动力矩的改变,实现对密封比压的任意调整。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。
    支架式蝶板结构:蝶板强度高,过流面积大,流阻小。
    扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外中驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能,蝶阀的使用寿命也大大提高。

    软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨组合,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。
    密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。

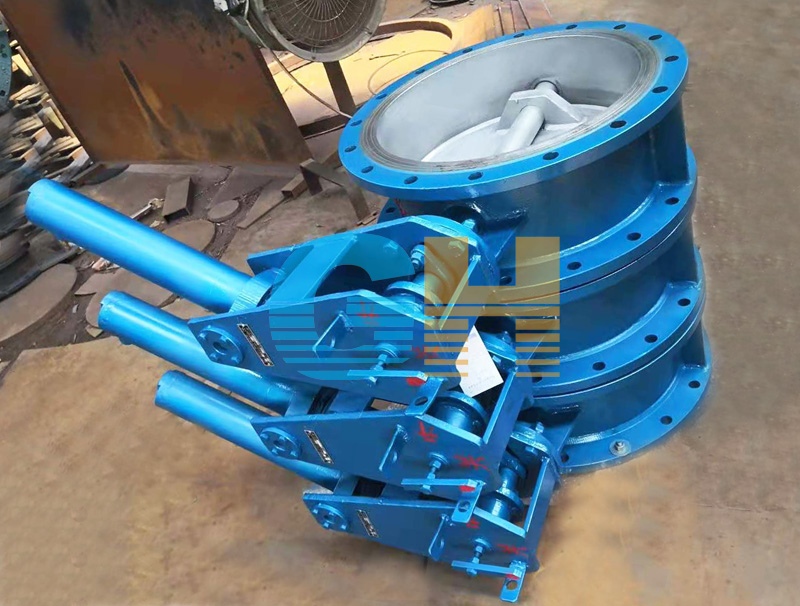

    D741H、D743H法兰式液动蝶阀厂内图


    主要技术参数

    D741H、D743H法兰式液动蝶阀主要技术参数

    公称通经(mm)
    1400-2400 1200-2400 500-2400 500-2400 500-1600
    公称压力(MPa) 0.25 0.6 1.0 1.6 2.5
         试验压力 强度试验 0.375 0.9 1.5 2.4 3.75
    密封试验 0.275 0.66 1.1 1.76 2.75
    适用介质
    适用温度(℃) ≤80℃
    介质流速 3m/s

    主要零部件材料
    D741H、D743H法兰式液动蝶阀主要零部件材料

    零件名称
    材料
    阀体、蝶板 灰铸铁、球墨铸铁、碳素钢
    阀轴 不锈钢
    密封圈 不锈钢、NBR
    填料 NBR

    执行标准
    D741H、D743H法兰式液动蝶阀执行标准

    制造标准
    JB/TB527-97、GB/T 12238-89
    法兰标准 GB/T 17241.6-1998、GB2555-2556-81
    结构长度标准 GB12221-89
    检验标准 GB/T 13927-92

    主要外形连接尺寸
    D741H、D743H-6/10/16法兰式液动蝶阀主要外形连接尺寸

    DN
    PN D D1 B L A B H
    500 1.0 670 620 43 229 720 1650 1360
    600 1.0 780 725 48 267 720 1730 1390
    700 1.0 895 840 54 392 720 1800 1445
    800 1.0 1015 950 58 318 720 1870 1485
    900 1.0 1115 1050 61 330 720 2070 1865
    1000 1.0 1230 1160 67 410 755 2165 1930
    1200 1.0 1455 1380 65 470 905 2265 2030
    1400 1.0 1675 1590 68 530 905 2665 2270
    1200 0.6 1405 1340 65 470 755 2365 2025
    1400 0.6 1630 1560 68 530 755 2665 2270
    1600 0.6/0.25 1830 1760 68 600 905 2940 2380
    1800 0.6/0.25 2045 1970 70 670 905 3325 2470
    2000 0.25 2265 2180 54 760 905 3660 2370
    2200 0.25 2475 2390 60 840 1123 4325 2940
    2400 0.25 2685 2600 62 910 1123 4530 3000

    安装注事事项
    1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
    2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
    3、安装时请注意阀门关闭状态承压方向。
    4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
    5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
    6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
    7、阀门做压力试验时,不准用单法兰进行安装试压,采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
    8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
    9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
    10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在一次接通电源前要先手动开启到半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
    11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
    声明:本文中所有文字、数据、图片均只适用于参考,D741H、D743H法兰式液动蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
